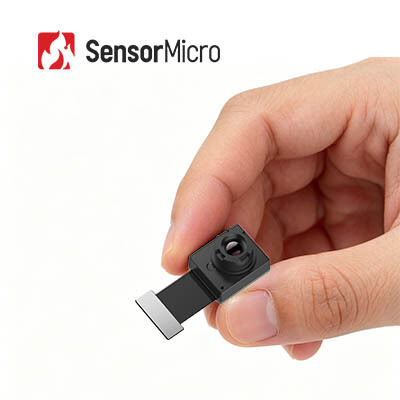

وحدة الكاميرا الأمنية الحرارية LWIR غير المبردة مع دقة 256x192 و 12μm Pixel Pitch في حزمة مستوى الوافر
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% | معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| إبراز | كاميرا أمان حرارية iLC212,وحدة كاميرا أمان حرارية غير مبردة,قلب الأشعة تحت الحمراء الحرارية 256x192 |
||
منتوج وصف
وحدة الكاميرا الحرارية الأمنية غير المبردة LWIR 256x192 / 12μm
لمحة عامة عن المنتج
وحدة التصوير الحراري LWIR 256x192 / 12 μm غير المبردة لكاميرا الأمن الحراري
وحدة تصوير الأشعة تحت الحمراء غير المبردة TIMO212 ، المعروفة أيضًا باسم وحدة الحرارة غير المبردة ، قادرة على قياس الأشعة تحت الحمراء ولها وظيفة قياس درجة الحرارة غير اللاصقة المتاحة.ويشمل حجم صغير للغاية 256x192 / 12μm حزمة مستوى الوافر (WLP) كاشف الأشعة تحت الحمراء الذي يلتقط الطيف الأشعة تحت الحمراء الموجة الطويلة (LWIR) التي تتراوح من 8 إلى 14μm.
وبسبب SWaP-C المحسّنة بالكامل، فإن وحدة الكاميرا الحرارية TIMO212 لديها دقة منخفضة، وحجم صغير، واستهلاك طاقة منخفضة وسعر منخفض جداً.فهي مناسبة جدا لقياس ومراقبة درجة الحرارة من زاوية واسعة ومستوى قريب.
الخصائص الرئيسية
- وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
- الكاشف المعبأ على مستوى الوافر + البصريات على مستوى الوافر + مغلق الصمام الكهرومغناطيسي الدقيق
- أصغر وحدة حرارية بالأشعة تحت الحمراء، مما يتيح وظائف التصوير الحراري الأساسية مع أقصى كفاءة في التكلفة
- الحجم المدمج والوزن الخفيف وانخفاض استهلاك الطاقة، مثالية لدمجها في أجهزة مصغرة
- خيارات بصرية مرنة، قياس دقيق للحرارة
- خيارات عدسة متعددة متاحة، بما في ذلك الزاوية العريضة والتلفوتو لتلبية الاحتياجات التطبيقية المتنوعة
- قياس درجة الحرارة بدقة عالية بدقة تصل إلى ± 2 درجة مئوية ؛ يدعم كل من مراقبة درجة الحرارة الإقليمية والكاملة
- التكامل السهل، التنمية السريعة
- يدعم واجهة صورة DVP ، متوافقة مع مختلف المنصات المدمجة
- تتوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
| النموذج | تيمو212 |
|---|---|
| القرار | 256×192 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8-14μm |
| وضع التركيز | حر من التركيز |
| العدسة (HFOV/FL) | 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| الوزن (غ) | 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4 |
| الحجم (ملم، بدون FPC) | 16×14×18 16×14×14.6 14×12×9.8 16×14×156 |
| عدد رموز التعريف | 40PIN |
| بيانات الناتج | 14 بت خام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| نطاق قياس الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
| دقة قياس الحرارة | أعلى من ±2°C / ±2% |
| درجة حرارة العمل | -20°C~+60°C |
| الرطوبة | 5% إلى 85% |
| درجة حرارة التخزين | -45°C~+85°C |
| الشهادة | RoHS 2.0 / الوصول |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TIMO212 في مجال الأمن الذكي ، AloT ، المراقبة الليلية ، الأدوات والمقاييس ، الرؤية الآلية ، إلخ.
فوائدنا
- خبرة تقنية عميقة- مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبار، وكذلك تكامل النظام.
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء- نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.
- محفظة منتجات متنوعة- بدعم من البحث والتطوير المستقلين والمسارات التقنية المتعددة، نحن نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء
- التحقق الصارم من الموثوقية يضمن ضمان الجودة- مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- خدمات الدعم الفني المهني والتنمية المشتركة- فريقنا الهندسي يعمل عن كثب مع فريق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق.
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.نحن الآن نقدم مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
