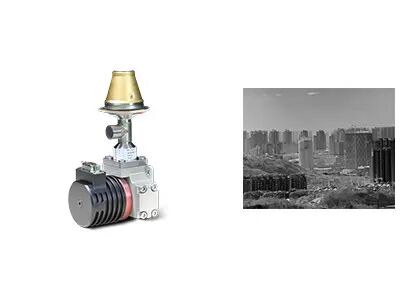

1280x1024 12μm Megapixels مبرد FPA كاشف حساسية عالية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1212M MWIR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥20 مللي كلفن (F2/F4) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | مقاس | 149x58.5x71 ملم |
| إبراز | 1280 × 1024 FPA كاشف,كاشف FPA مبرد,كاشف FPA ميجابكسل |
||
منتوج وصف
عن جهاز كشف الأشعة تحت الحمراء المبرد C1212M
1280x1024 / 12μm Megapixels كاشف FPA المبرد مع تجميع مكيف Dewar المتكامل
وصف المنتج
C1212M هو تجميع مكبّل لبرودة الديوار بتنسيق 1280x1024@12μm. إنه أول كاشف الأشعة تحت الحمراء المبرد في الصين 12μm HgCdTe (MCT) بدقة تصل إلى 1،310720 بكسل تصوير فعال بالمقارنة مع منتجات 15 ميكرو مترا التقليديةحجم البكسل 12μm المحدودة توفر دقة فضائية أفضل وتتطابق مع تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاقونتيجة لذلك، الكاميرات تحت الحمراء أو الأنظمة المصممة على أساس C1212M هي أكثر تكثيفا في الحجم وبأسعار معقولة، ولكن أبدا المساس في الأداء.
الخصائص الرئيسية
-دقة: 1280×1024
- مساحة البكسل: 12 ميكرو مترا
- حساسية عالية
- التصميم المدمج
-خفيف الوزن
- استهلاك طاقة منخفض
مواصفات المنتج
| النموذج | C1212M MW |
| المواد | الـ MCT |
| القرار | 1280×1024 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وضع العمل | صورة فورية، وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| قدرة الشحن | 6.75Me-/4.8Me- ((ITR) 5.25Me-/3.3Me- ((IWR) |
| النطاق الديناميكي | وضع ITR≥80dB وضع IWR≥76dB |
| عدد المخرجات | 4 أو 8؛ ما يصل إلى 20Mpixel/s لكل مخرج |
| NETD | ≤20mK (F2/F4) |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| نوع التبريد الصاخب | RS058F |
| استهلاك طاقة ثابت | ≤7W |
| أقصى استهلاك للطاقة | ≤17 واط |
| إمدادات الطاقة | 24 فولت DC |
| وقت التبريد | ≤6 دقيقة |
| الوزن | ≤ 600 غرام |
| الأبعاد (ملم) | 149x58.5x71 |
| درجة حرارة العمل | -45°C ~ +71°C |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء C1212M MWIR المبرد بالباردة الشمسية على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
فوائدنا
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.نحن الآن نقدم مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
