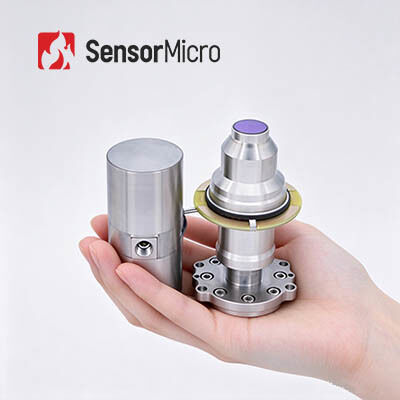

T2SL 1280 × 1024 7.5μm التجميع المتكامل لـ Dewar Cooler التجميع المبرد للكشف عن الأشعة تحت الحمراء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1207H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280×1024 | درجة البكسل | 7.5 ميكرومتر |
|---|---|---|---|
| استهلاك طاقة مستقر | ≥3 واط | NETD | 25mk |
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر (ميغاواط) | الأعلى. استهلاك الطاقة (71 درجة مئوية) | ≤12 واط |
| إبراز | مجموعة مبرد ديوار المتكاملة T2SL,كاشف الأشعة تحت الحمراء المبرد T2SL,مجموعة مبرد ديوار المتكاملة بنفايات |
||
منتوج وصف
نظرة عامة على المنتج
جهاز الكشف بالأشعة تحت الحمراء المبرد C1207H HOT مزود بمصفوفة بؤرية بدقة 1280 × 1024 ميجابكسل وحجم بكسل رائد في الصناعة يبلغ 7.5 ميكرومتر. ضمن نفس مجال الرؤية المستهدف، فإنه يوفر أربعة أضعاف عدد البكسلات مقارنة بأجهزة الكشف التقليدية بدقة 640 × 512، مما يلتقط تفاصيل صور أغنى بكثير. حتى مع هذه القدرة العالية على التصوير بدقة عالية، يحتفظ جهاز الكشف ببصمة مدمجة. باعتماد تقنية التبريد الخطي المتطورة، يرفع المنتج درجة حرارة تشغيل المستوى البؤري إلى 150 كلفن دون تدهور في أداء التصوير. الأداء الممتاز الناتج من حيث الوزن والطاقة والقدرة (SWaP) يجعله مكونًا أساسيًا مثاليًا للأشعة تحت الحمراء لحالات الاستخدام التي تتطلب اكتشافًا قويًا بعيد المدى وتحديدًا دقيقًا لتفاصيل الصورة. الميزات الرئيسيةدقة الميجابكسل، حجم بكسل صغير للغاية
تصوير عالي الدقة بدقة 1280 × 1024 ميجابكسل لمجال رؤية واسع
حجم بكسل صغير للغاية يبلغ 7.5 ميكرومتر يوفر دقة مكانية عالية ومدى اكتشاف ممتد
- تصميم مدمج يوفر مساحة أكبر
- أصغر وأخف وزناً
استهلاك طاقة ثابت يصل إلى 3 واط
- تشغيل موثوق ومستقر
- متوسط الوقت بين الأعطال (MTTF) يصل إلى 20,000 ساعة
مواصفات المنتج
- الموديل
C1207H
| المادة الحساسة | T2SL |
|---|---|
| الدقة | 1280×1024 |
| حجم البكسل | 7.5 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD النموذجي | 25mK |
| معدل الإطارات الأقصى | 50 هرتز |
| معدل البكسل الفعال | ≥99.5% |
| عدم انتظام الاستجابة | ≤8% |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| مبرد | LS711H |
| وقت التبريد (23 درجة مئوية) | ≤3 دقائق |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤3 واط |
| الحجم (مم) | مبرد: φ26 × 55.8 |
| ديوار: 33 × 37.5 × 70 | الوزن (جم) ≤235 |
| التطبيقات الصناعية | يُستخدم جهاز الكشف بالأشعة تحت الحمراء المبرد C1207H HOT على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وما إلى ذلك. |
خدمة مخصصة
تخصيص المنتج:
تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي على إعداد النظام والتشغيل للعملاء الرئيسيين
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقية مبتكرة للأشعة تحت الحمراء بشكل مشترك
- أسئلة وأجوبة1. كيف تختار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك، كما أن السعر هو أيضًا عامل يجب أخذه في الاعتبار. إذا لم تكن جودة الصورة عالية، يمكنك اختيار كاشف الأشعة تحت الحمراء بدقة منخفضة، مثل 120 × 90، 256 × 192، 400 × 300. إذا كنت بحاجة إلى صورة واضحة جدًا لأغراض خاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة بدقة 1280 × 1024.
2. كيف تختار اللون الزائف المناسب للتصوير الحراري؟
اللون الأبيض الرمادي أكثر ملاءمة للهدف ذي فرق درجة الحرارة الصغير
اللون الأحمر والأزرق أكثر ملاءمة للمشهد الذي تحتاج فيه إلى العثور على نقاط المشكلة
- اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة
- ملاحظة: بغض النظر عن لوحة الألوان التي تختارها، فإن درجة الحرارة الحرارية لن تتغير على الإطلاق.
- 3. كيف تختار عدسة كاميرا حرارية بالأشعة تحت الحمراء مناسبة؟
العدسة القياسية يمكن أن تلبي الأهداف العادية على مسافة مناسبة
بالنسبة للعدسة المقربة، فهي مناسبة للأهداف الصغيرة نسبيًا وتحتاج إلى رؤيتها من مسافة بعيدة
- لرؤية المزيد من التفاصيل للأشياء على مسافة قريبة، العدسة ذات الزاوية الواسعة أفضل
- العدسة الماكرو مخصصة لرؤية هدف صغير جدًا على مسافة قريبة، مثل دائرة الشريحة
