وحدة الكاميرا الحرارية عالية الحساسية 320x256 / 30μm MCT MWIR مبردة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدقة | 320 × 256/30 ميكرومتر | معدل الإطار | 1 ~ 200 هرتز قابل للتعديل |
|---|---|---|---|
| مقاس | 142x58.5x71 ملم | وزن | ≤680 جرام |
| NETD | ≤9mK | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر |
| تسليط الضوء | وحدة الكاميرا الحرارية 320x256,680g وحدة الكاميرا الحرارية 9mK MWIR,9mK MWIR Camera Module |
||
منتوج وصف

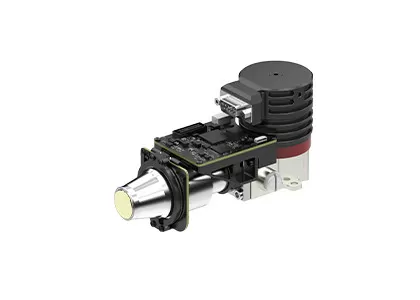

وحدة الإعلانات المبردة EYAS330
وحدة الأشعة تحت الحمراء المبردة عالية الحساسية 320x256 / 30μm MCT MWIR مع لوحة القرب
وصف المنتج
وحدة EYAS330 AD هي وحدة الأشعة تحت الحمراء المبردة التناظرية الرقمية تعتمد على تنسيقات 320 × 256 درجة 30 ميكرومتر IR FPA.NETD النموذجي لـ EYAS330 أقل من 9mK.تضمن الحساسية العالية الكشف أو التعرف على اختلاف الأشعة تحت الحمراء الصغير جدًا على مسافة طويلة جدًا.
تتضمن وحدة AD هذه لوحة تقارب توفر توقيت FPA وإمدادات الطاقة الحساسة.بالإضافة إلى ذلك ، تقوم واجهة Camera Link بإخراج بيانات أولية 16 بت مما يبسط بشكل كبير تكامل الكاشف مع النظام.
لذلك ، تسهل وحدة EYAS330 على عملاء OEM إجراء اختبار قبول سريع على كاشف الأشعة تحت الحمراء المبرد GST C330M 320x256 @ 30μm ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو الكاميرات الحرارية أو الأنظمة الكاملة بالأشعة تحت الحمراء المبردة على أساس الأشعة تحت الحمراء المبردة كاشفات.
الخصائص الرئيسية
- سهولة التطوير والتكامل
- إخراج واجهة Cameralink بيانات أولية 16 بت ، التحكم في المنفذ التسلسلي
- الهيكل المتكامل ، الأبعاد متوافقة مع الكاشف
- امدادات واحدة 5V
- قادرة على التقاط هدف متحرك عالي السرعة
مواصفات المنتج
| نموذج | EYAS330 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 320 × 256 |
| مساحة وحدة الصورة | 30 ميكرومتر |
| المبرد | RS058 |
| النطاق الطيفي | 3.7 ميكرومتر ～ 4.8 ميكرومتر ميغاواط |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤9mK |
| نمط العمل | |
| معدل الإطار | 1 ~ 200 هرتز قابل للتعديل |
| نمط العمل | لمحة؛وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | QSH 60 دبوس |
| فيديو رقمية | Cameralink: إخراج البيانات الخام 16 بت |
| مزامنة خارجية | CC1: المزامنة الخارجية / الإطار الخارجي ؛CC2: مزامنة خارجية MC |
| تواصل | المنفذ التسلسلي Cameralink: TFG +/-، TC +/- ؛9600 بت في الثانية |
| مزود الطاقة | لوحة تصوير قناة واحدة: 5 فولت 1 قناة مبرد: 24 فولت |
| استهلاك طاقة مستقر | 7 واط |
| الأبعاد (مم) | 142 × 58.5 × 71 |
| وزن | ≤680 جرام |
| درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
| حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
تطبيقات صناعية
تستخدم وحدة التصوير الحراري EYAS330 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
المعارض
أسئلة وأجوبة
1. ما هو كاشف MCT / HgCdTe؟
يشير MCT ، المعروف أيضًا باسم HgCdTe ، إلى Mercury-Cadmium-Tellurid وهو مركب كيميائي من تيلورايد الكادميوم (CdTe) وتيلورايد الزئبق (HgTe) ومادة شائعة في أجهزة الكشف الضوئي.كاشف MCT / HgCdTe هو كاشف ضوئي يعمل في بيئة شديدة البرودة ويمكنه اكتشاف الأشعة تحت الحمراء.إنها أكثر حساسية من المستشعرات الحرارية.
2. ما هو كاشف T2SL؟
يشير T2SL إلى Type-II Superlattice ، وهي مادة اصطناعية ذات نمو متغاير دوري متغاير بحجم نانومتر.تتميز بالتوحيد العالي والخصائص البصرية الفائقة ، مثل الكتلة الفعالة للإلكترون الكبيرة ، ومعامل الامتصاص الكبير والكفاءة الكمية العالية.بالمقارنة مع كاشف الأشعة تحت الحمراء MCT ، فإن كاشف الأشعة تحت الحمراء T2SL لديه تماثل جيد للمواد ، وتكلفة منخفضة ، وأداء مشابه لكاشف الأشعة تحت الحمراء MCT في نطاق الموجة المتوسطة والطويلة ، ولكنه يتمتع بمزايا رائعة في نطاق الموجة الطويلة جدًا.
