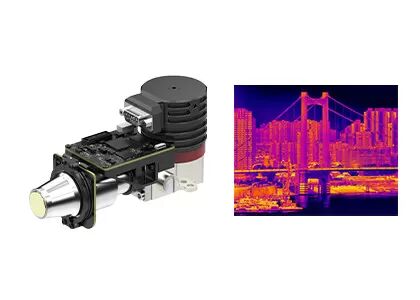

15μm 640x512 MCT MWIR Camera Core Cooled Infrared Detector تكامل سريع
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS615A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | المبرد | RS058 |
|---|---|---|---|
| NETD | ≥17mK | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر |
| مقاس | 147x58.5x71 ملم | وزن | ≥680 جرام |
| إبراز | 640x512 MWIR Camera Core,MCT MWIR Camera Core,MWIR Cooled Infrared Detector |
||
منتوج وصف
وحدة إد تبرد مع كاشف الأشعة تحت الحمراء 640x512 / 15μm MCT MWIR تبرد لدمج سريع
وصف المنتج
وحدات AD المبردة من سلسلة EYAS لديها وظيفة مكبر مسبق لتحويل الإشارة التناظرية من أجهزة الكشف عن الأشعة تحت الحمراء المبردة إلى مخرج تدفق فيديو رقمي.وهي متوفرة مع تنسيقات الدقة المختلفة ومجموعات موجات مختلفةEYAS615A هو عضو في عائلة EYAS مع كاشف 640x512 / 15μm MWIR المبرد و RS058 cryocooler المتكامل.
مع وحدة AD المبردة من سلسلة EYAS ، من السهل على عملاء OEM إجراء اختبار قبول سريع على أجهزة الكشف عن الأشعة تحت الحمراء ،بدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة على أساس أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
نحن متخصصون في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن الصور الحرارية ووحدات الأشعة تحت الحمراء.يمكننا أن نقدم لعملائنا مجموعة متنوعة من حلول التصوير الحراري الأشعة تحت الحمراء التي تقصير وقت التطوير الثانوي وتخفيض كبير في التكلفة للعملاء.
الخصائص الرئيسية
- دقة الكاشف: 640x512 / 15μm
- مادة الكشف: MCT / HgCdTe
- التبريد الصاخب: RS058
- معدل الإطار: 1 ~ 120 هرتز قابل للتعديل
- الحجم: 147×58.5×71ملم
- الوزن: ≤680 غرام
- سهلة التطوير والتكامل
مواصفات المنتج
| النموذج | EYAS615A |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤17mK |
| وضع العمل | |
| معدل الإطار | 1~120Hz قابل للتعديل |
| وضع العمل | صورة فورية؛ وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60 دبوس |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 7W |
| الأبعاد (ملم) | 147×58.5×71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
شريكك الموثوق به في الاستشعار بالأشعة تحت الحمراء
•خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
•تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بدفع التطورات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD،SWaP،وتحمل درجة الحرارة.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
•محفظة منتجات متنوعة
مدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
•التحقق الصارم من الموثوقية يضمن ضمان الجودة
مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
•خدمات الدعم الفني المهني والتنمية المشتركة
فريقنا الهندسي يعمل عن كثب مع العملاء فرق البحث والتطوير والمنتجات لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.وفقا لفرق الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه، الصورة الحرارية تحت الحمراء يمكن أن تظهر تقلبات الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
2ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
---انظر من خلال الظلام الكامل
---التعرف على الهوية تحت التمويه
--- الكشف عن المدى الطويل
--- الكشف عن توزيع الحرارة
--- قياس درجة الحرارة بدون اتصال
---وعي المهنة
و هكذا
3ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي ومجالات تقليدية أخرى.
