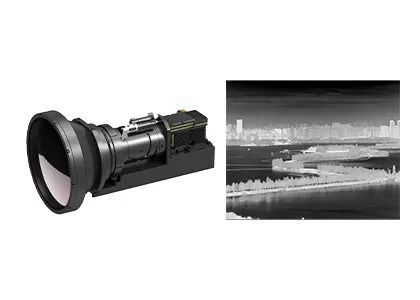

GAVIN615B كاميرا حرارية مدمجة Core 640x512 / 15μm MCT MWIR Camera Module
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 ب |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | ≥20 مللي ك |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل الإطار | 50 هرتز/100 هرتز |
| مقاس | 125x92x67 ملم | وزن | ≥650 جرام |
| إبراز | GAVIN615B الكاميرا الأساسية الحرارية,وحدة الكاميرا 640x512 MWIR,قلب الكاميرا الحرارية MCT |
||
منتوج وصف
GAVIN615B وحدة الكاميرا المبردة المدمجة ذات استهلاك طاقة منخفض 640x512/15μm MCT MWIR
وصف المنتج
GAVIN615B هو وحدة التصوير الحراري المبردة في منتصف الموجة. يتكون من كاشف IR MWIR HgCdTe 640x512 / 15μm مع RS046 cryocooler ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تكوين GAVIN615B مع RS046 cryocooler ، وهو صغير الحجم للغاية ، حيث يبلغ مقاسه 125x92x67mm ويزن أقل من 650g في الوزن. استقرار استهلاك الطاقة يصل إلى 12w.مع واجهة كاميرالينك الصناعية القياسية، الكاميرا تحت الحمراء أو المدمج النظام يمكن تصميم أو دمج الكاميرا كاملة الخاصة بهم بسهولة على أساس وحدة التصوير الحراري GAVIN615B.
الخصائص الرئيسية
- حساسية عالية، NETD≤20mK
- الكشف عن المدى الطويل
- معدل الإطار القابل للتعديل
- التكامل السهل في النظام
مواصفات المنتج
| النموذج | GAVIN615B |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS046 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
| NETD (20°C) | ≤20mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 12 واط |
| الأبعاد (ملم) | 125 × 92 × 67 |
| الوزن | ≤650 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | التكبير المستمر 60~240mm/F4 15~300mm/F4 21~ 420mm/F4 35~690mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
حول SensorMicro
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة تمكين الجيل القادم من التصوير والتجسس التطبيقات عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.
2كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
3ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
