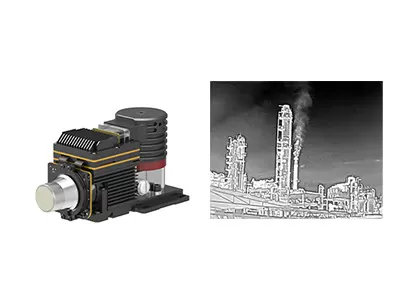

320x256 30μm وحدة كاميرا الأشعة تحت الحمراء المبردة لتصوير الغاز البصري

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل غاز 330
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نمط وحدة تبريد الأشعة تحت الحمراء الدقة 320 × 256/30 ميكرومتر
NETD ≤15mK النطاق الطيفي 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر
بحجم 155x67x80 ملم عدسة اختيارية تكبير ثابت
تسليط الضوء

وحدة الكاميرا بالأشعة تحت الحمراء المبردة 320 × 256

,

وحدة الكاميرا بالأشعة تحت الحمراء المبردة خفيفة الوزن

اترك رسالة
منتوج وصف
GAS330 بواسطة GST الأشعة تحت الحمراء



320x256 / 30μm وحدة الكاميرا بالأشعة تحت الحمراء المبردة مع عدسة 55 مم لاكتشاف تسرب الغاز في المركبات العضوية المتطايرة



وصف المنتج



المركبات العضوية المتطايرة ، أو المركبات العضوية المتطايرة ، هي غازات تنبعث في الهواء من المنتجات أو العمليات.بعضها ضار في حد ذاته ، بما في ذلك البعض الذي يسبب السرطان.بالإضافة إلى ذلك ، يمكن أن تتفاعل مع الغازات الأخرى وتشكل ملوثات أخرى للهواء بعد أن تكون في الهواء.



GAS330 عبارة عن وحدة تصوير حراري بالأشعة تحت الحمراء مبردة مصممة خصيصًا لاكتشاف تسرب الغاز.إنه يدمج كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30µm MCT ويستخدم تقنية ترشيح الطول الموجي الطيفي لتصور المركبات العضوية المتطايرة غير المرئية التي لا يمكن رؤيتها بالعين المجردة.

يمكن لمصنعي الكاميرات تصميم كاميرا كشف تسرب الغاز الخاصة بهم بناءً على هذه الوحدة بسهولة وكفاءة.



الخصائص الرئيسية



- الدقة: 320x256

- مسافة البكسل: 30 ميكرومتر

- NETD≤15mK ، حساسية عالية

- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر

- الطول الموجي للتخصيص بناءً على متطلبات مختلفة

- تتكامل مع واجهة DVP / CameraLink بسهولة



مواصفات المنتج



نموذج غاز 330
أداء كاشف الأشعة تحت الحمراء
الدقة 320 × 256
مساحة وحدة الصورة 30 ميكرومتر
المبرد RS058
النطاق الطيفي 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW
وقت التبريد (20 درجة مئوية) ≤ 8 دقيقة
NETD (20 درجة مئوية) ≤15mK
معالجة الصورة
معدل الإطار 30 هرتز
وضع يعتم خطي / مدرج تكراري / مختلط
تقريب رقمي × 1 / × 2 / × 4
اتجاه الصورة أفقيًا / رأسيًا / قطريًا
خوارزمية الصورة NUC / AGC / IDE
المواصفات الكهربائية
الواجهة الخارجية القياسية J30JZ 25 دبوس
فيديو تمثيلي صديق
فيديو رقمية 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت
مزامنة خارجية المزامنة الخارجية للإطار: مستوى RS422
تواصل RS422 ، 115200 بت في الثانية
مزود الطاقة 20 ~ 28 فولت تيار مستمر
استهلاك طاقة مستقر 12 واط
الأبعاد (مم) 155 × 67 × 80
وزن ≤ 900 جرام
درجة حرارة التشغيل -40 درجة مئوية ~ + 60 درجة مئوية
حجم الاهتزاز الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB
الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما
عدسة بصرية
عدسة اختيارية التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5



تطبيقات صناعية



تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.



مزايا الكاشفات المبردة وغير المبردة



320x256 30μm وحدة كاميرا الأشعة تحت الحمراء المبردة لتصوير الغاز البصري 0



أسئلة وأجوبة



1.ما الفرق بين كاشفات الأشعة تحت الحمراء المبردة وغير المبردة؟



يوجد حاليًا نوعان من أجهزة استشعار التصوير الحراري بالأشعة تحت الحمراء في السوق ، المبردة وغير المبردة.



كاشف الأشعة تحت الحمراء غير المبرد يعمل في درجة حرارة الغرفة.إنها تعتمد على صناعة أشباه الموصلات ، وبالتالي يمكن تصنيعها بكميات كبيرة بحجم صغير وتكلفة منخفضة.تستخدم أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة / المحمولة / المحمولة.



يتم تعبئة كاشفات الأشعة تحت الحمراء المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية والتي يجب أن تكون مدعومة بمبرد تبريد.إنها أكبر بكثير وأكثر تكلفة وأقل موثوقية من المستشعرات غير المبردة ، ويرجع ذلك أساسًا إلى أنظمة التبريد المعقدة التي تتطلبها.ومع ذلك ، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع بصريات ذات طول بؤري طويل لتحقيق مهمة بعيدة المدى.
