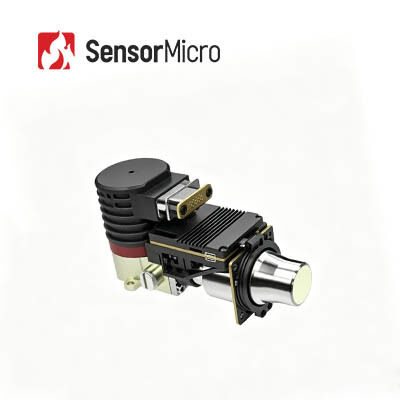

320x256 دقة 30μm وحدة الكاميرا الأشعة تحت الحمراء مع 20mK NETD للتصوير الضوئي للغاز
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | LFM330C2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| أسلوب | وحدة الأشعة تحت الحمراء المبردة | دقة | 320 × 256 / 30 ميكرومتر |
|---|---|---|---|
| NETD نموذجي | 20mk (F1.5) | المدى الطيفي | 10.3 ± 0.1 ميكرومتر ~ 10.9 ± 0.1 ميكرومتر |
| مقاس | 142×58.5×80 ملم | وزن | ≥680 جرام |
| إبراز | وحدة الكاميرا بالأشعة تحت الحمراء المبردة 320 × 256,وحدة الكاميرا بالأشعة تحت الحمراء المبردة خفيفة الوزن |
||
منتوج وصف
وحدة الكاميرا الأشعة تحت الحمراء المبردة 320x256/30μm للتصوير الضوئي للغاز
لمحة عامة عن المنتج
320x256/30 μm وحدة الكاميرا تحت الحمراء المبردة مع عدسة 25 ملم
يتم استخدام هيكسفلوريد الكبريت (SF6) بشكل شائع في معدات الطاقة عالية الجهد وله تأثير كبير على الاحتباس الحراري. الأمونيا ، كمواد تبريد تستخدم على نطاق واسع في أنظمة التبريد الصناعية ،هو سام للغاية ومتطاير.
تم تطوير الوحدة الحرارية LFM330C2 على أساس تقنية الشبكة العالية من النوع الثاني (T2SL) ، والتي تحقق أداءً جيدًا بشكل استثنائي في الحساسية والاستقرار ومرونة التكامل.إنه خيار مثالي للكشف عن الغازات مثل هيكسفلوريد الكبريت (SF6)والامونيا والإيثيلين
LFM330C2 هي وحدة تصوير حراري تحت الحمراء المبردة مصممة خصيصًا للكشف عن تسرب الغاز.وهو يدمج كاشف تحت الحمراء MWIR مبرد 320x256/30μm MCT ويستخدم تكنولوجيا تصفية طول الموجة الطيفية لتصور الغازات غير المرئية التي لا يمكن رؤيتها بالعين المجردةيمكن لمصنعي الكاميرات تصميم كاميرات اكتشاف تسرب الغاز الخاصة بهم بناءً على هذه الوحدة بسهولة وكفاءة.
الخصائص الرئيسية
- دقة: 320×256
- مساحة البكسل: 30μm
- NETD 20mK (F1.5) ، حساسية عالية
- استجابة الطيفية: 10.3±0.1μm 10.9±0.1μm
- طول الموجة قابلة للتخصيص بناءً على متطلبات مختلفة
- التكامل مع واجهة DVP / CameraLink بسهولة
مواصفات المنتج
| نموذج الوحدة | LFM330C2 |
|---|---|
| القرار | 320×256 |
| حجم البكسل | 30 ميكرومتر |
| الاستجابة الطيفية | 10.3±0.1μm 10.9±0.1μm |
| NETD النموذجي | 20mK (F1.5) |
| معدل الإطار | 60 هرتز |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 اختياري: كاميرالينك/USB3.0/GigE/SDI/MIPI/ألياف الوضع الواحد/ألياف الوضع المتعدد |
| التواصل | المعيار: USB2.0/LV-TTL اختياري: RS422 / CAN / USB3.0 / GigE |
| وقت التبريد (23 °C) | ≤8min@24V |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤13 واط |
| الحجم (ملم) | 142 × 58.5 × 80 |
| الوزن (غ) | ≤680 |
| درجة حرارة العمل | -40 درجة مئوية+71 درجة مئوية |
| الطول المحرك | 25ملم |
التطبيقات الصناعية
وحدة LFM330C2 الحرارية تدعم الكشف عن 26 نوعا من الغازات:
- هيكسفلوريد الكبريت
- الأمونيا الخالية من الماء
- إستر إيثيل السيانوكريلات
- ثاني أكسيد الكلور
- حمض الخل
- الفريون 12
- إيثيلين
- ميثيل إيثيل كيتون
- أكسيتيل كلوريد
- بروميد الأليلي
- الكلوريد الأليلي
- فلوريد الأليلي
- بروميثان
- الفريون 11
- الفوران
- هيدرازين
- الميثيل سيلان
- الميثيلفينيل كيتون
- الأكرولين
- بروبين
- تيتراهيدروفوران
- ثلاثي الكلور إيثيلين
- فلوريد الأورانيلي
- كلوريد الفينيل
- سيانيد الفينيل
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج الكميات لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
ما هو الفرق بين أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة والمبردة؟
هناك حاليًا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء في السوق: المبردة وغير المبردة.
أجهزة الكشف عن الأشعة تحت البنفسجية غير المبردة تعمل في درجة حرارة الغرفة. وهي تستند إلى تكنولوجيا صناعة أشباه الموصلات ويمكن تصنيعها عادةً بكميات كبيرة بحجم صغير وتكلفة منخفضة.أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة تستخدم على نطاق واسع في الأجهزة المحمولة، الأجهزة المحمولة والجهاز المحمول.
يتم تعبئة أجهزة الكشف عن الأشعة فوق البنفسجية المبردة في وحدة تحافظ عليها في درجات حرارة منخفضة للغاية ، مدعومة بـ cryo cooler.بسبب أنظمة التبريد المعقدة التي تتطلبهاومع ذلك، توفر الأنظمة المبردة حساسية لا تصدق وعادة ما تعمل مع البصريات ذات البعد البؤري الطويل لتحقيق قدرات المهمة بعيدة المدى.
