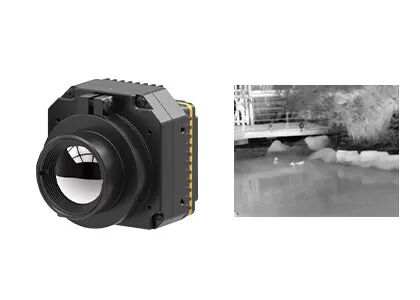

كاميرا حرارية 400x300 / 17μm مدمجة في كاميرا أمان حرارية للمراقبة

  • 400x300 / 17μm Thermal Camera Core Integrated in Thermal Security Camera for Surveillance
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل قابس 417
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نوع وحدة الكاميرا غير المبردة NETD ＜ 30 مليون كلفن
الدقة 400x300 / 17 ميكرومتر استهلاك الطاقة النموذجي ＜ 1.1 واط
معدل الإطار 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز وزن ≤77 جرام
تسليط الضوء

400x300 كاميرا حرارية أساسية

,

كاميرا حرارية أساسية مراقبة شخصية
اترك رسالة
منتوج وصف
وحدة PLUG417 الأشعة تحت الحمراء



كاميرا حرارية 400x300 / 17μm مدمجة في كاميرا أمان حرارية للمراقبة



وصف المنتج



PLUG417 هي واحدة من وحدات مستشعر التصوير الحراري غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).



تتكون وحدة مستشعر الأشعة تحت الحمراء PLUG417 من مستشعر التصوير الحراري غير المبرد 400x300 / 17 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات ، وخوارزمية معالجة الصور الفريدة ، وتضمن صورة واضحة وجودة سلسة وأداء فائق.



توفر وحدة الكاميرا ذات المستشعر الحراري PLUG417 مجموعة متنوعة من الواجهات الشائعة في الصناعة لسهولة التوصيل والتكامل في كاميرات OME التي تعمل بالأشعة تحت الحمراء.لدينا بعض حلول التصوير الحراري الناجحة ليتم تطبيقها في العديد من التطبيقات.



شركة Global Sensor Technology هي مورد لأجهزة استشعار الأشعة تحت الحمراء وأنوية الكاميرا الحرارية من الشركة المصنعة للمعدات الأصلية.لدينا أكثر من 10 سنوات من الخبرة في صناعات التصوير الحراري بالأشعة تحت الحمراء.لدينا فريق خدمة ما بعد البيع محترف لتزويد العملاء بالرد المهني.لأية أسئلة أو مشاكل ، يرجى الاتصال بنا في أي وقت ، وسنكون في المرة الأولى للرد عليك.



الخصائص الرئيسية


- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة



مواصفات المنتج



نموذج قابس 417
أداء كاشف الأشعة تحت الحمراء
الدقة 400 × 300
مساحة وحدة الصورة 17 ميكرومتر
النطاق الطيفي 8 ~ 14 ميكرومتر
NETD <30 م ك
معالجة الصورة
معدل الإطار 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز
وقت بدء التشغيل أقل من 10 ثوانٍ
فيديو تمثيلي بال / نتسك
فيديو رقمية RAW / YUV / BT656 / LVDS
مكون التمديد USB / كاميرلينك
وضع يعتم خطي / مدرج تكراري / مختلط
تقريب رقمي 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8
عرض الصور أسود ساخن / أبيض ساخن / لون زائف
اتجاه الصورة أفقيًا / رأسيًا / قطريًا
خوارزمية الصورة NUC / AGC / IDE
المواصفات الكهربائية
الواجهة الخارجية القياسية واجهة 50pin_HRS
وضع الاتصال RS232-TTL ، 115200 بت في الثانية
مصدر التيار 4.5 ~ 6 فولت
استهلاك الطاقة النموذجي <1.1 واط
الخصائص البدنية
الأبعاد (مم) 44.5 ملم × 44.5 ملم × 36.6 ملم
وزن ≤77 جرام
التكيف البيئي 　
درجة حرارة التشغيل -40 درجة مئوية ~ + 70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية ~ + 85 درجة مئوية
رطوبة 5٪ ~ 95٪ ، دون تكاثف
اهتزاز الاهتزاز العشوائي 5.35 غرام ، 3 محاور
صدمة موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات
بصريات
عدسة اختيارية التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm
العدسة الآلية: 75 مم / 100 مم / 150 مم
التكبير البصري المستمر: 30-150 مم



تطبيقات صناعية



تُستخدم وحدة الكاميرا الحرارية PLUG417 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار وما إلى ذلك.



كاميرا حرارية 400x300 / 17μm مدمجة في كاميرا أمان حرارية للمراقبة 0



خط منتجاتنا



كاميرا حرارية 400x300 / 17μm مدمجة في كاميرا أمان حرارية للمراقبة 1

أسئلة وأجوبة



1. كيف يعمل مقياس ميكروبولومتر لصفيف المستوى البؤري غير المبرد؟

باستخدام مبدأ التأثير الحراري المشع بالأشعة تحت الحمراء ، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء ، بحيث تزداد درجة حرارة المادة الحساسة.بعد ذلك ، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.



2. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟

لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف بالأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي لديه احتمالات تطبيق أوسع.
