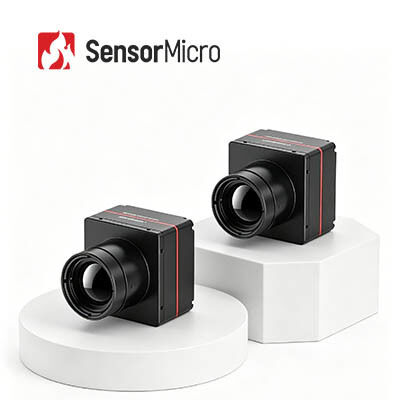

1280x1024 دقة 12μm وحدة الكاميرا الحرارية بحجم البكسل للكشف عن المدى الطويل
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| معدل الإطار الرقمي | 25 هرتز/30 هرتز/50 هرتز | التكبير الرقمي | 1X / 2X / 4X / 8X |
| إبراز | كاميرا حرارية عالية الدقة بالأشعة تحت الحمراء,وحدة كاميرا حرارية عالية الدقة OEM |
||
منتوج وصف
OEM 1280x1024 / 12μm وحدة الكاميرا الحرارية عالية الدقة للكشف عن المدى الطويل
نظرة عامة على المنتج
وحدة الأشعة تحت الحمراء غير المبردة ذات الاستقرار العالي 1280 × 1024 / 12 ميكرومتر للتصوير الحراري فائق الوضوح
يتميز قلب الكاميرا الحرارية iSE1212 بمصفوفة كبيرة تم تطويرها ذاتيًا بدقة 1280 × 1024 مع كاشف الأشعة تحت الحمراء LWIR المتطور بحجم 12 ميكرومتر بكسل.
تعمل وحدة التصوير الحراري هذه على رفع مستوى التصوير الحراري طويل الموجة من خلال تقديم أكثر من ضعف دقة المستشعر التي تبلغ 640 × 480 مركزًا. إنه يضمن الكشف بعيد المدى مع الحفاظ على مجال رؤية واسع - كاميرا 640 بنفس البعد البؤري ستوفر فقط نصف مجال الرؤية لكاميرا 1280.
الميزات الرئيسية
- تصوير عالي الدقة مع صور سلسة- يوفر تصويرًا حراريًا بدقة ميجابكسل مع أداء سلس وخالي من التأخر. مجال رؤية أوسع، وتغطية زاوية أكبر، ونطاق كشف أطول، وتفاصيل محسنة.
- تشغيل بدون مصراع لأداء صامت- لا يلزم إجراء معايرة للغالق أثناء الاستخدام، مما يؤدي إلى التخلص من تشويش الصورة الشائع في التصميمات التقليدية. التشغيل الصامت يساعد على تجنب اكتشاف الأهداف.
- ميزة غنية وصديقة للتكامل- يدعم الخوارزميات فائقة الدقة، وصورة داخل صورة، وOSD القابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة. متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة لسهولة التطوير الثانوي وتكامل النظام المرن.
مواصفات المنتج
| نموذج | iSE1212 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 1280×1024 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥30 مللي كلفن | |
| معالجة الصور | ||
| بكسل فعالة | 1280×1024 | |
| معدل الإطار الرقمي | 25 هرتز/30 هرتز/50 هرتز | |
| وقت البدء | 7ث | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| سطوع الصورة | تلقائي/يدوي | |
| تباين الصورة | تلقائي/يدوي | |
| وضع التعويض | يدوي | |
| شبكاني | المدعومة | |
| وظيفة النظام | ||
| وضع السكون | المدعومة | |
| إعداد القائمة | قابلة للتخصيص | |
| لغة القائمة | الصينية / الإنجليزية | |
| معايرة الأوفست | المدعومة | |
| لوحات المفاتيح | ≥4 (وظائف الزر قابلة للتخصيص) | |
| قيادة OLED | يدعم I2C، 16 بت/ 24 بت، منفذ متوازي، بيانات صالحة وإشارات شاشة محرك الأقراص الأخرى محرك الأقراص المباشر Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A يدعم إشارات العرض MIPI ويمكنه قيادة شاشة IBOE VX039FHP-NH4 مباشرة. |
|
| برامج الكمبيوتر | ||
| برامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو | |
| كهربائي | ||
|
الواجهة الخارجية القياسية
|
50pin: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصالات | تي تي إل-232/يو إس بي | |
| واجهة الفيديو الرقمية | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 1.2 وات عند 25 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| حجم النواة العارية (مم) | 38×39×28 | 68×69×30.2 |
| الوزن الأساسي العاري (جم) | 65±3 | 88.5±3 |
| عدسة بصرية | التركيز الحراري الثابت: 14 مم/19 مم/25 مم/35 مم | التركيز الحراري الثابت: 50 مم/100 مم العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير المستمر: 15~100 ملم / 25~75 ملم / 28~90 ملم / 30~180 ملم / 25~225 ملم / 30~300 ملم |
| مكونات المصراع | خياري | |
| مستوى الحماية | IP67 (العدسة الأمامية) | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 500 جرام في 1 مللي ثانية |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
الرؤية الصناعيةمكافحة الحرائق والإنقاذالمراقبة الأمنيةالمراقبة في الهواء الطلقرؤية الآلةالالكترونيات الاستهلاكية
مزايا المنتج
- محفظة منتجات متنوعة- مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
- مجموعة متنوعة من المنتجات الغنية- توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- الأداء المتميز- تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
- التكامل السهل- خيارات الواجهة المتعددة تجعل التكامل سهلاً وتمكن التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
كيفية اختيار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك، كما يعد السعر أيضًا عاملاً يجب أخذه في الاعتبار. إذا لم تكن جودة الصورة حرجة، فيمكنك اختيار أجهزة كشف الأشعة تحت الحمراء ذات دقة أقل مثل 120 × 90، أو 256 × 192، أو 400 × 300. إذا كنت بحاجة إلى صور واضحة جدًا لأغراض خاصة مثل المراقبة عن بعد، فيمكنك اختيار أجهزة كشف الأشعة تحت الحمراء عالية الدقة تبلغ 1280 × 1024.
كيفية اختيار اللون الزائف المناسب للتصوير الحراري؟
- يعتبر اللون الرمادي والأبيض أكثر ملاءمة للأهداف ذات الاختلافات الصغيرة في درجات الحرارة
- يعد اللون الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى العثور على نقاط المشكلة
- الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة
كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
- عدسة قياسيةيمكنه تحقيق الأهداف العادية بمسافة مناسبة
- عدسة تليفوتوغرافيمناسب للأهداف الصغيرة نسبيًا والتي تحتاج إلى مشاهدتها من مسافة طويلة
- عدسة واسعة الزاويةمن الأفضل رؤية المزيد من تفاصيل الأشياء على مسافة قريبة
- عدسة ماكروهو رؤية أهداف صغيرة جدًا على مسافة قريبة، مثل دوائر الرقائق
