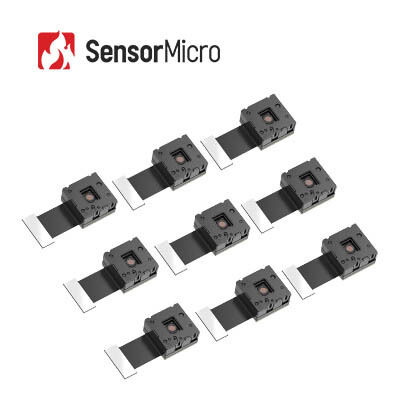

وحدة التصوير الحراري TIMO صغيرة الحجم غير المبردة LWIR بدقة 120 × 90 لقياس درجة الحرارة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو112 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| معدل الإطار | 25 هرتز | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| نطاق درجة الحرارة | -20 درجة مئوية ~ 550 درجة مئوية | دقة | 120x90 |
| الوزن (ز) | 1.8 | العدسة (تردد عالي التردد/فلوريدا) | 50 درجة / 1.6 ملم |

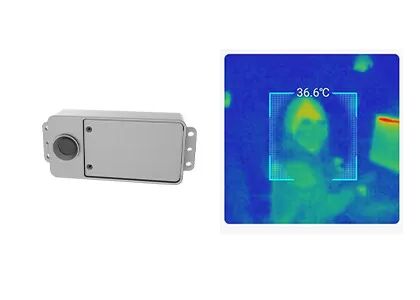

| إبراز | كاميرا LC260 لاكتشاف الحمى,قلب كاميرا لاكتشاف الحمى 256x192,قلب كاميرا IP54 للكشف عن الحمى |
||
منتوج وصف
وحدة التصوير الحراري TIMO صغيرة الحجم غير المبردة LWIR 120x90 / 12μm
TIMO112 وحدة الكاميرا الحرارية غير المبردة 120x90/12 ميكرومتر لقياس درجة الحرارة
وحدة الأشعة تحت الحمراء TIMO112 ذات الحجم المصغر تدمج تعبئة مستوى الرقاقة 120x90 / 12μm كاشف الأشعة تحت الحمراء غير المبرد.
وحدة الأشعة تحت الحمراء TIMO112 لديها نطاق قياس درجة الحرارة من -20 درجة مئوية إلى 550 درجة مئوية ودقة ±2 درجة مئوية / ±2%.
باعتبارنا شركة رائدة في توريد كاشفات الأشعة تحت الحمراء ووحدات التصوير الحراري، فقد قدمنا للعملاء العديد من حلول التصوير الحراري بالأشعة تحت الحمراء الناضجة والمستقرة. يتم دمج منتجاتنا بسهولة في المنتجات النهائية وتقليل تكاليف العملاء بشكل كبير.
الميزات الرئيسية
- كاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير
- أصغر وحدة حرارية تعمل بالأشعة تحت الحمراء، مما يتيح الحد الأدنى من وظائف التصوير الحراري مع أقصى قدر من الكفاءة من حيث التكلفة
- حجم صغير، وخفيف الوزن، واستهلاك منخفض للطاقة، مثالي للدمج في الأجهزة المصغرة
- تصميم طاقة منخفض للغاية، يستهلك ما يصل إلى 9 ميجاوات
- تصوير سلس بمعدل إطارات 25 هرتز
- يدعم واجهة صورة SPI، متوافقة مع مختلف المنصات المدمجة
- متوافق مع معايير RoHS 2.0 البيئية
وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
أداء مثبت واستجابة سريعة
مرنة وصديقة للبيئة
مواصفات المنتج
| نموذج | تيمو112 |
|---|---|
| دقة | 120*90 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 50 درجة / 1.6 ملم |
| وزن | 1.8 جرام |
| الحجم (بدون الشركة العامة للفوسفات) | 12.6 ملم * 12.6 ملم * 8.8 ملم |
| عدد أرقام التعريف الشخصية | 40PIN |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | 25 هرتز |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~+60 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
يمكن استخدام وحدة كاميرا الأشعة تحت الحمراء TIMO112 في تطبيقات مثل Smart Home وAIoT والأدوات والمقاييس والأمن الذكي والمراقبة الليلية.
خدمة مخصصة
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم الفني والتدريب في الموقع: تزويد العملاء الأساسيين بإعداد النظام العملي والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء للمشاركة في تطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة
الأسئلة المتداولة
1. كيف يعمل المقياس الدقيق لصفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري للإشعاع بالأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبردة بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية مع مادة امتصاص الأشعة تحت الحمراء، بحيث تزيد درجة حرارة المادة الحساسة. بعد ذلك، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة مقياس الجريان المجهري غير المبرد؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار المتكامل (IDCA) ويمكنه العمل في درجة حرارة الغرفة. إنها تتميز بمزايا البدء السريع، استهلاك الطاقة المنخفض، الحجم الصغير، الوزن الخفيف، العمر الطويل، والتكلفة المنخفضة. على الرغم من أن حساسية كاشف المستوى البؤري للأشعة تحت الحمراء غير المبردة ليست جيدة مثل حساسية كاشفات الأشعة تحت الحمراء المبردة، إلا أنه بعد سنوات من التطوير، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد، الذي يتمتع باحتمال تطبيق أوسع.
