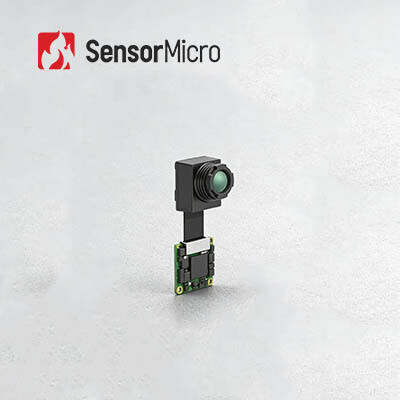

مصغرة 256x192 دقة 12μm حجم البكسل غير مبردة FPA كاميرا حرارية النواة مع وظيفة التصوير الحراري
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | Mini212G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192/12 ميكرومتر | NETD | ≤50 م ك |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | جهد التشغيل | 3.3 فولت ± 0.1 فولت |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية | دقة قياس درجة الحرارة | ± 2 ℃ أو ± 2٪ |
| إبراز | 256x192 أساسية للكاميرا الحرارية,وحدة أساسية للكاميرا الحرارية غير مبردة,وحدة كاميرا FPA بالأشعة تحت الحمراء |
||
منتوج وصف
كاميرا حرارية صغيرة أساسية غير مبردة FPA وحدة كاميرا تعمل بالأشعة تحت الحمراء 256 × 192 / 12 ميكرومتر مع التصوير الحراري
نظرة عامة على المنتج
تدمج الوحدة المصغرة للأشعة تحت الحمراء غير المبردة Mini212G2 حزمة مستوى الرقاقة 256x192/12μm (WLP) وكاشف الأشعة تحت الحمراء VOx غير المبرد ودائرة معالجة الإشارات عالية الأداء. تتميز وحدة التصوير الحراري خفيفة الوزن هذه بوظيفة تصوير حراري اختيارية مع نطاق قياس درجة الحرارة من -20 درجة مئوية إلى 550 درجة مئوية للتطبيقات الصناعية.
تم بناء هذا الحل على وحدة الأشعة تحت الحمراء TIMO212 التي طورتها شركة SensorMicro ذاتيًا، ويتضمن لوحة معالجة مزود خدمة الإنترنت بالأشعة تحت الحمراء والتي تتيح الإخراج المباشر لمصفوفات درجة الحرارة والصور الحرارية، مما يقلل بشكل كبير من عبء عمل التطوير. بفضل الحجم الصغير والاستهلاك المنخفض للطاقة وكفاءة التكلفة، فإنه يدعم تكوينات مجال الرؤية المتعددة ويدمج واجهات التحكم العالمية من أجل إمكانية التطبيق الصناعي على نطاق واسع.
الميزات الرئيسية
- وحدة مصغرة مع إخراج التصوير الحراري المباشر- مجهزة بكاشف الأشعة تحت الحمراء على مستوى الرقاقة 256×192/12μm الذي تم تطويره ذاتيًا للحصول على مزايا كبيرة من حيث التكلفة
- تصميم مدمج للغاية- حجم 17 × 17 ملم (PCBA) فقط، ووزن يصل إلى 4 جرام - مثالي للتطبيقات ذات المساحة المحدودة
- المعالجة المتكاملة- توفر لوحة معالجة ISP وخوارزميات الصور من الجيل التالي صورًا حرارية واضحة مباشرةً
- الكشف الدقيق- قياس درجة الحرارة بدقة عالية تصل إلى ±2 درجة مئوية؛ يدعم قياس البقعة والمساحة والإطار الكامل
- تكوين مرن- خيارات عدسات مجال الرؤية المتعددة متاحة لتلبية متطلبات المراقبة المختلفة
- واجهات غنية- USB2.0 / MIPI / DVP / BT.656 / LVDS وغيرها من واجهات إخراج الفيديو الرقمية
- التوافق مع معايير الصناعة- متوافق تمامًا مع الواجهات المتوافقة مع معايير الصناعة
المواصفات الفنية
| المعلمة | مواصفة |
|---|---|
| نموذج | Mini212G2 |
| دقة | 256×192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| NETD | ≥50 مللي ك |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة/10 ملم | 25°/7 ملم | 56 درجة/3.2 ملم | 90 درجة/2.1 مللي متر |
| الوزن (ز) | 7.1 | 6.4 | 4 | 6.8 |
| حجم PCBA (مم) | 17×17 |
| واجهة الفيديو الرقمية | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| واجهة الفيديو التناظرية | نظام CVBS (PAL/NTSC) |
| جهد التشغيل | 3.3 فولت ± 0.1 فولت |
| استهلاك الطاقة النموذجي | 330 ميجاوات |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
تم تصميم هذا المنتج لتطبيقات الذكاء الاصطناعي للأشياء، والرؤية الآلية، والرؤية الصناعية، ومراقبة الأمن، والمراقبة الليلية:
- AIoT- التكامل مع أجهزة AIoT المدمجة بما في ذلك الأجهزة المنزلية الذكية والأجهزة القابلة للارتداء والشاشات البيئية الذكية
- الرؤية الصناعية- المراقبة في الوقت الحقيقي للمعدات الصناعية وسيناريوهات المعالجة واللحام بالليزر والكشف عن أشباه الموصلات
- مراقبة الأمن- الكشف عن المتسللين غير الشرعيين وإطلاق إنذارات في الوقت الحقيقي
مزايا محفظة المنتجات
- تنسيقات متنوعة- مجموعة واسعة تشمل أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة
- متنوعة غنية- دقة مصفوفة متعددة وأحجام بكسل ونطاقات موجية وخيارات عدسة لزيادة مرونة التطبيق
- الأداء المتميز- تصوير واضح وحجم صغير واستهلاك منخفض للطاقة وحساسية عالية وموثوقية قوية في ظل التحديات البيئية
- التكامل السهل- خيارات واجهة متعددة للتكامل المباشر والتطور السريع عبر مجالات التطبيق
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
يستخدم التصوير الحراري بالأشعة تحت الحمراء الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء. من خلال الكشف عن الاختلافات الإشعاعية بين الأجسام وبيئتها الخلفية، بالإضافة إلى الاختلافات داخل الأجسام نفسها، تعرض الصور الحرارية بالأشعة تحت الحمراء تقلبات الإشعاع التي تكشف عن خصائص المشهد.
ما هي مميزات التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الدامس
- تحديد الهوية تحت التمويه
- كشف بعيد المدى
- كشف توزيع الحرارة
- قياس درجة حرارة عدم الاتصال
- الوعي الوظيفي
ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية الوظيفتين الأساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء. تُستخدم المنتجات التي تم تطويرها باستخدام هذه التقنيات على نطاق واسع في المجالات التقليدية بما في ذلك الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي.
