الكاميرا الحرارية غير المبردة LWIR VOx 640x512 دقة 12μm حجم البكسل ≤25mK

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iTL612 بلس
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640x512/12 ميكرومتر NETD ≥25mK
النطاق الطيفي 8 ~ 14 ميكرومتر استهلاك الطاقة النموذجي 0.65 واط
يكتب وحدة الكاميرا الحرارية غير المبردة مادة VOx
إبراز

الكاميرا الحرارية VOx Fpv

,

الكاميرا الحرارية LWIR Fpv

,

وحدة استشعار الكاميرا الحرارية RoHS

اترك رسالة
منتوج وصف

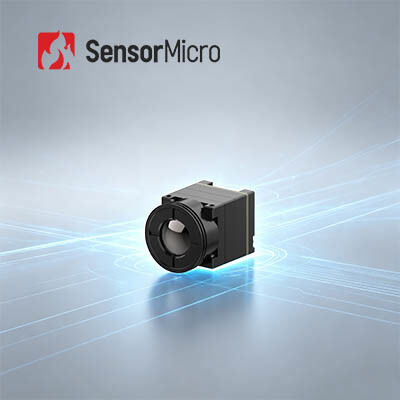

نواة كاميرا حرارية بالأشعة تحت الحمراء غير مبردة VOx 640x512 / 12 ميكرومتر
نظرة عامة على المنتج

أعد تعريف التصوير الحراري المدمج مع نواة الكاميرا الحرارية فائقة الصغر iTL612 PLUS! مجهزة بكاشف ApexCore 640*512/12 ميكرومتر المتطور، تحقق هذه الوحدة فائقة الحمل أداءً استثنائيًا مع الحفاظ على بصمة صغيرة للغاية وحمولة خفيفة للغاية. بوزن 13.7 جرام فقط مع مقطع عرضي مدمج يبلغ 17.3*17.3 ملم واستهلاك طاقة منخفض للغاية يبلغ 0.65 واط، فإنها تتجاوز قيود SWaP التقليدية لأجهزة التصوير بالأشعة تحت الحمراء. تقدم حساسية حرارية فائقة تصل إلى ≤25mK وصورًا واضحة للغاية عبر تحسين الخوارزميات المتقدمة، تتكيف iTL612 PLUS مع سيناريوهات التطبيق المتنوعة. مع توافق الواجهة الغني والإخراج المرن للبيانات، فإنها توفر حلاً جاهزًا للتوصيل وفعالاً من حيث التكلفة لتطوير معدات التصوير الحراري خفيفة الوزن وعالية الدقة.

الميزات الرئيسية
  • خفة لا مثيل لها وحمولة دنيا
    • حجم فائق الصغر: 17.3*17.3*24.2 ملم (بما في ذلك عدسة 9.1 ملم)
    • وزن فائق الخفة: 13.7±0.5 جرام (بما في ذلك عدسة 9.1 ملم)
    • استهلاك طاقة فائق الانخفاض: يصل إلى 0.65 واط
  • مدعوم بـ ApexCore، أكثر حساسية ووضوحًا
    • تم تطويره بناءً على كاشف الأشعة تحت الحمراء ApexCore من الجيل التالي، مع حساسية حرارية تصل إلى ≤25 متر كلفن
    • معزز بخوارزميات معالجة الصور من الجيل التالي للحصول على صور أوضح
  • تطوير سهل وتكامل سلس
    • خيارات عدسات متعددة متاحة لتناسب سيناريوهات التطبيق المختلفة
    • يدعم واجهات إخراج صور متعددة: DVP8، LVDS، MIPI، USB 2.0، و BT.656
    • إخراج بيانات RAW/YUV/Matrix-TEMP مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
الموديل iTL612PLUS
مؤشرات كاشف الأشعة تحت الحمراء المادة الحساسة: VOx
الدقة: 640*512
حجم البكسل: 12 ميكرومتر
الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر
NETD النموذجي: ≤25 متر كلفن
معالجة الصور معدل إطارات رقمي: 25/30 إطارًا في الثانية/50 إطارًا في الثانية
وقت البدء: ≤6 ثوانٍ
فيديو رقمي: RAW/YUV/Matrix-TEMP
خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE
عرض الصورة: 10 (أسود ساخن/أبيض ساخن/لون زائف)
برنامج الكمبيوتر وحدة الأشعة تحت الحمراء: التحكم في الوحدة وعرض الفيديو
كهربائي الواجهة الخارجية القياسية: واجهة 30Pin_HRS: DF40C-30DP-0.4V(51)
واجهة MIPI الخارجية: واجهة موصل Panasonic 34Pin: AXE634124
واجهة الاتصال: TTL-232/USB2.0
واجهة الفيديو الرقمي: DVP8/LVDS/MIPI/USB2.0/BT.656
جهد الإمداد: 4.2-5.5 فولت
استهلاك الطاقة النموذجي: 0.65 واط
ميكانيكي الحجم (بما في ذلك العدسة):
• 17.3*17.3*24.2 (عدسة 9.1 ملم)
• 17.3*17.3*30.2 (عدسة 13 ملم)
• 17.3*17.3*38 (عدسة 24 ملم)
• 17.3*17.3*54 (عدسة 45 ملم)

الوزن (بما في ذلك العدسة):
• 13.7±0.5 جرام (عدسة 9.1 ملم)
• 17.9±0.5 جرام (عدسة 13 ملم)
• 27.3±0.5 جرام (عدسة 24 ملم)
• 51±0.5 جرام (عدسة 45 ملم)
التكيف البيئي درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية
الرطوبة: 5%~95%، غير متكثف
الاهتزاز: 5.35 جرام، اهتزاز عشوائي، 3 محاور
الصدمة: موجة نصف جيبية، 30 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات
الشهادة: ROHS2.0/REACH
عدسة بصرية: تركيز ثابت غير حراري: 9.1/13/24/45 ملم
التطبيقات الصناعية

يمكن استخدام نواة الكاميرا الحرارية iTL612PLUS في مجالات مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الخلايا الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، وما إلى ذلك.

نبذة عن الشركة

SensorMicro هي الشركة الرائدة عالميًا في تصنيع وتقديم خدمات كاشفات الأشعة تحت الحمراء. وهي على استعداد لتزويد العملاء في جميع أنحاء العالم بكاشفات حرارية غير مبردة ومبردة عالية الأداء ومشاركة خبرتها التطبيقية المهنية.

تقدم SensorMicro كاشفات الأشعة تحت الحمراء المتقدمة، ونوى الكاميرات، والوحدات ذات التنسيقات والأطوال الموجية المتنوعة. تم تصميم منتجاتنا لتحقيق الوضوح والحساسية والكفاءة، وتتكامل بسلاسة مع الأنظمة المتنوعة - مما يتيح تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.

تم استخدام كاشفات SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح قدرة الإنتاج الضخم لـ SensorMicro تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.

أسئلة متكررة
1. ما هي مزايا كاشفات الأشعة تحت الحمراء غير المبردة؟

كاشف المستوى البؤري للأشعة تحت الحمراء غير المبرد لا يحتاج إلى جهاز تبريد، ويمكنه العمل في درجة حرارة الغرفة ويتمتع بمزايا البدء السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة، وما إلى ذلك.

2. ما هي الاعتبارات الرئيسية في كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟

• دقة الكاشف
• حجم البكسل
• NETD
• جودة الصورة
• خيارات العدسة
• استهلاك الطاقة
• الحجم والوزن
• الواجهة الميكانيكية والكهربائية
• الميزانية
