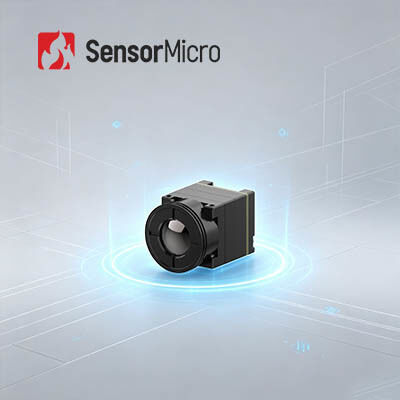

وحدة الكاميرا الحرارية LWIR غير المبردة بدقة 640x512 وحجم البكسل 12μm للتصوير الحراري الواضح
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 بلس |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | NETD | ≥25mK |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | استهلاك الطاقة النموذجي | 0.65 واط |
| واجهة الاتصالات | تي تي ال-232/USB2.0 | معدل الإطار الرقمي | 25/30/50 هرتز |
| إبراز | كاميرا حرارية صغيرة بدون طيار LWIR,وحدة كاميرا حرارية بدون طيار غير مبردة |
||
منتوج وصف
وحدة الكاميرا الحرارية LWIR غير مبردة 640x512 / 12μm مع تصوير حراري واضح
نظرة عامة على المنتج
إن جوهر كاميرا الأشعة تحت الحمراء المصغرة للغاية iTL612 PLUS عبارة عن نواة تصوير متعددة الاستخدامات وعالية القدرة على التكيف ومناسبة للمجالات الصناعية والتجارية والأمنية. مدعومًا بكاشف ApexCore 640×512/12μm المتقدم، فإنه يوفر تصويرًا حراريًا مستقرًا وواضحًا وحساسًا مع حساسية حرارية تبلغ ≥25 مللي كلفن.
حجمه الصغير للغاية 17.3 × 17.3 × 24.2 ملم، ووزنه الخفيف للغاية 13.7 جم واستهلاكه المنخفض للطاقة 0.65 وات يجعله قابلاً للتطبيق في العديد من ترقيات الأجهزة المصغرة. بفضل حلول العدسات القابلة للتخصيص والتوافق العالمي مع واجهات متعددة، بالإضافة إلى تنسيقات إخراج البيانات المرنة، يمكن نشرها بمرونة في أجهزة التصوير الحراري المحمولة ومعدات المراقبة الذكية وأجهزة اختبار الدقة الصناعية.
الميزات الرئيسية
- خفة لا مثيل لها والحد الأدنى من الحمل:حجم صغير جدًا (17.3×17.3×24.2 مم)، وخفيف الوزن للغاية (13.7±0.5 جم)، واستهلاك طاقة منخفض للغاية (يصل إلى 0.65 وات)
- مدعوم بتقنية ApexCore:حساسية محسنة مع حساسية حرارية منخفضة تصل إلى 25 مللي كلفن وخوارزميات معالجة الصور من الجيل التالي للحصول على تصوير أكثر وضوحًا
- سهولة التطوير والتكامل السلس:خيارات عدسات متعددة، تدعم واجهات DVP8 وLVDS وMIPI وUSB 2.0 وBT.656 مع إخراج بيانات RAW/YUV/Matrix-TEMP والتحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | iTL612PLUS |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | المواد الحساسة: VOx الدقة: 640×512 حجم البكسل: 12 ميكرومتر الاستجابة الطيفية: 8μm ~ 14μm NETD النموذجي: ≥25mK |
| معالجة الصور | معدل الإطار الرقمي: 25/30 هرتز/50 هرتز وقت البدء: ≥6s الفيديو الرقمي: RAW/YUV/Matrix-TEMP خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE عرض الصور: 10 أوضاع (أسود حار/أبيض ساخن/لون زائف) |
| كهربائي | الواجهة الخارجية القياسية: واجهة 30Pin_HRS واجهة MIPI الخارجية: موصل 34Pin_Panasonic واجهة الاتصال: TTL-232/USB2.0 واجهة الفيديو الرقمية: DVP8/LVDS/MIPI/USB2.0/BT.656 جهد الإمداد: 4.2-5.5 فولت استهلاك الطاقة النموذجي: 0.65 واط |
| ميكانيكية | الحجم (بما في ذلك العدسة): • 17.3×17.3×24.2 ملم (عدسة 9.1 ملم) • 17.3×17.3×30.2 ملم (عدسة 13 ملم) • 17.3×17.3×38 ملم (عدسة 24 ملم) • 17.3×17.3×54 ملم (عدسة 45 ملم) الوزن (بما في ذلك العدسة): • 13.7±0.5 جرام (عدسة 9.1 ملم) • 17.9±0.5 جرام (عدسة 13 ملم) • 27.3±0.5 جرام (عدسة 24 ملم) • 51±0.5 جرام (عدسة 45 ملم) |
| القدرة على التكيف البيئي | درجة حرارة التشغيل: -40 درجة مئوية ~+70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير التكثيف الاهتزاز: 5.35 جرام، اهتزاز عشوائي، 3 محاور التأثير: نصف موجة جيبية، 30 جم/11 مللي ثانية، المحور X، 3 مرات الشهادة: ROHS2.0/REACH العدسة البصرية: تركيز ثابت حراري: 9.1/13/24/45 ملم |
التطبيقات الصناعية
مكافحة حرائق الغابات
صيانة الطاقة
التفتيش الكهروضوئي
مراقبة الأمن
الأجهزة القابلة للارتداء
الأجهزة المحمولة
خدمات مخصصة
- تخصيص المنتج:قم بضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع:تزويد العملاء الأساسيين بإعداد النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء للمشاركة في تطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو وسيلة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء، وذلك من أجل صياغة صور لها، أو الحصول على معلومات عن درجة حرارة الأجسام، حتى في البيئات منخفضة الرؤية.
كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي لعدم الاتصال وتحديد تقنية الأشعة تحت الحمراء. إنه يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لمجموعة المستوى البؤري من خلال النظام البصري للأشعة تحت الحمراء الذي يمكن أن يمر عبر الأشعة تحت الحمراء. يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى الإشارة الكهربائية المقابلة، ثم من خلال التضخيم ومعالجة الفيديو، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
