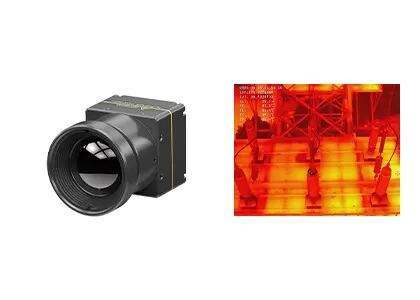

وحدة كاميرا الأشعة تحت الحمراء بدون طيار لفحص طاقة الكهرباء
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة 612R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/12 ميكرومتر | NETD نموذجي | ≥40 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | مقاس | 21x22.3x15.6 (مع عدسة 9.1 ملم) |
| نطاق درجة الحرارة | -20 ℃ ~ + 550 ℃ (قابلة للتخصيص) | دقة درجة الحرارة | ±3 درجة مئوية أو ±3% |
| إبراز | ITL612R كاميرا بدون طيار تعمل بالأشعة تحت الحمراء,وحدة كاميرا بدون طيار تعمل بالأشعة تحت الحمراء |
||
منتوج وصف
كاميرا حرارية للطائرات بدون طيار
COIN612R 640x512 / 12μm الكاميرا الحرارية بدون طيار مع التصوير الحراري الجوي والتصوير الواضح
وصف المنتج
COIN612R هي كاميرا حرارية راديو مترية للطائرات بدون طيار ويمكن استخدامها على نطاق واسع في مجال التفتيش الصناعي والتشخيص الفني والصيانة التنبؤية وما إلى ذلك.إنها كاميرا تحت الحمراء LWIR غير مبردة مع نطاق الطيفي من 8 إلى 14μm.
يدمج جوهر كاميرا الأشعة تحت الحمراء COIN612R جهاز كشف حراري تحت الحمراء من طراز 640x512 / 12μm (WLP). يتميز بعرض الصورة الحادة والشديدة ، وحجمها المدمج وتكلفة منخفضة.هذه الوحدة الكاميرا الحرارية لديها أيضا وظيفة حرارية اختياري مع نطاق القياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
الخصائص الرئيسية
- الحجم الصغير: 21x22.3x15.6 (مع عدسة 9.1mm)
-خفيف الوزن
- NETD النموذجي ≤40mk
- صورة عالية الجودة
- استهلاك طاقة منخفض
- التنمية السريعة والتكامل
مواصفات المنتج
| النموذج | العملة الذهبية 612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| مواد حساسة | أكسيد الفاناديوم |
| القرار | 640×512 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | 5s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) الحد من الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر ، حجم الخطوة 1/8 (مخرج UV) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, Male) |
| لوحة توسيع USB | النوع-ج |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمية | CMOS8/CMOS16/LVDS/USB2.0 |
| فولتاج التغذية | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.9W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 0 درجة مئوية ~ 550 درجة مئوية (دعم التوسع والتخصيص) |
| دقة قياس الحرارة | أعلى من ±3 درجة مئوية أو ±3٪ |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والحد الأدنى والمتوسطة لدرجة الحرارة الإقليمية للإنتاج |
| SDK | ويندوز/لينكس/أرم؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الحجم (ملم) | 25.4×25.4×27.4 (مع عدسة 9.1 ملم) 25.4×25.4×39.5 (مع عدسة 13 ملم) 25.4×25.4×38.3 (مع عدسة 19 ملم) |
| الوزن | 27g±2g (مع عدسة 9.1mm) 40g±2g (مع عدسة 13mm) 41g±2g (مع عدسة 19mm) |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| شهادة | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.1mm / 13mm / 19mm |
| مستوى الحماية | تصنيف IP67 (السطح الأمامي) |
التطبيقات الصناعية
يمكن استخدام الكاميرا الحرارية COIN612R للطائرات بدون طيار للتفتيش على الطاقة الكهربائية، والتفتيش الضوئي، والكشف عن حماية البيئة، والبحث العلمي، والتصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ في حالات الكوارث، منع حرائق الغابات، السلامة الحضرية، الخ
فوائدنا
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.
2كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
3ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
