بطاقة LWIR VOx 640x512 غير المبردة وضوح 12μm حجم البكسل ≤25mK NETD محور الكاميرا الحرارية للتصوير للتطبيقات الواسعة

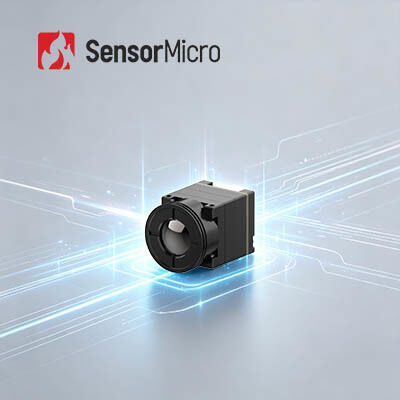

  • Uncooled LWIR VOx 640x512 Resolution 12μm Pixel Size ≤25mK NETD Thermal Imaging Camera Core for Wide Applications
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iTL612 بلس
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640 × 512 / 12 ميكرومتر NETD ≥25mK
المدى الطيفي 8 ~ 14 ميكرومتر الحجم (مم) 17.3×17.3×24.2 (مع عدسة 9.1 ملم)
الوزن (ز) 13.7±0.5 (مع عدسة 9.1 ملم) معدل الإطار 25/30/50 هرتز
إبراز

كاميرا حرارية متعددة الوظائف بدون طيار

,

VOx LWIR Camera Core

,

كاميرا حرارية بدون طيار LWIR
اترك رسالة
منتوج وصف
جوهر الكاميرا الحرارية غير المبردة LWIR VOx 640x512 / 12μm للتطبيقات الواسعة
لمحة عامة عن المنتج

مبنية على الجيل القادم من كاشف الأشعة تحت الحمراء من ApexCore 640×512/12μmيقدم قلب الكاميرا المصغرة فائقة iTL612 PLUS أداء التصوير الحراري من الدرجة المهنية مع بنية أجهزة محسنةيحتوي على مواصفات مادية صغيرة جداً من 17.3 × 17.3 × 24.2 ملم (مضمنة عدسة 9.1 ملم) وبنية خفيفة الوزن 13.7 ± 0.5 غرام ، مقترنة باستهلاك طاقة منخفض للغاية يصل إلى 0.65 واط ،تحقيق مؤشرات SWaP الرائدة في الصناعةتصل هذه الوحدة إلى حساسية حرارية عالية للغاية تصل إلى ≤25 ميكالوكيل، في حين أن خوارزميات معالجة الصور الممتلكة تم تحديثها لتحسين تفاصيل الصورة وتباينها وضوحها.

للاندماج في النظام ، يدعم تكوينات العدسات القابلة للتخصيص ، واجهات إخراج الصور متعددة القنوات بما في ذلك DVP8 ، LVDS ، MIPI ، USB 2.0 و BT.656، فضلا عن خيارات البيانات المرنة RAW/YUV/Matrix-TEMP مع التحكم في الموانئ المتسلسلة، وتلبية متطلبات التنمية التقنية المتنوعة.

الخصائص الرئيسية
  • خفة لا مثيل لها وأقل حمولة:الحجم المصغر للغاية: 17.3 × 17.3 × 24.2 مم (بما في ذلك عدسة 9.1 مم) ؛ الوزن الخفيف للغاية: 13.7 ± 0.5 غرام (بما في ذلك عدسة 9.1 مم) ؛ استهلاك الطاقة المنخفض للغاية: أقل من 0.65 واط
  • مدعومة بواسطة ApexCore, أكثر حساسية ووضوحاً:تم تطويرها على أساس كاشف الأشعة تحت الحمراء ApexCore من الجيل التالي ، بحساسية حرارية منخفضة تصل إلى ≤25 م ك؛ تم تحسينها مع خوارزميات معالجة الصور من الجيل التالي لتحقيق صور أكثر وضوحًا
  • تطوير سهل ودمج سلس:خيارات عدسة متعددة متاحة لتناسب سيناريوهات التطبيقات المختلفة ؛ يدعم العديد من واجهات إخراج الصور: DVP8 ، LVDS ، MIPI ، USB 2.0، و BT.656؛ إخراج بيانات RAW/YUV/Matrix-TEMP مع التحكم في المنفذ التسلسلي
مواصفات المنتج
النموذج iTL612PLUS
أجهزة الكشف عن الأشعة فوق البنفسجية
  • المواد الحساسة: VOx
  • دقة: 640×512
  • حجم البكسل: 12μm
  • استجابة الطيفية: 8μm ~ 14μm
  • NETD النموذجي: ≤25mK
معالجة الصور
  • معدل الإطار الرقمي: 25/30 هرتز/50 هرتز
  • وقت التشغيل: ≤6 ثانية
  • الفيديو الرقمي: RAW/YUV/Matrix-TEMP
  • خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE
  • عرض الصورة: 10 (أسود ساخن / أبيض ساخن / لون مزيف)
الكهرباء
  • واجهة خارجية قياسية: واجهة 30Pin_HRS: DF40C-30DP-0.4V ((51)
  • واجهة خارجية MIPI: 34Pin_Panasonic واجهة رابط: AXE634124
  • واجهة الاتصال: TTL-232/USB2.0
  • واجهة فيديو رقمية: DVP8/LVDS/MIPI/USB2.0/BT.656
  • تشغيل التيار الكهربائي: 4.2-5.5 فولت
  • استهلاك الطاقة النموذجي: 0.65 واط
الميكانيكية
  • الحجم (بما في ذلك العدسة): 17.3 × 17.3 × 24.2 (عدسة 9.1mm) ؛ 17.3 × 17.3 × 30.2 (13mm) ؛ 17.3 × 17.3 × 38 (24mm) ؛ 17.3 × 17.3 × 54 (45mm)
  • الوزن (بما في ذلك العدسة): 13.7±0.5g (عدسة 9.1mm) ؛ 17.9±0.5g (عدسة 13mm) ؛ 27.3±0.5g (عدسة 24mm) ؛ 51±0.5g (عدسة 45mm)
التكيف مع البيئة
  • درجة حرارة التشغيل: -40°C~+70°C
  • درجة حرارة التخزين: -45°C~+85°C
  • الرطوبة: 5٪ ~ 95٪ ، غير مكثفة
  • الاهتزاز: 5.35g، الاهتزاز العشوائي، محور 3
  • التأثير: نصف موجة الصينوس ، 30g / 11ms ، اتجاه التأثير X المحور ، 3 مرات
  • شهادة: ROHS2.0/REACH
  • العدسة البصرية: التركيز الثابت
التطبيقات الصناعية
  • مكافحة الحرائق في الغابات
  • صيانة الطاقة
  • فوتوفولتايك انسبيكشن
  • مراقبة الأمن
  • الأجهزة القابلة للارتداء
  • الأجهزة المحمولة
حول SensorMicro

بصفتها الشركة الرائدة عالمياً في مجال تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات، تفتخر SensorMicro بسنوات من الخبرة العميقة في حلول التصوير الحراري بالأشعة تحت الحمراء.مُسترشدين بالفلسفة الأساسية لـ "SensorMicro"، حس أكثر" و مدفوعاً باحتياجات المستخدمين، نحن مكرسون لفتح الإمكانات الكاملة لتكنولوجيا الأشعة تحت الحمراء، وتقديم منتجات عالية الأداء وخدمات مهنية للعملاء في جميع أنحاء العالم.

الأسئلة الشائعة
ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة؟

لا يحتاج كاشف الطائرة التركيزية تحت الحمراء غير المبردة إلى جهاز مبرد ، ويمكن أن يعمل في درجة حرارة الغرفة وله مزايا البدء السريع ، وانخفاض استهلاك الطاقة ، والحجم الصغير ، والوزن الخفيف ، وطول العمر ،التكلفة المنخفضة وهلم جرا.

ما هي الاعتبارات الرئيسية حول كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟

وتشمل الاعتبارات الرئيسية: دقة الكاشف وحجم البكسل وNETD وجودة الصورة وخيارات العدسة واستهلاك الطاقة والحجم والوزن والواجهة الميكانيكية والكهربائية والميزانية.
