GAVIN615B وحدة كاميرا مدمجة للأمان الحراري MCT MWIR
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع الكاشف | كاشف الأشعة تحت الحمراء MCT المبرد | مبرد تبريد | RS046 |
---|---|---|---|
الدقة | 640 × 512 | مساحة وحدة الصورة | 15 ميكرومتر |
NETD | ≤20mK | منتصف الطول الموجي | 3.7 ~ 4.8 ميكرومتر ميغاواط |
تسليط الضوء | كاميرا أمان حرارية GAVIN615B,كاميرا أمان حرارية MCT,وحدة كاميرا مدمجة MWIR |

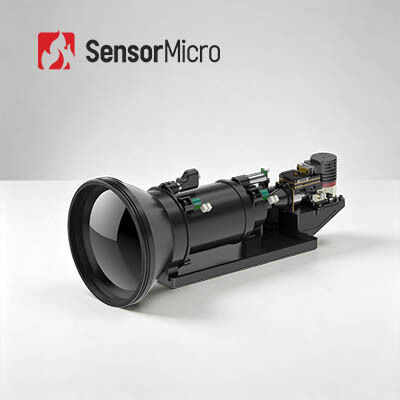

وحدة كاميرا GAVIN615B 640x512 / 15μm المبردة بالأشعة تحت الحمراء MCT MWIR مدمجة في كاميرا الأمان الحرارية
تدمج وحدة الكاميرا المبردة GAVIN615B وحدة HgCdTe المبردة الضوئية المبردة 640 × 512/15 ميكرومتر (تيلورايد الزئبق الكادميوم ، MCT) كاشف الأشعة تحت الحمراء MWIR والمبرد البارد RS046.من خلال اعتماد تقنية MCT ، هذه الوحدة الحرارية للأشعة تحت الحمراء المبردة حساسة للأشعة تحت الحمراء ذات الطول الموجي المتوسط (MWIR) من 3.7 إلى 4.8 ميكرومتر.
في مجال الأمن والمراقبة ، يعتبر GAVIN615B مناسبًا جدًا للاستخدام في المناطق ذات الكثافة السكانية المنخفضة ، وأماكن الإضاءة السيئة ليلاً والأماكن ذات الأحوال الجوية السيئة مثل الأمطار والعواصف والضباب.
مع وحدة الكاميرا المبردة GAVIN615B هذه ، فهي مثالية لعملاء OEM لإجراء التطوير الثانوي وتقليل تكلفة تطبيقات التصوير الحراري بشكل كبير.ويسمح حجمها الصغير بدمجها بسهولة في أنواع مختلفة من كاميرات الأمان الحرارية.
- حساسية عالية ، NETD≤20mK
- كشف بعيد المدى
- معدل إطار قابل للتعديل
- سهولة الدمج في النظام
نموذج | غافين 615 ب |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS046 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤20mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 125 × 92 × 67 |
وزن | ≤650 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر 60 ~ 240 ملم / F4.0 15 ~ 300 ملم / F4 21 ~ 420 ملم / F4 35 ~ 690 ملم / F4.0 |
تعد وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN615B مناسبة لنظام المراقبة طويل المدى والبيئات المعقدة ، مثل المنطقة غير المأهولة بالسكان ، ومراقبة الطقس على مدار الساعة طوال أيام الأسبوع ، ومكان الطقس القاسي.
1. ما هو الفرق بين كاشف Cooled MCT & T2SL؟
يحتاج الضوء المنخفض إلى ضوء طبيعي ويحول صورة الضوء الطبيعي الضعيفة إلى صورة إلكترونية محسنة من خلال مكثف الصورة ؛
تنبعث الأشعة تحت الحمراء النشطة ضوء الأشعة تحت الحمراء وتستخدم شعاع الأشعة تحت الحمراء الذي يعكسه الهدف.لديها إخفاء ضعيف للغاية ؛
لا يحتاج التصوير الحراري إلى أي ضوء وهو عبارة عن رؤية ليلية بالأشعة تحت الحمراء تكتشف اختلاف الأشعة تحت الحمراء بين الأهداف والمشهد أو أجزاء مختلفة من الجسم.لا تتأثر بتغيرات ظروف الإضاءة المحيطة ، أثناء الليل أو حتى في الضباب والمطر والبيئات القاسية الأخرى.
2. هل يمكنك منع التصوير الحراري؟
في معظم الحالات ، لا يمكنك ذلك.لكن الأشعة تحت الحمراء لا يمكنها اختراق الجدران ، كما أن الزجاج يمكنه حجب الأشعة تحت الحمراء.لذا ، إذا كنت لا ترغب في أن يتم الكشف عنك ، فيمكنك الاختباء خلف الزجاج أو الجدران لمنع التصوير الحراري.
