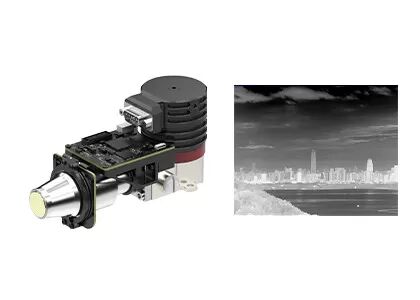

وحدة كاشف الأشعة تحت الحمراء المبردة بدقة 640x512 بدقة 15 ميكرومتر
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS615A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512/15μm | NETD | ≤17mk |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر | مقاس | 147x58.5x71 ملم |
| إبراز | كاشف الأشعة تحت الحمراء المبرد 15μm,كاشف الأشعة تحت الحمراء المبرد 17mK |
||
منتوج وصف

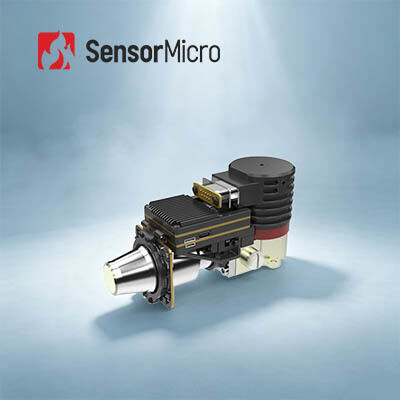

وحدة AD المبردة GAVIN615A
المسرع لـ 640x512 / 15μm RS058 MCT MWIR تبريد كاشف الأشعة تحت الحمراء التكامل
وصف المنتج
وحدات AD المبردة من سلسلة EYAS لديها وظيفة مكبر مسبق لتحويل الإشارة التناظرية من أجهزة الكشف عن الأشعة تحت الحمراء المبردة إلى مخرج تدفق فيديو رقمي.وهي متوفرة مع تنسيقات الدقة المختلفة ومجموعات موجات مختلفة. EYAS615A هو عضو في عائلة EYAS مع كاشف 640x512 @ 15μm MWIR المبرد و RS058 cryocooler المتكاملة.
يحتوي وحدة EYAS615A AD على معدل إطار يصل إلى 120 هرتز، صورة فورية، ITR / IWR، نوافذ، أنماط عمل مضادة للزهور.و يأتي لوحة القرب مع EYAS615A يجعلها مسرعة لعملاء OEM لإجراء اختبار قبول سريع على أجهزة الكشف بالأشعة تحت الحمراء، بدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة على أساس أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
الخصائص الرئيسية
- سهلة التطوير والتكامل
- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة
- هيكل متكامل، الأبعاد متوافقة مع كاشف
- 5 فولت إمدادات واحدة
- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية
مواصفات المنتج
| النموذج | EYAS615A |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤17mK |
| وضع العمل | |
| معدل الإطار | 1~120Hz قابل للتعديل |
| وضع العمل | صورة فورية؛ وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60 دبوس |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 7W |
| الأبعاد (ملم) | 147×58.5×71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
ملف الشركة
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة تمكين الجيل القادم من التصوير والتجسس التطبيقات عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.يحول الأشعة تحت الحمراء الخفية إلى صورة حرارية تحت الحمراء المرئية مع توزيع درجة حرارة سطح الهدفالأجسام المختلفة وحتى أجزاء مختلفة من نفس الجسم لديها قدرة إشعاعية مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2ما الذي يمكن استخدامه للتصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- اختبار غير مدمر
-الوقاية من الأوبئة
-التحمية
-الأمن والمراقبة
-إطفاء الحرائق
....
3ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء، عدسة الأشعة تحت الحمراء، وأجهزة الكترونية مع البرمجيات والخوارزميات المدمجة. إنها الوحدة الأدنى لجهاز التصوير الحراري.
