ارتفاع معدل الإطارات الحرارية MWIR وحدة الكاميرا الأمنية المبردة HgCdTe 640x512 15μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع | وحدة الكاميرا المبردة | تقنية | MCT / HgCdTe |
---|---|---|---|
الدقة | 640 × 512/15 ميكرومتر | حساسية عالية | NETD≤15mK |
مقاس | 155x67x80 ملم | منتصف الطول الموجي | 3.7 ~ 4.8 ميكرومتر |
تسليط الضوء | كاميرا أمان حرارية MWIR,وحدة كاميرا أمان حرارية مبردة |

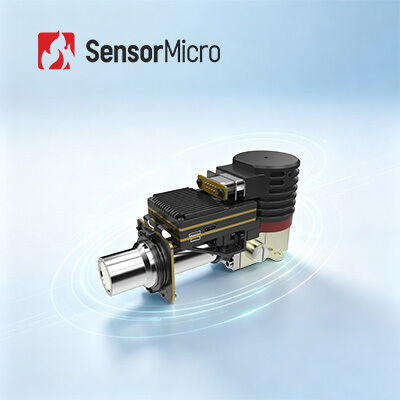

ارتفاع معدل الإطارات المبردة HgCdTe 640x512 / 15μm MWIR وحدة التصوير الحراري مع RS058 Cryo Cooler
GAVIN615A عبارة عن وحدة تصوير حراري متوسطة الموجة مبردة تم تطويرها بواسطة Global Sensor Technology (GST).وهو يتألف من كاشف HgCdTe MWIR IR بحجم 640 × 512 @ 15 ميكرومتر مع مبرد تجميد RS058 ، كما أن الأجهزة الإلكترونية وخوارزميات معالجة الصور المختلفة مدمجة بالفعل لتقديم صور حرارية حادة وواضحة.
تم بالفعل تضمين خوارزميات معالجة الصور المختلفة في إلكترونيات GAVIN615A لإخراج صور الأشعة تحت الحمراء الواضحة في الظلام التام أو الظروف الجوية السيئة.يمكنه الكشف عن المخاطر والتهديدات والتعرف عليها على مسافات طويلة مع تقديم المزيد من تفاصيل الهدف على مسافة قصيرة.
عند تكامله مع كاشف الأشعة تحت الحمراء F2 640x512 / 15μm HgCdTe MWIR ، يمكن تكوين معدل الإطارات لـ GAVIN615A حتى 100 هرتز ، وهو مناسب جدًا للتطبيقات التي تتطلب المراقبة على الأجسام سريعة الحركة.
- تلبية احتياجات الكشف بعيد المدى
- حساسية عالية ، NETD≤15mK
- معدل تأطير عالي
- تصوير حراري عالي الجودة
- سهولة الدمج في النظام
نموذج | غافين 615 أ |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤15mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 155 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر 30 ~ 240 مم / F4 15 ~ 300 ملم / F4 21 ~ 420 ملم / F4 35 ~ 690 ملم / F4.0 |
تستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء ، من أجل تكوين صور لها ، أو الحصول على معلومات درجة حرارة الكائنات ، حتى في بيئات الرؤية المنخفضة.
2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.إنه يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
