وحدة التصوير الحراري غير المبردة بدقة 256x192 و 12μm Pixel Pitch لخفض استهلاك الطاقة 330mW
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | Mini212G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | استهلاك الطاقة | 330 ميجاوات |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≤50 م ك | معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| إبراز | وحدة التصوير الحراري غير المبردة,وحدة التصوير الحراري 256x192 |
||
منتوج وصف

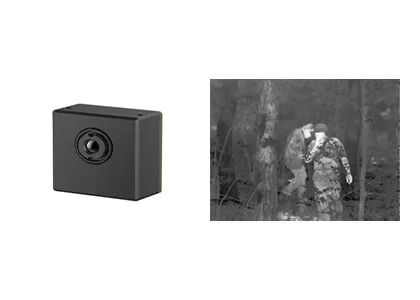

وحدة التصوير الحراري غير المبردة 256 × 192 / 12 ميكرومتر لكاميرات المراقبة
نظرة عامة على المنتج
تمثل وحدة التصوير بالأشعة تحت الحمراء غير المبردة Mini212G2 حلاً أساسيًا ممتازًا للكاميرا الحرارية ومنخفضة التكلفة، وهو مصمم خصيصًا للتطبيقات ذات المتطلبات الصارمة للحجم الصغير والوزن الخفيف والأسعار التنافسية في مجالات الأمن والمراقبة.
تتضمن هذه الوحدة كاشف الأشعة تحت الحمراء المدمج بشكل استثنائي مقاس 256x192/12μm لحزمة مستوى الرقاقة (WLP) الذي يلتقط طيف الأشعة تحت الحمراء طويل الموجة (LWIR) الذي يتراوح من 8 إلى 14μm. بفضل خصائص SWaP-C المحسنة بالكامل، تندمج وحدة الكاميرا الحرارية Mini212G2 بسلاسة في الأجهزة المدمجة مع قيود صارمة على الحجم والوزن.
الميزات الرئيسية
- وحدة مصغرة مع إخراج التصوير الحراري المباشر:مجهزة بكاشف الأشعة تحت الحمراء على مستوى الرقاقة 256×192/12μm الذي تم تطويره ذاتيًا مما يوفر مزايا كبيرة من حيث التكلفة؛ تصميم هيكلي مدمج للغاية بقياس 17 × 17 مم فقط (PCBA) مع وزن منخفض يصل إلى 4 جرام؛ توفر لوحة معالجة ISP المدمجة وخوارزميات الصور المتقدمة صورًا حرارية واضحة مباشرةً
- الكشف الدقيق والتكوين المرن:قياس درجة الحرارة عالي الدقة بدقة تصل إلى ±2 درجة مئوية؛ يدعم قياس البقعة والمساحة والإطار الكامل؛ تتوفر خيارات عدسات مجال الرؤية المتعددة لتلبية متطلبات المراقبة المختلفة
- واجهات غنية لسهولة التكامل:يوفر USB2.0، وMIPI، وDVP، وBT.656، وLVDS وغيرها من واجهات إخراج الفيديو الرقمية؛ متوافق تمامًا مع الواجهات المتوافقة مع معايير الصناعة
مواصفات المنتج
| نموذج | Mini212G2 |
|---|---|
| دقة | 256×192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| NETD | ≥50 مللي ك |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة/10 ملم | 25°/7 ملم | 56 درجة/3.2 ملم | 90 درجة/2.1 مللي متر |
| الوزن (ز) | 7.1 | 6.4 | 4 | 6.8 |
| حجم PCBA (مم) | 17×17 |
| واجهة الفيديو الرقمية | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| واجهة الفيديو التناظرية | نظام CVBS (PAL/NTSC) |
| جهد التشغيل | 3.3 فولت ± 0.1 فولت |
| استهلاك الطاقة النموذجي | 330 ميجاوات |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
تم وضع هذا المنتج في مجالات تشمل الذكاء الاصطناعي للأشياء، والرؤية الآلية، والرؤية الصناعية، ومراقبة الأمن، والمراقبة الليلية.
- الذكاء الاصطناعي للأشياء:مناسب تمامًا للتكامل مع أجهزة AIoT المدمجة مثل الأجهزة المنزلية الذكية والأجهزة القابلة للارتداء والشاشات البيئية الذكية
- الرؤية الصناعية:يستخدم للمراقبة في الوقت الفعلي للمعدات الصناعية وسيناريوهات المعالجة واللحام بالليزر والكشف عن أشباه الموصلات والتطبيقات المماثلة
- المراقبة الأمنية:قادر على اكتشاف المتسللين غير الشرعيين وإطلاق الإنذارات في الوقت الحقيقي
خط منتجاتنا
نحن نقدم مجموعة شاملة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
- مجموعة متنوعة من المنتجات الغنية:توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة
- الأداء المتميز:تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية
- التكامل السهل:تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة
الأسئلة المتداولة
1. كيفية اختيار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد الاختيار على احتياجات المنتج الفعلية والتطبيقات، مع كون السعر عاملاً مهمًا في الاعتبار. بالنسبة للتطبيقات التي لا تكون فيها جودة الصورة أمرًا بالغ الأهمية، فإن أجهزة الكشف عن الأشعة تحت الحمراء ذات الدقة المنخفضة مثل 120x90، أو 256x192، أو 400x300 تكون مناسبة. بالنسبة للتطبيقات التي تتطلب صورًا واضحة جدًا لأغراض خاصة مثل المراقبة عن بعد، يوصى باستخدام أجهزة كشف الأشعة تحت الحمراء بدقة أعلى تبلغ 1280 × 1024.
2. كيفية اختيار اللون الزائف المناسب للتصوير الحراري؟
تعتبر اللوحة ذات اللون الرمادي والأبيض أكثر ملاءمة للأهداف ذات الاختلافات الصغيرة في درجات الحرارة.
تعد اللوحة الحمراء والزرقاء أكثر ملاءمة للمشاهد التي تحتاج إلى تحديد نقاط المشكلة.
الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة.
ملاحظة: بغض النظر عن اللوحة التي تختارها، تبقى قياسات درجة الحرارة الحرارية دون تغيير.
3. كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
العدسة القياسية:مناسبة للأهداف العادية على مسافات مناسبة
عدسة المقربة:مناسب للأهداف الصغيرة نسبيًا التي تحتاج إلى مشاهدتها من مسافات طويلة
عدسة واسعة الزاوية:من الأفضل عرض تفاصيل أكثر للأشياء على مسافات قريبة
عدسة ماكرو:مصمم لمشاهدة أهداف صغيرة جدًا على مسافات قريبة، مثل دوائر الرقائق
