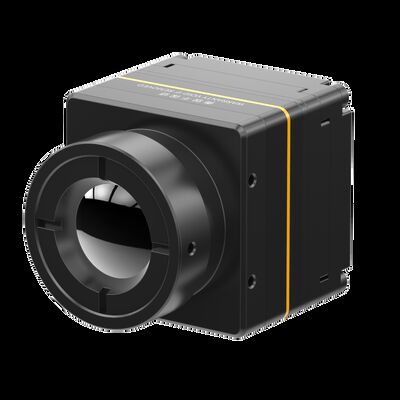

جوهر كاميرا التصوير الحراري FPA غير المبرد مع كاشف الأشعة تحت الحمراء 384x288/17μm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417G3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار الرقمي | 25/30/50 هرتز | دقة | 384x288 /17 ميكرومتر |
|---|---|---|---|
| فيديو رقمية | الخام/YUV422 | NETD | ≥30mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14 ميكرومتر | فيديو تمثيلي | بال/NTSC |
| إبراز | نواة كاميرا التصوير الحراري FPA غير المبردة,قلب كاميرا التصوير الحراري 400x300,قلب الكاميرا الحرارية للكشف عن الأشعة تحت الحمراء 400x300 |
||
منتوج وصف
كاميرا التصوير الحراري غير المبردة FPA الأساسية مع كاشف الأشعة تحت الحمراء 384x288/17μm
وصف المنتج
وحدة الأشعة تحت الحمراء غير المبردة COIN417G2 تدمج كاشف التصوير بالأشعة تحت الحمراء لحزمة مستوى الرقاقة (WLP) 384x288/17μm، ودائرة معالجة الإشارات عالية الأداء وخوارزمية معالجة الصور. تم تحسين الأداء الأساسي للأشعة تحت الحمراء بشكل أكبر من خلال ترقية شريحة ASCI. علاوة على ذلك، يزيد أداء الصورة بنسبة 30% باستخدام خوارزمية معالجة الصور المتقدمة.
تتميز وحدة الأشعة تحت الحمراء COIN417G2 بعرض صور حرارية حادة ونقية وحجم صغير وتكلفة منخفضة.
حتى الآن، قمنا بتزويد شركات التكامل بالعديد من حلول التصوير الحراري بالأشعة تحت الحمراء الناضجة والمستقرة. من الأسهل دمج الوحدة المشتركة للتصوير الحراري من سلسلة COIN في المزيد من المنتجات الطرفية وتقليل تكلفة التكامل بشكل كبير.
يتم استخدام الوحدة الحرارية COIN417G2 في الرؤية الصناعية، ومراقبة الأمن، ومكافحة الحرائق والإنقاذ، والأماكن الخارجية، ورؤية الماكينة، وأجهزة مساعدة السائق المتقدمة وما إلى ذلك.
الميزات الرئيسية
وظائف شاملة وتصميم فعال من حيث التكلفة
• تم تطويره باستخدام كاشف تغليف على مستوى الرقاقة عالي الأداء وذو تكلفة عالية
• متكامل مع خوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة
أداء متميز وتصوير فائق
• حساسية عالية مع NETD<30mK النموذجي
• توفر خوارزميات الصور من الجيل التالي صورًا حرارية أكثر وضوحًا ووضوحًا
امتداد مرن، تكامل سريع
• تتوفر خيارات متعددة للعدسات البصرية لتناسب سيناريوهات التطبيقات المتنوعة
• يدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656
• إخراج بيانات صورة RAW/YUV باستخدام التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة417G3 |
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 384×288 |
| حجم البكسل | 17 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | الخام/YUV422 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0/USB2.0/VPC/USB2.0 وVPC |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| ميكانيكية | |
|
الحجم الأساسي العاري (مم)
|
25.4 ملم × 25.4 ملم × 16.5 ملم
|
| الوزن الأساسي العاري (جم) | 16.6±1 |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
شريكك الموثوق به في مجال الاستشعار بالأشعة تحت الحمراء
- الخبرة التقنية العميقة
بفضل سنوات عديدة من الخبرة في مجال البحث والتطوير وتطبيق تكنولوجيا استشعار الأشعة تحت الحمراء، قمنا ببناء قدرات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار، بالإضافة إلى تكامل النظام. يتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتطورة. - التركيز على الابتكار والتنفيذ العملي في مجال الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بقيادة الإنجازات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل. تتصدر منتجاتنا باستمرار التطبيقات عبر الأمان والمراقبة الصناعية والأنظمة الذكية والمزيد. - محفظة منتجات متنوعة
بدعم من البحث والتطوير المستقل والمسارات التقنية المتعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولًا مخصصة لمجموعة واسعة من الصناعات. - يضمن التحقق الصارم من الموثوقية ضمان الجودة
بدعم من نظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة طوال فترة الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل. - الدعم الفني الاحترافي وخدمات التطوير المشترك
يعمل فريقنا الهندسي بشكل وثيق مع فرق البحث والتطوير والمنتجات الخاصة بالعملاء لتسريع تكامل النظام وتحسين الكفاءة وتقصير وقت الوصول إلى السوق. نجاحك هو مهمتنا المشتركة.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- أجهزة الكشف بالأشعة تحت الحمراء المختلفة المتاحة
- كل من أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات مختلفة وحجم بكسل
- إنتاج الحجم لضمان التسليم السريع
- ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة لطريقة تشخيصية غير جراحية تعتمد على اكتشاف درجة حرارة سطح الجسم. يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم ما وتصورها على شكل خريطة لتوزيع درجة الحرارة.
2. ما الذي يمكن استخدام التصوير الحراري بالأشعة تحت الحمراء فيه؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء عمليات فحص المنزل وتحديد العيوب الهيكلية والأعطال الكهربائية والأعطال الميكانيكية والتغيرات الفسيولوجية في الأشخاص والحيوانات وغير ذلك الكثير.
3. ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر، يكون الاختبار بسيطًا وسريع الاستجابة بدون ضرر، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للتصوير الحراري الطبي، فهو فعال للغاية للعثور على المشاكل الخفية في جسم الإنسان، وهو آمن بنسبة 100% بدون إشعاع أو ألم، وهو أداة مثالية للفحص الصحي المبكر.
بالنسبة للتصوير الحراري الطبي، فهو فعال للغاية للعثور على المشاكل الخفية في جسم الإنسان، وهو آمن بنسبة 100% بدون إشعاع أو ألم، وهو أداة مثالية للفحص الصحي المبكر.
