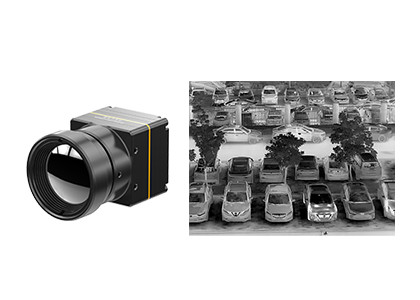

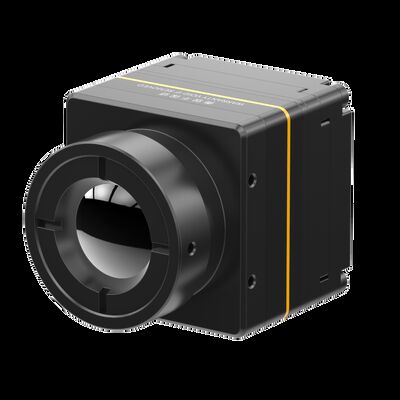

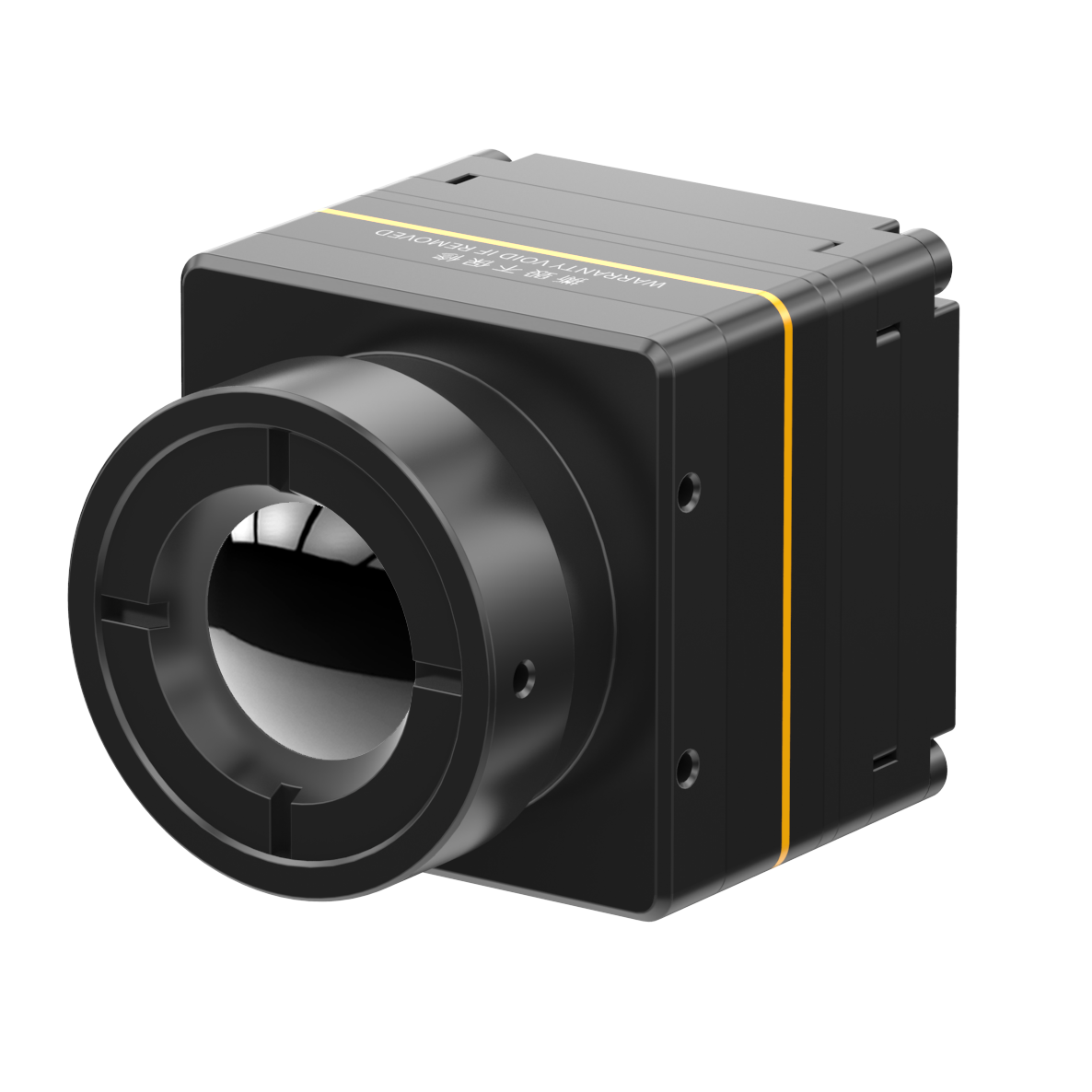

وحدة حرارية فائقة الصغر غير مبردة مع عدسة 9.1 / 13 / 19mm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة 417G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 384x288 /17 ميكرومتر | NETD | ≤50 م ك |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | مقاس | 21 × 22.3 × 15.6 ملم (مع عدسة 9.1 ملم) |
| نطاق درجة الحرارة | -20 ℃ ~ + 550 ℃ (قابلة للتخصيص) | دقة درجة الحرارة | ±3 درجة مئوية أو ±3% |
| إبراز | وحدة حرارية غير مبردة مع عدسة 9.1 مم,وحدة حرارية غير مبردة مع عدسة 13 مم,وحدة كاميرا حرارية مع عدسة 19 مم |
||
منتوج وصف
وحدة كاميرا الأمن الحرارية
وحدة حرارية غير مبردة للأمن والمراقبة مع عدسة 9.1 / 13 / 19 مم
وصف المنتج
أطلقت SensorMicro مرة واحدة وحدة حرارية COIN417 بهيكل صغير للغاية يبلغ حجمه تقريبًا حجم عملة الدولار. الآن ، تأتي هنا جيل جديد: وحدة COIN417G2 الحرارية غير المبردة. & nbsp؛ ليس فقط تم تحديث الهيكل ، ولكن أيضًا ترقيات الأداء الشامل.
تستخدم النواة بالأشعة تحت الحمراء COIN417G2 أحدث إصدار من كاشف الأشعة تحت الحمراء على مستوى رقاقة 384x288 بدون TEC.من خلال التأكيد على الوظائف والطبيعة العلمية والراحة كمركز وهدف للتصميم بدلاً من المظهر ، يولي الإصدار الجديد المزيد من الاهتمام للأداء. يقلل الجسم الجزء المكدس بهيكله العام الأكثر إيجازًا.
إنه يدمج كاشف تصوير بالأشعة تحت الحمراء على مستوى رقاقة (WLP) 400x300@17 & mu؛ m ، ودارة معالجة إشارات عالية الأداء وخوارزمية معالجة الصور.
تتميز الوحدة الحرارية COIN417G2 بعرض صور حرارية حادة وواضحة وحجم صغير وتكلفة منخفضة. كما أن لديها وظيفة قياس درجة الحرارة الاختيارية مع نطاق قياس من -20 درجة مئوية ~ 550 درجة مئوية لقياس درجة الحرارة الصناعية.
الميزات الرئيسية
- حجم صغير: 25.4x25.4x29.3mm (مع عدسة 9.1mm)
- خفيف الوزن: 29g & plusmn؛ 3g (مع عدسة 9.1mm)
- NETD نموذجي & le؛ 40mk
- جودة صورة محسنة
- استهلاك منخفض للطاقة
- التطوير والتكامل السريع
مواصفات المنتج
| نموذج | COIN417G2 / R |
| أداء كاشف الأشعة تحت الحمراء | |
| مواد | VOx |
| القرار | 400 & times؛ 300 |
| درجة البكسل | 17 & mu؛ m |
| النطاق الطيفي | 8 & mu؛ m ~ 14 & mu؛ m |
| NETD نموذجي | & le؛ 40mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز / 30 هرتز / 25 هرتز |
| وقت البدء | 3 ثوانٍ |
| فيديو تناظري | PAL / NTSC |
| فيديو رقمي | RAW / YUV / BT656 |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) تقليل الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| التكبير الرقمي | 1X ~ 8X تكبير مستمر ، حجم الخطوة 1/8 (إخراج YUV) |
| عرض الصورة | أسود ساخن / أبيض ساخن / لون زائف |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50Pin_HRS: DF40C-50DP-0.4V (51) ، (HRS ، ذكر) |
| لوحة تمديد USB | Type-C |
| واجهة الاتصال | TTL-232 / USB2.0 |
| واجهة الفيديو الرقمية | CMOS8 / CMOS16 / LVDS / USB2.0 |
| جهد الإمداد | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.7 واط |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10 درجة مئوية ~ + 50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 0 درجة مئوية ~ 550 درجة مئوية ؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | أكبر من & plusmn؛ 3 درجة مئوية أو & plusmn؛ 3٪ |
| قياس درجة الحرارة الإقليمية | دعم الحد الأقصى والحد الأدنى ومتوسط قيمة درجة الحرارة الإقليمية الناتجة |
| SDK | Windows / Linux / ARM ؛ تحقيق تحليل دفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الفيزيائية | |
| الحجم (مم) | 25.4 & times؛ 25.4 & times؛ 29.3 (مع عدسة 9.1 مم) 25.4 & times؛ 25.4 & times؛ 41.2 (مع عدسة 13 مم) 25.4 & times؛ 25.4 & times؛ 40 (مع عدسة 19 مم) |
| وزن | 29g & plusmn؛ 3g (مع عدسة 9.1 مم) 42g & plusmn؛ 3g (مع عدسة 13 مم) 44g & plusmn؛ 3g (مع عدسة 19 مم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| الرطوبة | 5٪ ~ 95٪ ، غير متكثف |
| الاهتزاز | 5.35grms ، 3 محاور |
| صدمة | موجة جيبية نصفية ، 40 جرام / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
| الشهادات | ROHS2.0 / REACH |
| البصريات | |
| عدسة اختيارية | ثابتة حرارية: 9.1 مم / 13 مم / 19 مم |
| مستوى الحماية | IP67 |
التطبيقات الصناعية
يمكن استخدام الوحدة الحرارية COIN417G2 في التصوير الحراري ، ومراقبة الأمن ، ومكافحة الحرائق والإنقاذ ، والخارج ، و AIoT ، والأجهزة الذكية ، وحمولات الطائرات بدون طيار ، و ADAS إلخ.
عدسات مختلفة متاحة
الأسئلة الشائعة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة لطريقة التشخيص غير الغازية بناءً على اكتشاف درجة حرارة سطح الجسم. يتم تسجيل الإشعاع تحت الأحمر (IR) المنبعث من جسم ما وتصوره في شكل خريطة توزيع درجة الحرارة.
2. ما الذي يمكن استخدامه للتصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء عمليات فحص منزلية ، وتحديد العيوب الهيكلية ، والأخطاء الكهربائية ، والأخطاء الميكانيكية ، والتغيرات الفسيولوجية في الأشخاص والحيوانات وغير ذلك الكثير.
3. ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، من السهل اختباره وسريع الاستجابة دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للتصوير الحراري الطبي ، من الفعال جدًا العثور على المشكلات الخفية في جسم الإنسان ، وآمن بنسبة 100٪ بدون إشعاع وألم ، مما يجعله أداة مثالية للفحص الصحي المبكر.
