xالنطاق الطيفي | 3.7 ~ 4.8 ميكرومتر (ميغاواط) | يستعمل ل | كاميرة مراقبة |
---|---|---|---|
الدقة | 1280 × 1024/12 ميكرومتر | بحجم | 165x86x107 ملم |
حساسية عالية | NETD≤20mK | معدل الإطار | 50 هرتز / 100 هرتز |
تسليط الضوء | وحدة حرارية مبردة 1280 × 1024,وحدة حرارية فائقة الوضوح 12um,كاميرا أمان حرارية RS422 |

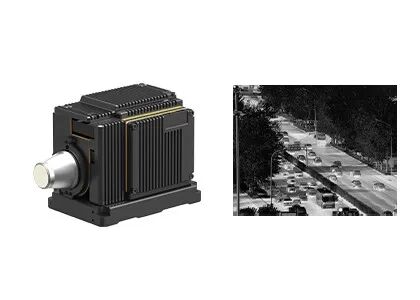

وحدة حرارية مبردة فائقة الوضوح 1280 × 1024 12 ميكرون للمراقبة طويلة المدى
تدمج وحدة الكاميرا الحرارية عالية الدقة GAVIN1212 مجموعة كبيرة من كاشف الأشعة تحت الحمراء المبرد 1280 × 1024/12 ميكرومتر MWIR مع مبرد ديوار (ddc) بالداخل.
تعتمد الوحدة الحرارية عالية الدقة العديد من خوارزميات معالجة الصور الذكية ، مثل تصحيح عدم التوحيد ، والتحكم التلقائي في الكسب ، وغيرها لضمان جودة التصوير الحراري الجيدة.بفضل الواجهات الغنية والحجم الصغير والموثوقية العالية والتوسع القوي ، يسهل تصميم الوحدة المستخدم النهائي بدء التكامل السريع.تدعم وحدة الأشعة تحت الحمراء هذه المراقبة على مدار الساعة طوال أيام الأسبوع.يمكن تثبيته على منصات مثل الكاميرات الأمنية والأبراج المحمولة جواً وأبراج المركبات وما إلى ذلك.
- تلبية احتياجات الاكتشاف بعيد المدى
- حساسية عالية ، NETD≤20mK
- مجال رؤية واسع ، دقة تصل إلى 1280 × 1024
- سهولة الدمج في النظام
- واجهة DVP / Cameralink ، إخراج صورة RAW / YUV
- تتوفر مجموعة متنوعة من عدسات الزووم البصري المستمر
نموذج | غافين 1212 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 1280 × 1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
المبرد | RS058F |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤ 8 دقيقة |
NETD (20 درجة مئوية) | ≤20mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس ؛واجهة إخراج خاصة HDMI |
فيديو تمثيلي | / |
فيديو رقمية | مخرج HDMI: YUV إخراج Cameralink: 16bit RAW / YUV |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 24V ± 1V |
استهلاك طاقة مستقر | 16 واط |
الأبعاد (مم) | 165 × 86 × 107 |
وزن | ≤1600 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر: 37.5 ~ 750 ملم / F4.7 تكبير ثابت: 19 مم / F2 ؛40 مم / F2 ؛240 مم / F2.0 |
تعد وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN1212 مناسبة لنظام المراقبة طويل المدى والبيئات المعقدة ، مثل المنطقة غير المأهولة بالسكان ، ومراقبة الطقس على مدار الساعة طوال أيام الأسبوع ، ومكان الطقس القاسي.
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء ، من أجل تكوين صور لها ، أو الحصول على معلومات درجة حرارة الكائنات ، حتى في بيئات الرؤية المنخفضة.
2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
