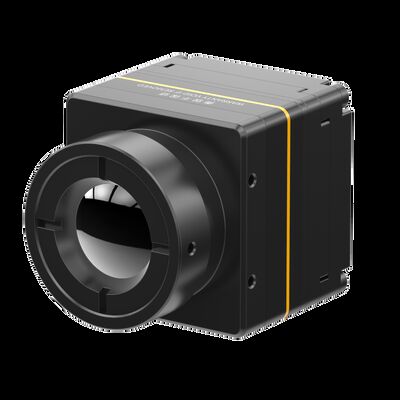

وحدة الكاميرا الحرارية غير المبردة مع دقة 640x512 استهلاك طاقة منخفض 0.7W وحجم مضغوط 22.2 × 22.2 × 23.9mm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | ميكو608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 /8 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | الحجم (مم) | 22.2×22.2×23.9 (مع عدسة 6 مم) |
| فيديو رقمية | يو اس بي/ميبي | فيديو تمثيلي | PAL (افتراضي) / NTSC |
| إبراز | وحدة الكاميرا الحرارية غير المبردة IP67,وحدة الكاميرا الحرارية لخوارزمية الصور الذكية,كاميرا الأمان الحرارية VOx |
||
منتوج وصف

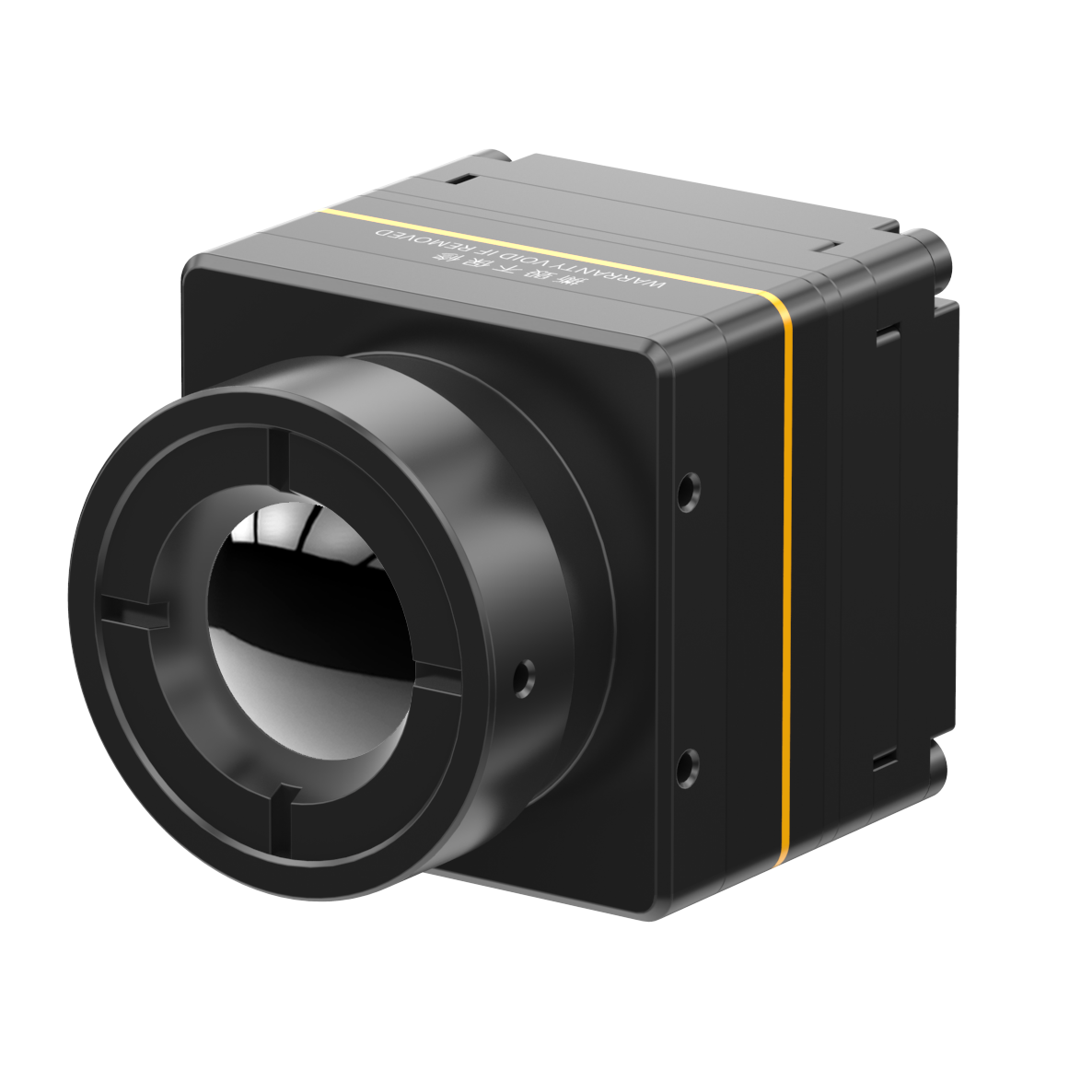

وحدة الكاميرا الحرارية غير المبردة مع خوارزميات الصور الذكية المختلفة
نظرة عامة على المنتج
وحدة الكاميرا الحرارية غير المبردة LWIR لكاميرا الأمن الحرارية
وحدة الأشعة تحت الحمراء غير المبردة COIN417G2 هي نسخة جيل جديد من COIN417 تم تطويرها بواسطة SensorMicro. إنه يدمج كاشف التصوير بالأشعة تحت الحمراء لحزمة مستوى الرقاقة (WLP) 400x300@17μm، ودائرة معالجة الإشارات عالية الأداء وخوارزمية معالجة الصور. هناك ثلاثة أنواع من العدسات للوحدة الحرارية COIN417G2: العدسات الحرارية الثابتة 9.1㎜/13㎜/19㎜ لمسافات مراقبة مختلفة.
باستخدام كاشف الأشعة تحت الحمراء WLP وتحسين SWaP (الحجم والوزن والطاقة)، تم تقليل استهلاك الطاقة النموذجي لـ COIN417G2 بنسبة 50%، من 1.4 واط إلى 0.7 واط، مع الحفاظ على الأداء. تم تقليل وقت بدء التشغيل بشكل كبير من 10 ثوانٍ إلى 3.5 ثوانٍ. تضمن الوحدة مستوى حماية IP67 وتجتاز اختبار ESD: تفريغ التلامس ±4KV، تفريغ الهواء ±8KV.
تتميز وحدة الأشعة تحت الحمراء COIN417G2 بتصوير حراري حاد وواضح وحجم صغير وتكلفة منخفضة. يتضمن وظيفة قياس حراري اختيارية مع نطاق قياس من -20 درجة مئوية إلى 550 درجة مئوية لقياس درجة الحرارة الصناعية (يدعم التخصيص والتوسع).
تلبي الوحدة الحرارية COIN417G2 متطلبات قياس درجة الحرارة عن بعد ويمكن دمجها في الكاميرات الحرارية المختلفة.
الميزات الرئيسية
التوافق السائد، فعالة من حيث التكلفة
- مجهزة بكاشف الأشعة تحت الحمراء ApexCore 640×512/8μm، مما يوفر تصويرًا حراريًا واضحًا مع أداء متميز من حيث التكلفة
- مدمج مع شريحة ASIC مخصصة لتحقيق كفاءة عالية في استخدام الطاقة
تصميم SWaP الأمثل
- البعد المقطعي: 22.2×22.2×23.9 ملم فقط (بما في ذلك عدسة 6 ملم)
- الوزن 17±1.5 جرام فقط
- استهلاك منخفض للطاقة: 680 ميجاوات
سهولة التطوير والتكامل السريع
- فيديو تناظري أصلي أو إخراج فيديو رقمي، يدعم معايير CVBS/USB/MIPI - لا يتطلب أي تطوير إضافي
- سهولة التركيب مع الحد الأدنى من جهد التصميم الهيكلي
مواصفات المنتج
| نموذج | ميكو608 |
|---|---|
| كاشف الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| NETD | ≥30mK/F1.0/25 درجة مئوية |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| عدسة بصرية | |
| التركيز/F # | 3.2/F1.0 | 6 ملم/F1.0 | 8.7 ملم/F1.0 |
| مجال الرؤية | 91 درجة (أفقي) × 73 درجة (رأسي) | 47.7 درجة (ارتفاع) × 38.2 درجة (فولت) | 33 درجة (أفقي) × 26 درجة (رأسي) |
| نطاق الكشف (8 بكسل) | 99 م (طول الشخص 5'11 بوصة) 360 م (مركبة 4 م × 3 م) |
| يكتب | تركيز حراري ثابت |
| أول ختم/طلاء للعدسة | IP67 |
| معالجة الصور | |
| فيديو تناظري | PAL (افتراضي) / NTSC |
| الفيديو الرقمي | يو اس بي/ميبي |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | ≥6 ثانية |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| اللون الزائف | 11 نوعًا - قابلة للتخصيص |
| الواجهة الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 3PIN (A1251-WV-S-3P) | واجهة 9PIN (A1251-WV-S-9P) | واجهة 26PIN (DF56C-26S-0.3V-51) |
| واجهة الفيديو | كفبس | يو اس بي | MIPI |
| مزود الطاقة | |
| جهد الإمداد | تيار مستمر: 5 فولت ~ 24 فولت |
| استهلاك ثابت للطاقة | ≥680 ميجا واط عند 5 فولت، 23 ±3 درجة مئوية |
| ميكانيكية | |
| مقاس | 22.2 مم × 22.2 مم × 23.9 مم (بما في ذلك عدسة مقاس 6 مم) |
| وزن | 17 ± 1.5 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | موجة نصف جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| شهادة | بنفايات 2.0/الوصول |
التطبيقات الصناعية
يمكن استخدام الوحدة الحرارية MICO608 في التصوير الحراري ومراقبة الأمن ومكافحة الحرائق والإنقاذ والأماكن الخارجية والذكاء الاصطناعي للأشياء والأجهزة الذكية وأجهزة مساعدة السائق المتقدمة والمزيد.
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات الغنية
توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
الأداء المتميز
تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
التكامل السهل
تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
لماذا تحظى تقنية التصوير الحراري بشعبية كبيرة في الرؤية الليلية؟
في صناعة الرؤية الليلية، يتمتع التصوير الحراري بمزايا بارزة في الكشف عن المسافات الطويلة والإخفاء ومقاومة بيئات التصوير القاسية.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء في أنظمة رؤية المركبات؟
أنظمة رؤية المركبات للتصوير الحراري بالأشعة تحت الحمراء هي نوع من نظام ADAS (نظام مساعدة القيادة المتقدم) الذي يحول الأشعة تحت الحمراء للأهداف إلى صور بالأشعة تحت الحمراء مرئية للعين المجردة. تحدث الأشعة تحت الحمراء بشكل مستمر ولا تتأثر بالعوامل الجوية الخارجية. ولذلك، فإن أنظمة رؤية السيارة المدعومة بتقنية التصوير الحراري لا تتأثر بظروف مثل الليل والمطر والثلج والضباب والرمال والغبار، ويمكنها تقديم صور واضحة للطريق أمام السيارة في جميع الأوقات، مع القضاء أيضًا على تداخل الوهج أثناء القيادة الأمامية.
