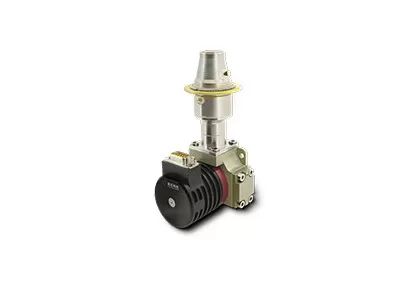

جهاز كشف الأشعة تحت الحمراء المبرد للاندماج السريع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| التبريد بالتبريد | LS711H/RS028 | دقة | 640x512/15 ميكرومتر |
|---|---|---|---|
| درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية | الأعلى. معدل الإطار | 100 هرتز |
| NETD | 20 م ك (F2/F4) | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | كاشف الأشعة تحت الحمراء MCT 320x256,كاشف الأشعة تحت الحمراء للتكامل السريع MCT,مجموعة مبرد ديوار المتكاملة MWIR |
||
منتوج وصف
وصف المنتج

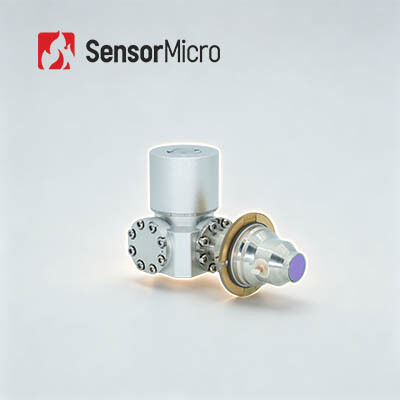

تم تصميم جهاز الكشف عن الأشعة تحت الحمراء المبرد بـ C615H HOT للجيل القادم من أنظمة التصوير الحراري المدمجة، ويستفيد من تكنولوجيا أجهزة الاستشعار من النوع الثاني وآلية التبريد الصوتي الخطي.مجهزة بـ 640 × 512، 15 ميكروبيكسل مجموعة الطائرة التركيزية تعمل في 150 كيلومترا، فإنه يوازن بين جودة التصوير من الدرجة الأولى مع فوائد SWaP ملحوظة.
يسهل الديوار المصغّر (φ33 × 37.5 × 70 مم) والبارد الصخري (φ26 × 55.8 مم) الاندماج الميكانيكي. عند 235 غرامًا فقط و 3 واط طاقة ثابتة ، إلى جانب التبريد السريع لمدة 2.5 دقيقة و ≥ 25 ،الـ 000 ساعة MTTF، فإنه يوفر موثوقية عالية ويقلل من تكاليف الصيانة المستمرة لحلول التصوير الحراري النهائية.
الخصائص الرئيسية
تصميم محسّن من أجل SWaP
- حجم الـ Dewar: φ33 × 37.5 × 70 mm؛ كريوكولر: φ26 × 55.8 mm، مما يسمح بالاندماج المرن
- انخفض الوزن إلى 235 غرامًا؛ انخفض استهلاك الطاقة المستقر إلى 3 واط
تبريد سريع، بدء سريع
- وقت التبريد أقصر من 2.5 دقيقة
مدة حياة أطول، تشغيل فعال
- MTTF ≥ 25,000 ساعة
مواصفات المنتج
| المعلم | المواصفات |
|---|---|
| النموذج | C615H |
| مواد حساسة | T2SL |
| القرار | 640 × 512 |
| حجم البيكسل | 15 ميكرومتر |
| رد الفعل الطيفي | 3.7 ± 0.2 μm ~ 4.8 ± 0.2 μm |
| NETD النموذجي | 20 mK (F2/F4) |
| أقصى معدل إطار | 100 هرتز |
| معدل البكسل الفعال | ≥ 99.76% |
| عدم توحيد الاستجابة | ≤ 8% |
| درجة حرارة العمل | -45 °C ~ +71 °C |
| جهاز التبريد | LS711H. RS028 |
| وقت التبريد (23 درجة مئوية) | ≤ 3 دقيقة. ≤ 2.5 دقيقة |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 3 واط |
| الحجم (ملم) | التبريد الصاخب: φ26 × 55.8 86 × 43 × 57 ديور: 33 × 37.5 × 70 |
| الوزن (غ) | ≤ 235 |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبردة بالتبريد الاصطناعي C615H MWIR على نطاق واسع في العديد من المجالات مثل NDT ومراقبة البيئة والمراقبة بعيدة المدى والبحوث العلمية وغيرها.
حولنا
بصفتها الشركة الرائدة عالمياً في مجال تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات، تفتخر SensorMicro بسنوات من الخبرة العميقة في حلول التصوير الحراري بالأشعة تحت الحمراء.مُسترشدين بالفلسفة الأساسية لـ "SensorMicro"، حس أكثر" و مدفوعاً باحتياجات المستخدمين، نحن مكرسون لفتح الإمكانات الكاملة لتكنولوجيا الأشعة تحت الحمراء، وتقديم منتجات عالية الأداء وخدمات مهنية للعملاء في جميع أنحاء العالم.
الأسئلة الشائعة
1ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة من طريقة التشخيص غير الغازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
2ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
الصورة الحرارية تحت الحمراء يمكن استخدامها لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأعطال الكهربائية، والأعطال الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات، وأكثر من ذلك بكثير.
3ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
- بالنسبة للاختبارات غير المدمرة ، فمن السهل اختبارها والرد السريع دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
- بالنسبة للكشف الحراري الطبي، فهي فعالة جداً في العثور على المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100٪، بدون إشعاع وألم، مما يجعلها أداة مثالية لفحص الصحة المبكر.
