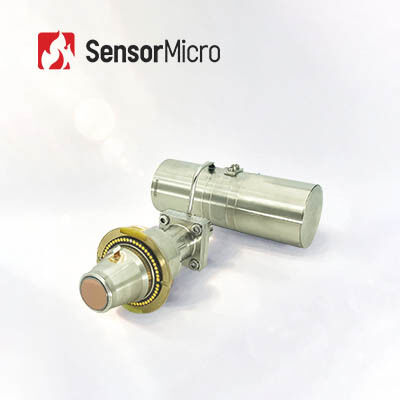

تصميم مرن MWIR كاشف الأشعة تحت الحمراء المبردة 640x512/15μm مجمع ديوار المتكامل لسهولة التكامل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميجاوات | تكنولوجيا | التصوير الحراري بالأشعة تحت الحمراء |
|---|---|---|---|
| درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية | دقة | 640x512/15 ميكرومتر |
| الأعلى. معدل الإطار | 120 هرتز | NETD | 16mK (F2)؛ 18 م ك (F4) |
| إبراز | كاشف الأشعة تحت الحمراء المبرد بالصور الحرارية الواضحة,كاشف الأشعة تحت الحمراء المبرد MWIR 640x512,مجموعة مبرد ديوار مدمجة 15 ميكرومتر |
||
منتوج وصف
نظرة عامة على المنتج

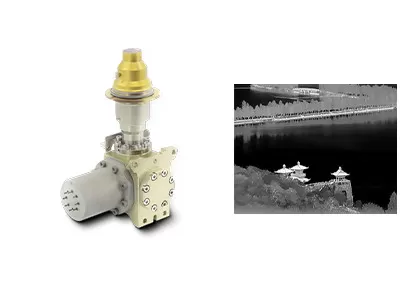

جهاز C615M MWIR هو كاشف أشعة تحت حمراء مبرد عالي الأداء من HgCdTe (MCT) تم تطويره بواسطة SensorMicro. يتميز بمواصفات 640×512 / 15 ميكرومتر المعتمدة على نطاق واسع، وهو مصمم لمجموعة واسعة من التطبيقات بما في ذلك أنظمة المراقبة بعيدة المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات الكشف عن تسرب الغاز.
تكوين C615M RS058 قابل للتبديل مع معظم المنتجات الرئيسية الشبيهة بـ Scorpio عند تجهيزها بمبرد Stirling المدمج RS058. تصميم الـ dewar، وأبعاد المبرد، والواجهات الميكانيكية/الكهربائية متطابقة تقريبًا، مما يسمح لمدمجي الكاميرات باستبدال نظيرهم المعيب الحالي ببساطة بـ C615M RS058 والمتابعة بالتكوين الداخلي - لا يلزم إعادة تصميم.
الميزات الرئيسية
جودة صورة حادة
- توحيد ممتاز للصورة مع معدل بكسل فعال >99.5%
- FPA معتمد على نطاق واسع يوفر أداء تصوير واضح وسلس
تنوع عالي وإمداد موثوق
- واجهات موحدة مع قابلية تبديل وتشغيل بسيطة
- إنتاج ضخم مع اتساق قوي وتسليم مستقر
تكوين مرن لاحتياجاتك الخاصة
- خيارات قابلة للتخصيص لنطاق الاستجابة الطيفية، ورقم F، وواجهة التركيب
- أنواع متعددة من المبردات المتاحة لتناسب متطلبات التطبيقات المختلفة
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C615M MWIR |
|---|---|
| المادة الحساسة | MCT |
| الدقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| وضع التشغيل | لقطة؛ أوضاع تكامل ITR/IWR؛ وضع النافذة؛ منع التوهج |
| سعة الشحنة | 6.36 Me⁻ (ITR)، 4.99 Me⁻ (IWR) |
| النطاق الديناميكي | ≥ 75 ديسيبل |
| قناة الإخراج | 4؛ حتى 10 ميجاهرتز لكل مخرج |
| أقصى معدل إطارات | 120 هرتز |
| NETD نموذجي | F2: 16 ملي كلفن؛ F4: 18 ملي كلفن |
| معدل البكسل الفعال | ≥ 99.76% |
| عدم انتظام الاستجابة | ≤ 8% |
| مبرد قابل للتكوين | RS058 | RS046 | LS734 |
| نوع المبرد | مبرد Stirling دوار | مبرد Stirling دوار | مبرد Stirling خطي |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤ 6 واط | ≤ 5 واط | ≤ 10 واط |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤ 12 واط | ≤ 11 واط | ≤ 45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 32 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق | ≤ 5 دقائق 30 ثانية | ≤ 4 دقائق |
| أقصى حجم (مم) | 145×58.5×71 | 120×46.5×81.5 | الضاغط: Φ46×122؛ الـ Dewar: Φ40×114 |
| الوزن (جم) | ≤ 600 | ≤ 350 | ≤ 1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات، بما في ذلك:
- الاختبارات غير الإتلافية (NDT)
- المراقبة البيئية
- المراقبة بعيدة المدى
- البحث العلمي
حول SensorMicro
تركز SensorMicro على تقنية التصوير الحراري بالأشعة تحت الحمراء، وتتخصص في توفير مجموعة شاملة من المنتجات الأساسية، بما في ذلك كاشفات الأشعة تحت الحمراء المبردة وغير المبردة عالية الأداء، والوحدات الحرارية، وقلوب الأشعة تحت الحمراء. تعمل هذه المنتجات كـ "عيون" للإدراك الحراري، مما يمكّن مجموعة واسعة من الصناعات من حلول الأشعة تحت الحمراء الموثوقة والفعالة.
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الإشعاع تحت الأحمر والطاقة الحرارية لجمع المعلومات حول الأجسام. يقوم بتحويل الإشعاع تحت الأحمر غير المرئي إلى صورة حرارية بالأشعة تحت الحمراء مرئية تُظهر توزيع درجة الحرارة لسطح الهدف. الأجسام المختلفة - وحتى الأجزاء المختلفة من نفس الجسم - لها قدرات إشعاع مختلفة وقوة انعكاس للأشعة تحت الحمراء.
2. ما الذي يمكن استخدامه للتصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- الاختبارات غير الإتلافية
- الوقاية من الأوبئة
- التصوير الحراري
- الأمن والمراقبة
- مكافحة الحرائق
- وغيرها الكثير...
3. ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف أشعة تحت حمراء، وعدسة أشعة تحت حمراء، وإلكترونيات أجهزة مع برامج وخوارزميات مدمجة. إنها الوحدة الدنيا لجهاز التصوير الحراري.
