| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615S |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| NETD | 22 م ك؛ 25 م ك | تكنولوجيا | الأشعة تحت الحمراء |
|---|---|---|---|
| دقة | 640 × 512 / 15 ميكرومتر | النطاق الطيفي | 7.7 ~ 9.4 (LW) |
| مادة | T2SL | مقاس | 148x58.5x71 ملم |
| إبراز | كاشف الأشعة تحت الحمراء المبرد LWIR بدقة 640x512,كاشف الأشعة تحت الحمراء المبرد لتطبيقات الأمان 15 ميكرومتر,مجموعة مبرد ديوار متكاملة للأشعة تحت الحمراء LWIR |
||
منتوج وصف
نظرة عامة على المنتج

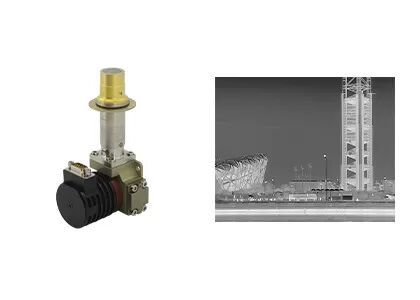

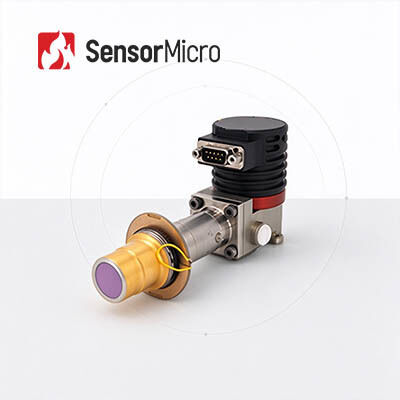

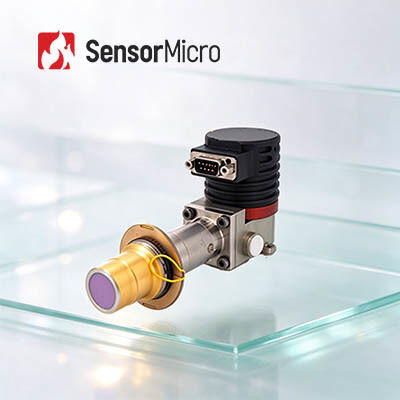

يتميز كاشف الأشعة تحت الحمراء المبرد C615S LWIR بدقة 640*512 مع بكسل بحجم 15 ميكرومتر. تم بناؤه على تقنية شبكة التراكب الثنائية الأبعاد (T2SL) الرائدة عالميًا، والتي تتيح القدرة على الإنتاج الضخم وتفيد المستخدمين في النهاية بسعر أكثر معقولية دون المساس بالأداء. يسمح الحجم والواجهة القياسية الصناعية للعملاء بالتبديل والاستفادة من أحدث تقنية T2SL دون الحاجة إلى مزيد من الاستثمار في البحث والتطوير.
بدون خوف من التداخل، فإن كاشف الشبكة الفائقة C615S LWIR مناسب للكشف عن الأهداف في الخلفيات المعقدة، مثل السفن في البحر في مشاهد مع انعكاس الضوء على سطح الماء، والطائرات مقابل السماء الغائمة، والبيئات الصعبة المماثلة.
الميزات الرئيسية
الكشف طويل الموجة، محصن ضد التداخل
- قدرة اختراق قوية في الرمال والغبار، قابلة للتكيف مع البيئات المعقدة
- غير متأثر بالوهج في ضوء الشمس الساطع أو على أسطح المياه
- قدرة محسنة على اكتشاف الأجسام ذات درجات الحرارة المنخفضة
تقنية T2SL لقيادة اتجاهات الصناعة
- كفاءة كمية أعلى مع حساسية فائقة
- ضوضاء منخفضة وعدم انتظام ممتاز
تنوع عالي، إمداد مستقر
- رقم بؤري قابل للتخصيص
- جودة متسقة في الإنتاج الضخم
مواصفات المنتج
| الموديل | C615S |
|---|---|
| المادة الحساسة | T2SL |
| الدقة | 640*512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر ± 0.2 ميكرومتر ~ 9.4 ميكرومتر ± 0.3 ميكرومتر |
| وضع التشغيل | لقطة؛ أوضاع التكامل ITR/التشابك والتجميع؛ وضع النوافذ؛ منع التوهج |
| سعة الشحنة | ITR: 12.22Me-/6.67Me- التشابك والتجميع: 24.44Me-/13.33Me- |
| النطاق الديناميكي | ITR: ≥76dB التشابك والتجميع: ≥77dB |
| قناة الإخراج | 4؛ تصل إلى 22.5 ميجاهرتز لكل مخرج |
| الحد الأقصى لمعدل الإطارات | 220 هرتز |
| NETD النموذجي | 25mK (F2 ITR) 22mK (التشابك والتجميع F2) |
| معدل البكسل الفعال | ≥99.5% |
| عدم انتظام الاستجابة | ≤8% |
| مبرد قابل للتكوين | RS058F |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤8 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤20 واط |
| مزود الطاقة | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤5 دقائق و 30 ثانية |
| الحد الأقصى للحجم (مم) | 148*58.5*71 |
| الوزن (جم) | ≤570 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يُستخدم مستشعر الأشعة تحت الحمراء المبرد C615S LWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
خدمة موحدة
- وثائق كاملة: أدلة المنتج، وأدلة الإعداد، ومراجع الاختيار. ابدأ العمل دون تخمين.
- مساعدة التطوير والاختبار: اختبار العينات المتكاملة، وتقييم الأداء، والتحقق من المعلمات بسهولة.
- مجموعة أدوات مطور متقدمة: حزم تطوير البرامج (SDKs)، وواجهات برمجة التطبيقات (APIs)، والخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
- الدعم الفني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
- الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
أسئلة متكررة
1. كيف يعمل ميكروبولومتر مصفوفة البؤرة غير المبردة؟
باستخدام مبدأ التأثير الحراري الإشعاعي للأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الإشعاع تحت الحمراء إلى طاقة حرارية باستخدام مادة ماصة للأشعة تحت الحمراء، مما يتسبب في زيادة درجة حرارة المادة الحساسة. يتغير معلم فيزيائي معين للمادة الحساسة وفقًا لذلك ويتم تحويله إلى إشارة كهربائية أو إشارة ضوء مرئي من خلال آلية تحويل مصممة لتحقيق اكتشاف الكائن.
2. ما هي ميزة ميكروبولومتر VOx غير المبرد؟
لا يتطلب كاشف مصفوفة البؤرة غير المبرد للأشعة تحت الحمراء جهاز تجميع مبرد مدمج (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة. يوفر مزايا مثل بدء التشغيل السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة. على الرغم من أن حساسية كواشف مصفوفة البؤرة غير المبردة للأشعة تحت الحمراء ليست جيدة مثل الكواشف المبردة للأشعة تحت الحمراء، إلا أن سنوات من التطوير جعلت نسبة التكلفة إلى الأداء الخاصة بها أفضل بوضوح من الكواشف المبردة، مما يوفر آفاق تطبيق أوسع.
