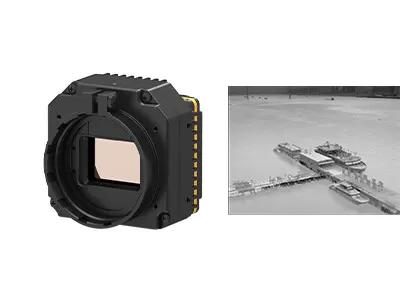

وحدة مستشعر الكاميرا الحرارية LWIR VOx FPA قدرة قوية على التكيف مع البيئة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | PLUG617R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| يكتب | الكاميرا الحرارية للطائرة بدون طيار | مادة | VOx |
|---|---|---|---|
| دقة | 640 × 512/17 ميكرومتر | NETD | ≥40 مللي كلفن |
| مقاس | 44.5x44.5x50.8 (مع عدسة 19 ملم) | المدى الطيفي | 8 ~ 14 ميكرومتر |
| إبراز | وحدة استشعار الكاميرا الحرارية LWIR,وحدة استشعار الكاميرا الحرارية VOx,الكاميرا الحرارية FPA بدون طيار |
||
منتوج وصف
وحدة استشعار الكاميرا الحرارية LWIR VOx FPA قابلية قوية للتكيف مع البيئة
وصف المنتج
تتضمن وحدة التصوير الحراري PLUG617R كاشف الأشعة تحت الحمراء VOx LWIR غير المبرد المفضل في السوق مع وظيفة قياس درجة الحرارة الاختيارية تتراوح بين -20 °C ~ 550 °C.تم تصميم PLUG617R خصيصا للشحن الثقيل المركبة الجوية التجارية بدون طيار.
الطائرة بدون طيار المجهزة بوحدة PLUG617R الحرارية يمكن أن تعمل طوال النهار والليل دون مصادر ضوئية خارجيةمع مسافة مرئية من عدة مئات من الأمتارويمكن أيضا تحديد بسرعة الجسم البشري في بيئة معقدة أو في ظروف التمويه. يمكن استخدام هذه الطائرات بدون طيار IR في البيئة المعقدة من الزلزال، الحريق،في التيار الجبلي أو في الكوارث الأخرىيمكن أن تحدد بسرعة موقع الأشخاص المحاصرين، وتحديد الخطر المحتمل على الطريق المتضرر، وتحسين كفاءة الإنقاذ إلى حد كبير؛يمكن استخدامه أيضا للبحث عن موظفي التمويه في الليل، في الغابة، الضباب أو بيئات أخرى مع إغلاق الرؤية، لمساعدة ضباط إنفاذ القانون في مكافحة المجرمين.
يمكن استخدام الطائرات بدون طيار المجهزة بكاميرا PLUG617R الحرارية أيضًا في مجالات أخرى ، مثل التنفيذ والإنقاذ وتطبيقات مكافحة الحرائق ومراقبة الحيوانات وما إلى ذلك.
الخصائص الرئيسية
- NETD≤40mk، حساسية عالية
- أداء مستقر
- التكامل السهل
- جودة الصورة الواضحة والتفاصيل
- نطاق درجة الحرارة قابلة للتخصيص
- القدرة القوية على التكيف مع البيئة
مواصفات المنتج
| النموذج | PLUG617R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | ≤40mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | ≤15s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656/LVDS ؛ دعم بروتوكول نقل الفيديو UVC |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر ، حجم الخطوة 1/8 (مخرج UV) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 4 ~ 6 فولت |
| استهلاك الطاقة النموذجي | <2W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق الحرارة | -20°C~150°C، 100°C~550°C |
| دقة الحرارة | أعلى من ± 2 درجة مئوية أو 2٪ (معتاد) |
| SDK | دعم ويندوز / لينكس SDK؛ تحقيق تحليل تيار الفيديو والتحويل من مستوى الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 44.5x44.5x50.8 (مع عدسة 19 ملم) |
| الوزن | 127g±3g (مع عدسة 19mm) |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| شهادة | RoHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 19 ملم |
التطبيقات الصناعية
الكاميرا الحرارية PLUG617R للطائرات بدون طيار يمكن استخدامها للتفتيش على الطاقة الكهربائية، التفتيش الضوئي، الكشف عن حماية البيئة، البحوث العلمية، التصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ في حالات الكوارث، منع حرائق الغابات، السلامة الحضرية، الخ
خدمة مخصصة
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة من طريقة التشخيص غير الغازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
2ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية تحت الحمراء لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأخطاء الكهربائية، والأخطاء الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات وغيرها الكثير.
3ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، فمن السهل الاختبار وسريع الاستجابة دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للكاميرا الحرارية الطبية، فهي فعالة جداً في إيجاد المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100% دون إشعاع وألم، وهي أداة مثالية لفحص صحي مبكر.
