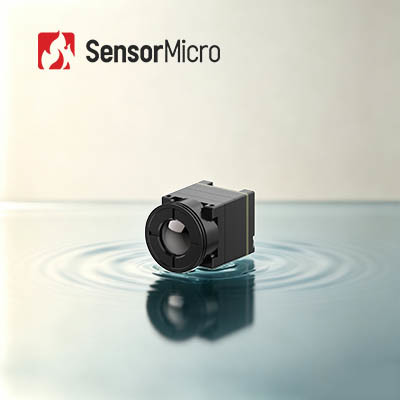

وحدة الكاميرا الحرارية غير المبردة ذات الدقة 640x512 ذات الوزن الخفيف واستهلاك الطاقة المنخفض
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ROHS2.0/REACH |
| رقم الموديل | iTL612PLUS |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| المدى الطيفي | 8 ~ 14 ميكرومتر | دقة | 640 × 512 / 12 ميكرومتر |
|---|---|---|---|
| NETD | ≥25mK | استهلاك الطاقة النموذجي | 0.65 واط |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز | جهد الإمداد | 4.2-5.5 فولت |
| إبراز | كاميرا حرارية خفيفة الوزن بدون طيار,كاميرا حرارية بدون طيار لوضع التعتيم الخطي,قلب كاميرا حرارية RoHS UAV |
||
منتوج وصف

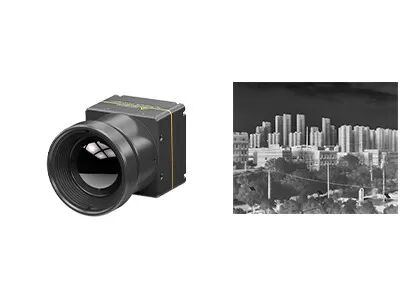

وحدة الكاميرا الحرارية غير المبردة 640x512/12μm خفيفة الوزن
نظرة عامة على المنتج
تم تطوير جوهر الكاميرا الحرارية iTL612 PLUS بواسطة SensorMicro. ويتميز بتصميم مصغر للغاية وصغير الحجم وخفيف الوزن، مما يجعله قابلاً للدمج بسهولة في الكاميرات الأمنية لتطبيقات المراقبة في جميع الأحوال الجوية.
تم تصميم قلب الكاميرا هذا حول كاشف مستوى الرقاقة ApexCore 640×512/12μm، ويضع معايير جديدة في SWaP (الحجم والوزن والطاقة) بمقطع عرضي يبلغ 17.3×17.3 ملم فقط ووزن 13.7 جرام. يدعم واجهات الإخراج المتعددة بما في ذلك DVP8، وLVDS، وMIPI، وUSB 2.0، وBT.656، ويوفر حساسية حرارية استثنائية تبلغ 25 مللي كلفن بينما يستهلك ما يصل إلى 0.65 وات.
الميزات الرئيسية
-
خفة لا مثيل لها والحد الأدنى من الحملحجم مصغر للغاية: 17.3×17.3×24.2 ملم (بما في ذلك عدسة 9.1 ملم)خفيف الوزن للغاية: 13.7±0.5 جرام (بما في ذلك عدسة 9.1 ملم)استهلاك طاقة منخفض للغاية: يصل إلى 0.65 واط
-
مدعوم من ApexCore، أكثر حساسية وأكثر وضوحًاتم تطويره استنادًا إلى الجيل التالي من كاشف الأشعة تحت الحمراء ApexCore بحساسية حرارية أقل من 25 مللي كلفنمعزز بخوارزميات معالجة الصور المتقدمة للحصول على وضوح تصوير فائق
-
سهولة التطوير والتكامل السلستتوفر خيارات عدسات متعددة لسيناريوهات التطبيقات المختلفةيدعم واجهات إخراج الصور المتعددة: DVP8، LVDS، MIPI، USB 2.0، وBT.656إخراج بيانات RAW/YUV/Matrix-TEMP مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | iTL612PLUS |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥25mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | خام/YUV/ماتريكس-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 (أسود حار/أبيض حار/لون زائف) |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V(51) |
| واجهة MIPI الخارجية | 34Pin_واجهة موصل باناسونيك: AXE634124 |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | 17.3×17.3×24.2 (عدسة 9.1 ملم) 17.3×17.3×30.2 (عدسة 13 ملم) 17.3×17.3×38 (عدسة 24 مم) 17.3×17.3×54 (عدسة 45 ملم) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5 جرام (عدسة 9.1 ملم) 17.9±0.5 جرام (عدسة 13 ملم) 27.3±0.5 جرام (عدسة 24 ملم) 51±0.5 جرام (عدسة 45 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 30 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 9.1/13/24/45 ملم |
التطبيقات الصناعية
مكافحة حرائق الغابات
صيانة الطاقة
التفتيش الكهروضوئي
مراقبة الأمن
الأجهزة القابلة للارتداء
الأجهزة المحمولة
مزايا المنتج
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات الغنية
توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
الأداء المتميز
تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
التكامل السهل
تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو وسيلة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء، وذلك من أجل صياغة صور لها، أو الحصول على معلومات عن درجة حرارة الأجسام، حتى في البيئات منخفضة الرؤية.
كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي لعدم الاتصال وتحديد تقنية الأشعة تحت الحمراء. إنه يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لمجموعة المستوى البؤري من خلال النظام البصري للأشعة تحت الحمراء الذي يمكن أن يمر عبر الأشعة تحت الحمراء. يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى الإشارة الكهربائية المقابلة، ثم من خلال التضخيم ومعالجة الفيديو، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
