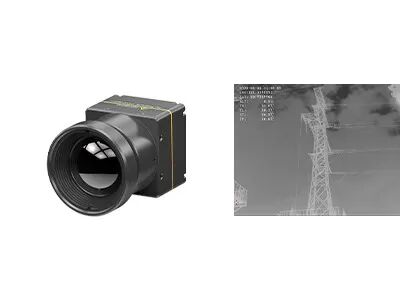

دقة 640 × 512، حجم بكسل 8 ميكرومتر، 30 ميجا كيه، وحدة التصوير الحراري NETD لتكامل كاميرا الأمان
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| المدى الطيفي | 8 ~ 14 ميكرومتر | دقة | 640x512 /8 ميكرومتر |
|---|---|---|---|
| جهد الإمداد | 4-5.5 فولت | معدل الإطار الرقمي | 30/50 هرتز |
| NETD نموذجي | ≥30 مللي كلفن | واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| إبراز | كاميرا حرارية 12um UAV أساسية,كاميرا حرارية للمركبات الجوية بدون طيار,أساسية للكاميرا الحرارية بدون طيار بدون طيار |
||
منتوج وصف
640 * 512 / 8μm وحدة التصوير الحراري المدمجة في كاميرا الأمن
لمحة عامة عن المنتج
ويعد مركز الكاميرا الحرارية iTL608 من SensorMicro حلًا مضغوطًا وخفيف الوزن مصممًا لدمجها بسلاسة في كاميرات الأمن، مما يتيح قدرات مراقبة موثوقة في جميع الأحوال الجوية.
تتضمن هذه الكاميرا تحت الحمراء المتقدمة جوهر كاشف حراري تحت الحمراء بحجم 640*512، حزمة مستوى رقاقة 8μm (WLP)صور حرارية حادة بدقة وتفاصيل استثنائية.
الخصائص الرئيسية
- تصميم خفيف للغاية
الأبعاد المدمجة من 13 * 13 * 18.3 ملم والوزن من 6.7 ± 1.5 غرام (بما في ذلك عدسة 6 ملم) ، مما يوفر كثافة تكامل متفوقة - حساسية عالية، اكتشاف دقيق
8μm حجم بكسل صغير للغاية مع دقة 640 * 512 للتفاصيل الدقيقة والصور الواضحة ؛ NETD نموذجي ≤ 30mK للكشف الموثوق به عن الاختلافات الدقيقة في درجة الحرارة - تطوير مبسط، اندماج سريع
خيارات عدسة بصرية متعددة؛ يدعم واجهات MIPI/USB 2.0/BT.656؛ إنتاج بيانات الصورة RAW وYUV مع منفذ متسلسل / تحكم I2C
مواصفات المنتج
| النموذج | ITL608 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640*512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT656 |
| فولتاج التغذية | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 * 13 * 18.3 مم (قطر العدسة الخارجي Φ12.3 مم) مع عدسة 8.7mm: 13 * 13 * 19.8 mm (قطر العدسة الخارجي Φ15.6 mm) مع عدسة 16.7mm: 13 * 13 * 27.9 mm (قطر العدسة الخارجي Φ22.2 mm) مع عدسة 30 مم: 13 * 13 * 39 مم (قطر العدسة الخارجي Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5g (6mm lens) 7.5±1.5g (عدسة 8.7mm) 17±1.5g (16.7mm عدسة) 42.7±1.5g (30mm lens) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5٪ ~ 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يعد قلب الكاميرا الحرارية iTL608 مثاليًا لـ: مكافحة الحرائق في الغابات ، صيانة الطاقة ، فحص الطاقة الكهروضوئية ، مراقبة الأمن ، الأجهزة القابلة للارتداء ، الأجهزة المحمولة ، وغيرها.
مزايا خط المنتجات
- حساسية عالية وأداء ممتاز مع تكنولوجيا الأشعة تحت الحمراء الرائدة في العالم
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة في كل من التنسيقات غير المبردة والمبردة بأحجام مختلفة من البكسلات
- قدرات الإنتاج الضخم مع ثلاثة خطوط إنتاج تدعم الإنتاج السنوي لملايين أجهزة الكشف
حول SensorMicro
تم تأسيس SensorMicro مع اعتقاد بسيط ولكن قوي: يجب أن تخدم الابتكارات احتياجات العالم الحقيقي. مهمتنا هي تمكين الناس والأنظمة من رؤية ما وراء السطحالمشاكل، والإمكانيات التي تكمن تحتها.
من خلال تحويل الحرارة غير المرئية إلى بيانات مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية الأصول الحيوية، والتنقل في التعقيدات بوضوح.نهجنا الذي يركز على العملاء أولاً ووجودنا التجاري العالمي أنشأوا SensorMicro كشريك موثوق به في مجال الأمن، مكافحة الحرائق، التفتيش الصناعي، الرعاية الطبية، الرؤية الآلية، مراقبة البيئة، ومبادرات حيادية الكربون.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، كل الأشياء ذات درجات حرارة فوق الصفر المطلق (-273 درجة مئوية) تنبعث منها إشعاع الأشعة تحت الحمراء.التصوير الحراري بالأشعة تحت الحمراء يستخدم أجهزة الكاميرا لقياس اختلاف درجات الحرارة بين الأهداف وخلفيتها، لإنشاء صور حرارية تُصور هذه الاختلافات.
2كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الأشعة تحت الحمراء المنبعثة من الأهداف تدخل نطاق الكشف الحراري ويحول هذا الإشعاع إلى إشارات كهربائيةوالتي يتم تضخيمها ومعالجتها لإنشاء صور تحت الحمراء المرئية.
3ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
أجهزة الكشف عن الطائرة التركيزية تحت الحمراء المبردة تعمل عند درجات حرارة منخفضة توفرها أجهزة الكشف عن التبريد (DDC). وهي توفر حساسية أعلى من أجهزة الكشف غير المبردة ،تمكين الكشف عن اختلافات درجة الحرارة الأكثر دقة وكشف الكائنات بعيدة المدى (أكثر من عشرة كيلومترات)ومع ذلك، فإن بنيتها المعقدة تؤدي إلى تكاليف أعلى مقارنة بأجهزة الكشف غير المبردة.
