640x512 وحدة التصوير الحراري المدمجة في الطائرات بدون طيار للفحص
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدقة | 640 × 512/17 ميكرومتر | نوع | كاميرا حرارية للطائرة بدون طيار |
|---|---|---|---|
| NETD | ≤40 مليون كلفن | النطاق الطيفي | 8 ~ 14 ميكرومتر |
| بحجم | 44.5 × 44.5 × 50.8 (مع عدسة 19 ملم) | مادة | VOx |
| تسليط الضوء | 640x512 وحدة التصوير الحراري,وحدة التصوير الحراري للطائرات بدون طيار,كاميرا الفحص الحراري بدون طيار |
||
منتوج وصف

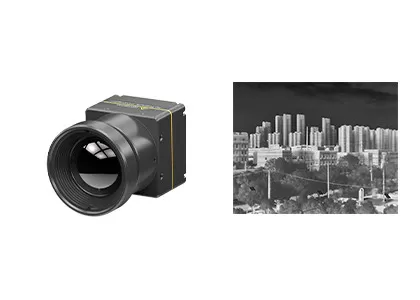

640x512 وحدة التصوير الحراري المدمجة في الطائرات بدون طيار للفحص
وحدة الكاميرا الحرارية غير المبردة
غير مبرد LWIR VOx 640x512 / 17μm كاميرا حرارية بدون طيار للمركبات الجوية غير المأهولة
وصف المنتج
تدمج وحدة التصوير الحراري PLUG617R كاشف الأشعة تحت الحمراء غير المبرد VOx LWIR المفضل في السوق مع وظيفة قياس درجة الحرارة الاختيارية التي تتراوح من -20 ~ 550 ℃.تم تصميم PLUG617R خصيصًا للمركبة الجوية التجارية بدون طيار ذات الحمولة الثقيلة.
يمكن للطائرة بدون طيار المزودة بالوحدة الحرارية PLUG617R العمل طوال النهار والليل بدون مصادر إضاءة خارجية.يمكنه اختراق الدخان الكثيف والضباب والظروف المعاكسة الأخرى ، بمسافة بصرية تصل إلى عدة مئات من الأمتار.يمكنه أيضًا التعرف بسرعة على جسم الإنسان في بيئة معقدة أو في ظروف التمويه.
حتى الآن ، قدمنا لعملائنا العديد من حلول التصوير الحراري بالأشعة تحت الحمراء الناضجة والمستقرة.من خلال نواة الكاميرا بدون طيار هذه ، يسهل على عملاء OEM إجراء اختبار قبول سريع على الوحدات الحرارية GST ، وبدء التطوير الثانوي السريع وتقليل تكلفة تطويرها بشكل كبير.
الخصائص الرئيسية
- NETD≤40mk ، حساسية عالية
- أداء مستقر
- سهولة الدمج
- جودة وتفاصيل صورة واضحة
- نطاق درجة حرارة قابلة للتخصيص
- قدرة قوية على التكيف مع البيئة
مواصفات المنتج
| نموذج | PLUG617R |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640 × 512 |
| مساحة وحدة الصورة | 17 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | ≤40 م ك |
| معالجة الصورة | |
| معدل الإطار | 25 هرتز / 30 هرتز |
| وقت بدء التشغيل | ≤15 ثانية |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | RAW / YUV / BT656 / LVDS ؛دعم بروتوكول نقل الفيديو UVC |
| وضع يعتم | خطي / مدرج تكراري / مختلط |
| تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 (إخراج YUV) |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC / AGC / IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | 50pin_HRS |
| وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
| مصدر التيار | 4 ~ 6 فولت |
| استهلاك الطاقة النموذجي | ＜ 2 واط |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
| نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
| دقة درجة الحرارة | أكبر من ± 2 ℃ أو 2٪ (نموذجي) |
| SDK | دعم Windows / Linux SDK ؛تحقيق تحليل وتحويل دفق الفيديو من التدرج الرمادي إلى درجة الحرارة |
| الخصائص البدنية | |
| الأبعاد (مم) | 44.5 × 44.5 × 50.8 (مع عدسة 19 ملم) |
| وزن | 127 جرام ± 3 جرام (مع عدسة 19 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| شهادة | بنفايات 2.0 / تصل |
| بصريات | |
| عدسة اختيارية | تركيز ثابت أثيرمال: 19 ملم |
تطبيقات صناعية
يمكن استخدام الكاميرا الحرارية PLUG617R للطائرات بدون طيار لفحص الطاقة الكهربائية ، والفحص الكهروضوئي ، والكشف عن حماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة في حالات الكوارث والإنقاذ ، والوقاية من حرائق الغابات ، والسلامة الحضرية ، إلخ.
حل حمولات الطائرات بدون طيار
إيجابياتنا
أسئلة وأجوبة
1. في أي الصناعات تستخدم أجهزة كشف الأشعة تحت الحمراء لصفيف المستوى البؤري؟
كاشف المستوى البؤري بالأشعة تحت الحمراء هو المكون الأساسي لنظام التصوير الحراري ، وهو المفتاح لاكتشاف وتحديد وتحليل معلومات الأشعة تحت الحمراء للأشياء.لديها مجموعة واسعة من التطبيقات في حركة المرور والتفتيش والمراقبة الأمنية والأرصاد الجوية والطب وغيرها من الصناعات.
2. ما هي خصائص كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟
يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد.يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة وحساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة ، بينما لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى بيئة مبردة ويمكن أن يعمل في درجة حرارة الغرفة.
