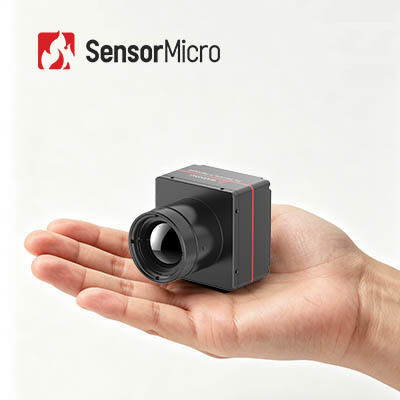

جوهر الكاميرا الأشعة تحت الحمراء غير المبردة LWIR مع دقة 1280x1024 12μm حجم البكسل والتشغيل بدون مصراع للتصوير الحراري الواضح
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | المدى الطيفي | 8 ~ 14 ميكرومتر |
|---|---|---|---|
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | واجهة الفيديو الرقمية | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| إبراز | LWIR Uncooled Infrared Camera Core,Infrared Camera Core 1280x1024,Thermal Camera Core 12uM |
||
منتوج وصف

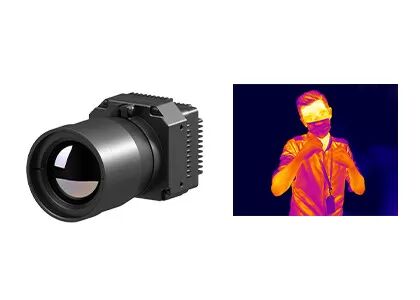

محور الكاميرا تحت الحمراء غير المبردة LWIR 1280x1024/12μm مع تصوير حراري واضح
لمحة عامة عن المنتج
تم تطوير نواة الكاميرا الحرارية غير المبردة iSE1212 من قبل SensorMicro ، المتخصصة في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن الصور الحرارية ووحدات الأشعة تحت الحمراء.
هذه الوحدة الحرارية تقدم صور حرارية تصل إلى 1280 × 1024 بكسل، تكشف عن أصغر التفاصيل بدقة استثنائية.يوفر حجم البكسل المقلص 12μm دقة فضائية متفوقة ويتطابق مع تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاق.
يتم تطبيق النواة الحرارية تحت الحمراء iSE1212 عبر تطبيقات متنوعة ، مما يوفر حلول معلومات بصرية ليلا ونهارا وضوء ضعيف وكل الظروف الجوية.
الخصائص الرئيسية
- صور عالية الوضوح مع صور سلسةيوفر صورة حرارية بميكابيكسل مع أداء سلس وبدون تأخير مجال رؤية أوسع تغطية زاوية أكبر
- التشغيل بدون مصراع للأداء الصامت- لا يتطلب معايرة الشاشة أثناء الاستخدام ، مما يلغي تعثر الصورة الشائع في التصاميم التقليدية. العملية الصامتة تساعد على تجنب الكشف عن الأهداف.
- غنية بالخصائص وسهلة الاندماج- يدعم خوارزميات عالية الدقة، الصورة في الصورة، OSD قابلة للتخصيص، وضع النوم، معايرة النقرة الواحدة، والتوافق مع مختلف شاشات Micro OLED.متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة، مما يسمح بتطوير ثانوي سهل ودمج نظام مرن.
مواصفات المنتج
| النموذج | iSE1212 | |
| أجهزة الكشف عن الأشعة فوق البنفسجية | ||
| مواد حساسة | VOx | |
| القرار | 1280×1024 | |
| حجم البيكسل | 12μm | |
| رد الفعل الطيفي | 8μm ~ 14μm | |
| NETD النموذجي | ≤30mK | |
| معالجة الصور | ||
| البكسلات الفعالة | 1280×1024 | |
| معدل الإطار الرقمي | 25 هرتز/30 هرتز/50 هرتز | |
| وقت البدء | 7s | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/RAW | |
| خوارزمية الصورة | NUC/DRC/DNS/DDE/SFFC | |
| بدون مصراع | مدعوم | |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| توجيه الصورة | الأفقي/العمودي/الشمالي | |
| زيادة الرقمية | 1x/2x/4x/8x | |
| سطوع الصورة | أوتوماتيكي / يدوي | |
| تباين الصورة | أوتوماتيكي / يدوي | |
| وضع التعويض | الدليل | |
| الشبكة | مدعوم | |
| وظيفة النظام | ||
| وضع النوم | مدعوم | |
| إعداد القائمة | قابلة للتخصيص | |
| لغة القائمة | الصينية / الإنجليزية | |
| معايرة التبديل | مدعوم | |
| لوحة مفاتيح | ≥4 ((يمكن تخصيص وظائف الزر) | |
| القيادة بواسطة OLED | دعم I2C ، 16 بت / 24 بت الموازية الميناء ، datavalid وغيرها من إشارات شاشة المحرك القيادة المباشرة Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A يدعم إشارات العرض MIPI ويمكن تشغيل شاشة IBOE VX039FHP-NH4 مباشرة. |
|
| برامج الكمبيوتر | ||
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو | |
| الكهرباء | ||
| واجهة خارجية قياسية | 50pin: BP040SB-50-0114-B-R0 | |
| واجهة الاتصال | TTL-232/USB | |
| واجهة الفيديو الرقمية | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| مكونات التوسيع | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| واجهة كهربائية | ||
| فولتاج التغذية | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 1.2W@25Hz@23±3°C | |
| ميكانيكية / عدسة | ||
| حجم القلب العاري ((ملم) | 38×39×28 | 68×69×302 |
| وزن النواة العارية ((g) | 65±3 | 88.5±3 |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 25 ملم / 35 ملم | التركيز الثابت: 50 ملم/100 ملم العدسة ذات المحرك: 75mm/100mm/150mm زيادة مستمرة: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| مكونات الشاشة | اختياري | |
| مستوى الحماية | IP67 ((العدسة الأمامية) | |
| التكيف مع البيئة | ||
| درجة حرارة العمل | -40°C~+70°C | |
| درجة حرارة التخزين | -45°C~+85°C | |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة | |
| اهتزاز | 5.35g، اهتزاز عشوائي، 3 محور | |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات | 500 غرام @ 1 ثانية |
| الشهادة | ROHS2.0/REACH | |
التطبيقات الصناعية
يتم استخدام وحدة التصوير بالأشعة تحت الحمراء iSE1212 على نطاق واسع في الرؤية الصناعية وإطفاء الحرائق والإنقاذ ومراقبة الأمن والمراقبة الخارجية والرؤية الآلية والإلكترونيات الاستهلاكية وغيرها.
حول SensorMicro
مدفوعة باحتياجات المستخدمين، تلتزم SensorMicro بتطوير متعمق وتحسين مستمر لمنتجات الأشعة تحت الحمراء وحلول التطبيقات.نحن نقدم منتجات أجهزة عالية الجودة ونشارك تجربة التطبيق المهنية، وتقدم حلول مخصصة مصممة لمتطلبات فريدة من صناعات مختلفة.
شبكة الخدمة العالمية تضمن الدعم الفني في الوقت المناسب وخدمة ما بعد البيع، مما يجعلنا شريك موثوق به للعملاء في جميع أنحاء العالم.سينسور مايكرو سوف تستمر في الدفاع عن فلسفة "حس أكثر"، وتعميق الابتكار التكنولوجي في التصوير الحراري تحت الحمراء، وتوسيع حدود التطبيق، والمساهمة في التقدم في مختلف الصناعات من خلال حلول تحت الحمراء الموثوقة والذكية.
الأسئلة الشائعة
كيف تختار دقة جهاز الكشف بالأشعة تحت الحمراء المناسبة؟
هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار أجهزة الكشف بالأشعة تحت الحمراء ذات دقة أقل مثل 120x90إذا كنت بحاجة إلى صور واضحة جدا لأغراض خاصة مثل المراقبة عن بعد، يمكنك اختيار أجهزة الكشف بالأشعة تحت الحمراء عالية الدقة من 1280x1024.
كيفية اختيار لون مزيف مناسب للتصوير الحراري؟
الأبيض الرمادي أكثر ملاءمة للأهداف ذات الاختلافات الحرارية الصغيرة. الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى العثور على نقاط المشكلة.الأحمر الحديدي هو اللون المعتاد في صناعة الطاقةملاحظة: بغض النظر عن اللوحة التي تختارها، فإن قياس درجة الحرارة الحرارية لن يتغير على الإطلاق.
كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
العدسات القياسية يمكن أن تلتقي بالأهداف العادية على مسافات مناسبة. تعد عدسات التلفوتو مناسبة للأهداف الصغيرة نسبياً التي تحتاج إلى النظر إليها من مسافات طويلة.لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، العدسات ذات الزاوية العريضة أفضل. العدسات الكبيرة هي لمشاهدة أهداف صغيرة جداً على مسافات قريبة ، مثل دوائر الرقاقة.
