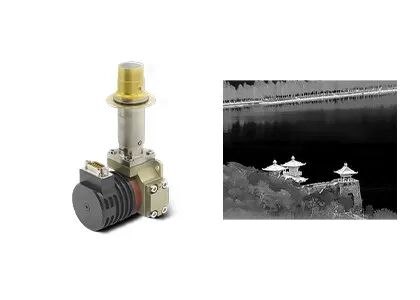

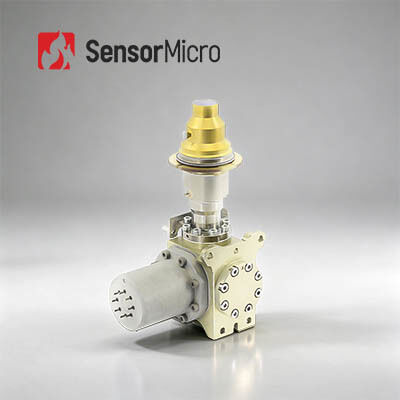

16mK حساسية عالية 640x512 دقة MWIR كاشف الأشعة تحت الحمراء المبردة مجمع ديوار المبرد المتكامل مع 3.7 ~ 4.8μm مجموعة الطيفية MW
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| الأعلى. معدل الإطار | 120 هرتز | تكنولوجيا | التصوير الحراري بالأشعة تحت الحمراء |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميجاوات | دقة | 640x512/15 ميكرومتر |
| درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية | NETD | 16mK (F2)؛ 18 م ك (F4) |
| إبراز | كاشف الأشعة تحت الحمراء المبرد MWIR,كاشف الأشعة تحت الحمراء المبرد بدقة 12um,كاشف 640x512 MWIR |
||
منتوج وصف
لمحة عامة عن المنتج
يحتوي كاشف C615M MCT MWIR المبرد على دقة 640 × 512 وحجم بكسل 15μm ، يعمل ضمن نطاق طول الموجة 3.7 ∼ 4.8μm. ويوفر حساسية عالية وجودة صورة واضحة ،مصممة خصيصًا لتلبية متطلبات التطبيقات الحرارية عالية الأداءتتوفر مجموعة متنوعة من التبريدات الصاخبة عالية الكفاءة للتكوين المرن ، وتلبية متطلبات متنوعة لتصميم خفيف الوزن ، واستهلاك طاقة منخفض ،والموثوقية العالية في مكونات الأشعة تحت الحمراء.
C615M RS058 قابلة للتبادل مع معظم المنتجات الشائعة مثل العقرب عندما يتم تكوينها مع سخان ستيرلينغ متكامل RS058.والواجهة الميكانيكية / الكهربائية متطابقة تقريبا، مما يسمح لمكملات الكاميرا ببساطة بإزالة نظيرها الخاطئ القديم وربط C615M RS058 القابل للتبادل بسهولة لمزيد من التكوين الداخلي.
الخصائص الرئيسية
الصور الحادة والواضحة
- توحيد جيد مع معدل بكسل فعال > 99.5٪
- حساسية عالية مع NETD نموذجية منخفضة إلى 16mK
التوريد المستمر المضمون
- واجهة قياسية قابلة للتبادل
- إنتاج الجماعي مع اتساق جيد
مصممة لتطبيقات محددة
- طول موجة قابلة للتخصيص
- عدد F قابلة للتخصيص
- سطح تركيب قابل للتخصيص
- العديد من خيارات التبريد الصاخب المتاحة
مواصفات المنتج
| النموذج | كاشف الأشعة تحت الحمراء المبرد MWIR C615M | ||
| مواد حساسة | الـ MCT | ||
| القرار | 640×512 | ||
| حجم البيكسل | 15μm | ||
| رد الفعل الطيفي | 3.7μm ± 0.2μm ️ 4.8μm ± 0.2μm | ||
| وضع العمل | صورة فورية؛ أنماط تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار | ||
| قدرة الشحن | 6.36Me- (ITR) ، 4.99Me- (IWR) | ||
| النطاق الديناميكي | ≥ 75 ديسيبل | ||
| قناة الخروج | 4حتى 10 ميغاهرتز لكل مخرج | ||
| أقصى معدل إطار | 120 هرتز | ||
| NETD النموذجي | F2: 16mK؛ F4: 18mK | ||
| معدل البكسل الفعال | ≥ 99.76% | ||
| عدم توحيد الاستجابة | ≤ 8% | ||
| جهاز التبريد الصاخب القابل للتكوين | RS058 | RS046 | LS734 |
| نوع التبريد الصاخب | سائل التبريد الاصطناعي الدواري | سائل التبريد الاصطناعي الدواري | مكبر التبريد الصوتي لـ (ستيرلينغ) الخطي |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 6 واط | ≤ 5 واط | ≤ 10 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 12 واط | ≤ 11 واط | ≤ 45 واط |
| إمدادات الطاقة | 24 فولت DC | 32 فولت DC | 24 فولت DC |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق | ≤ 5 دقائق و 30 ثانية | ≤ 4 دقيقة |
| الحجم الأقصى (ملم) | 145×58.5×71 | 120×46.5×815 | ضاغط: Φ46×122 ديور: Φ40 × 114 |
| الوزن (غ) | ≤ 600 | ≤ 350 | ≤ 1200 |
| درجة حرارة العمل | -45 درجة مئوية +71 درجة مئوية | ||
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبردة بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات ، بما في ذلك الاختبار غير المدمر (NDT) ، ومراقبة البيئة ، والمراقبة بعيدة المدى ،والبحث العلمي.
جهاز الاستشعار فريق الميكرو
تقدم SensorMicro خدمات تطوير حلول مخصصة لمواجهة التحديات الفريدة للصناعات المحددة والتطبيقات الخاصة.الاستفادة من خبرتنا العميقة في تكنولوجيا التصوير الحراري تحت الحمراء ومعرفة صناعة غنية، نعمل مع العملاء لتطوير حلول تحت الحمراء المخصصة التي تلبي مؤشرات الأداء المحددة، عوامل الشكل، ومتطلبات التكلفة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء. Based on the radiation difference between an object and its background environment—as well as the radiation differences within each part of the object itself—the infrared thermal image reveals the radiation fluctuation of each part of the scene، وبالتالي عرض خصائص المشهد.
2ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الكامل
- تحديد الهوية تحت التمويه
- الكشف عن المدى البعيد
- الكشف عن توزيع الحرارة
- قياس درجة الحرارة بدون اتصال
- الوعي بالعمل
3ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي، ومجالات تقليدية أخرى.
