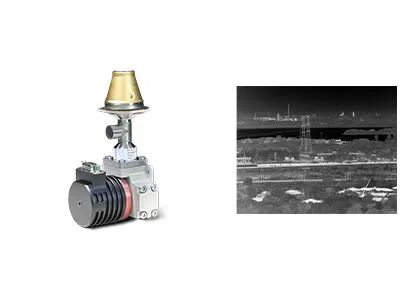

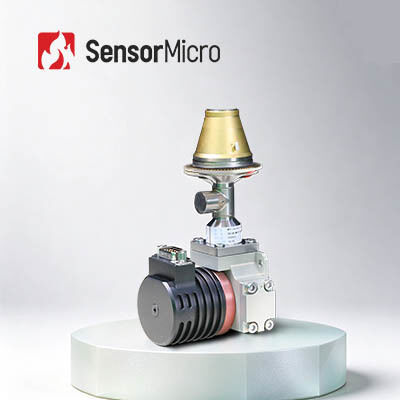

1280x1024 12μm التجميع المتكامل لـ Dewar Cooler المبرد كاشف الأشعة تحت الحمراء مع 18mK NETD
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1212M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | 18 م ك (F2/F4) |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | الأعلى. معدل الإطار | 100 هرتز |
| مزود الطاقة | 24 فولت تيار مستمر | درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| إبراز | كاشف FPA مبرد بدقة 12 ميجابكسل,كاشف FPA مبرد بدقة 1280x1024,كاشف FPA مبرد عالي الحساسية |
||
منتوج وصف
نظرة عامة على المنتج
بفضل مصفوفة مستشعر بؤري بدقة 1280 × 1024 ميجابكسل مع بكسل شائع الاستخدام بحجم 12 ميكرومتر، يوفر C1212M أربعة أضعاف عدد البكسلات للكاشفات التقليدية بدقة 640 × 512 / 15 ميكرومتر على نفس مساحة الهدف، مما يؤدي إلى مجال رؤية أوسع وتفاصيل هدف أغنى. عند اقترانه ببصريات ذات بؤرة أقصر، فإنه يحقق نفس نطاق الكشف، مما يجعله خيارًا مثاليًا للكشف بعيد المدى والتعرف التفصيلي على الصور.
الميزات الرئيسية
أداء متميز
- دقة عالية 1280 × 1024 لمجال رؤية أوسع ومسافة أطول
- حجم بكسل 12 ميكرومتر لدقة مكانية أفضل
صورة حادة وواضحة
- حساسية عالية، NETD نموذجي يصل إلى 18mK
- توحيد جيد، معدل بكسل فعال > 99.5%
تصميم لتطبيقات محددة
- يمكن تخصيص رقم F
- ضمان الإمداد المستمر
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C1212M HD MWIR |
|---|---|
| المادة الحساسة | MCT |
| الدقة | 1280 × 1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| وضع التشغيل | لقطة؛ أوضاع تكامل ITR/IWR؛ وضع النوافذ؛ مضاد للتوهج |
| سعة الشحن | 6.75Me-/4.8Me-(ITR)؛ 5.25Me-/3.3Me-(IWR) |
| النطاق الديناميكي | وضع ITR ≥ 80 ديسيبل؛ وضع IWR ≥ 76 ديسيبل |
| قناة الإخراج | 4 أو 8 قنوات؛ تصل إلى 20 ميجاهرتز لكل مخرج |
| أقصى معدل إطارات | 100 هرتز |
| NETD نموذجي | 18mK (F2/F4) |
| معدل البكسل الفعال | ≥ 99.5% |
| عدم انتظام الاستجابة | ≤ 8% |
| مبرد قابل للتكوين | RS058F (مبرد ستيرلينغ دوار) | LS734 (مبرد ستيرلينغ خطي) |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤ 7 واط (RS058F) | ≤ 10 واط (LS734) |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤ 17 واط (RS058F) | ≤ 45 واط (LS734) |
| مزود الطاقة | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق (RS058F) | ≤ 4 دقائق (LS734) |
| أقصى حجم (مم) | 149 × 58.5 × 71 (RS058F) | ضاغط Φ46 × 122، ديوار Φ55 × 119 (LS734) |
| الوزن (جم) | ≤ 600 (RS058F) | ≤ 1200 (LS734) |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C1212M MWIR على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
مزايا شركتنا
خلال عملية البيع، تقدم SensorMicro دعمًا فنيًا شاملاً لدمج المنتجات وتصحيح الأخطاء. يتعاون مهندسونا بشكل وثيق مع فرق البحث والتطوير والإنتاج لدى العملاء، حيث يقدمون وثائق فنية مفصلة للمنتج، وإرشادات الدمج، وتدريبًا فنيًا في الموقع. نضمن التكامل السلس لكاشفات الأشعة تحت الحمراء ووحدات التصوير الحراري وقلوب الأشعة تحت الحمراء في المنتجات النهائية للعملاء، مما يقلل من دورة البحث والتطوير ويحسن كفاءة الإنتاج. بالنسبة للمشاريع الكبيرة أو المعقدة، نقوم أيضًا بتعيين مديري مشاريع مخصصين لتنسيق الموارد، وتتبع تقدم المشروع، ومعالجة أي مشكلات فنية في الوقت المناسب.
أسئلة متكررة
1. ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
لا يمكن رؤية موجات الأشعة تحت الحمراء بالعين البشرية. كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري هو جهاز بصري كهربائي يتفاعل مع إشعاع الأشعة تحت الحمراء والطاقة الحرارية، ويحولها إلى إشارة كهربائية ثم يخرج صورًا حرارية مرئية.
2. ما هو WLP؟
يشير WLP إلى تغليف مستوى الرقاقة. إنها عملية إكمال التغليف الفراغي العالي مباشرة على رقاقة MEMS بأكملها، ثم النقش والقطع لصنع مستشعر أشعة تحت حمراء فردي. جنبًا إلى جنب مع التغليف المعدني والتغليف السيراميكي، فهي الأشكال الرئيسية الثلاثة لتغليف كاشفات الأشعة تحت الحمراء غير المبردة.
3. ما هي ميزة WLP؟
تم تصميم كاشفات الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة في تطبيق تقنية الأشعة تحت الحمراء في سوق إلكترونيات المستهلك. نحن نقدم الآن مجموعة متنوعة من حلول وحدات الأشعة تحت الحمراء WLP لتعزيز المزيد من التطبيقات الجديدة في الأسواق الناشئة.
