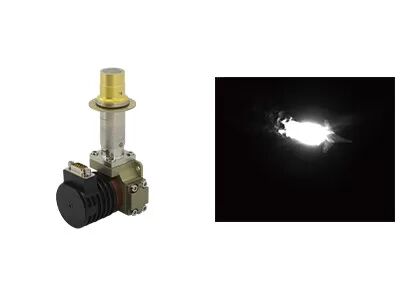

RS058 LWIR كاشف الأشعة تحت الحمراء المبرد 640x512 لنظام المراقبة عن بعد
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xNETD | ≤25mK | تقنية | الأشعة تحت الحمراء |
---|---|---|---|
دقة | 640 × 512/15 ميكرومتر | النطاق الطيفي | 7.7 ~ 9.5 (LW) |
مادة | T2SL | مقاس | 148x58.5x71 ملم |
تسليط الضوء | كاشف الأشعة تحت الحمراء المبرد RS058 LWIR,كاشف الأشعة تحت الحمراء المبرد 640x512 LWIR,كاشف الأشعة تحت الحمراء المبرد بنظام المراقبة عن بعد |
كاشف الأشعة تحت الحمراء المبرد LWIR 640x512 / 15µm لتطبيق الأمن
GST C615S Type II Superlattice 640x512 / 15µm LWIR كاشف الأشعة تحت الحمراء المبرد مدمج في كاميرا الأمن للمراقبة طويلة المدى
C615S عبارة عن كاشف الأشعة تحت الحمراء ذو الموجة الطويلة بدقة تبلغ 640 × 512 بكسل بحجم 15 ميكرومتر مع مجموعة تبريد ديوار متكاملة (IDCA).اعتمادًا على أحدث تقنية T2SL ، فهي تتمتع بكفاءة كمية عالية ، ومعدل إطار مرتفع ، وحساسية عالية ، وضوضاء منخفضة ، وتوحيد جيد ويمكنها مقاومة الغبار والتداخل العاكس.يمكن الحصول على جودة صورة مذهلة للأهداف في ظل مجموعة متنوعة من البيئات المعقدة ، مثل قيادة المركبات في الغلاف الجوي المترب ، وأشرعة السفن على الماء مع انعكاس الضوء والطائرات تحلق عبر السحابة.
بفضل دقة 640 × 512 ونغمة البكسل المنخفضة إلى 15 ميكرومتر ، يوفر الكاشف المبرد C615S LWIR صورة واضحة وأداءً فائقًا.يتميز في معظم التقنيات المتقدمة ، وكفاءة الكم العالية ، ومعدل الإطارات العالي ، والحساسية العالية ، والضوضاء المنخفضة ، وأفضل عدم التوحيد وما إلى ذلك.
بدون خوف من التداخل ، يعد كاشف الشبكة الفائقة C615S LWIR مناسبًا لاكتشاف الهدف في الخلفية المعقدة ، مثل السفن على البحر في مشهد انعكاس الضوء على سطح الماء ، والطائرات في خلفية السحب في السماء ، وما إلى ذلك.
كشف LWIR
• اختراق قوي للأجواء المتربة والقدرة على التكيف مع البيئة المعقدة
• لا تنزعج من تأثيرات لمعان الشمس وانعكاسات الضوء
• القدرة على الكشف عن الأجسام المبردة
تقنية T2SL
• كفاءة كمية عالية ، حساسية عالية ، NETD نموذجي يصل إلى 25mK
• الإنتاج الضخم ، التوحيد الجيد
موثوقية عالية
• ارتفاع درجة حرارة التشغيل FPA
نموذج | C615S LWIR |
مادة | T2SL |
دقة | 640 × 512 |
مساحة وحدة الصورة | 15um |
النطاق الطيفي | 7.7 ميكرومتر ~ 9.5 ميكرومتر LW |
نمط العمل | لمحة؛ITR & وضع تكامل Binning ؛وضع الويندوز؛مكافحة التفتح |
قدرة الشحن | ITR: 12.22Me- / 6.67Me- متشابك Binning: 24.44Me- / 13.33Me- |
مدى ديناميكي | ITR: ≥76 ديسيبل تشابك Binning: ≥77dB |
قناة الإخراج | 4 ؛ما يصل إلى 22.5 ميجا بكسل / ثانية لكل إخراج |
NETD | ≤30mK (F2 ITR) ≤25mK (F2 متشابك Binning) |
معدل البكسل الفعال | ≥99.5٪ |
عدم انتظام الاستجابة | ≤8٪ |
نوع المبرد | RS058 |
استهلاك ثابت للطاقة | <8 واط |
أقصى استهلاك للطاقة | <17 واط |
مزود الطاقة | 24 فولت تيار مستمر |
وقت التبريد | <5 دقائق و 30 ثانية |
وزن | ≤600 جرام |
الأبعاد (مم) | 148x58.5x71 |
درجة حرارة العمل | -45 درجة مئوية ~ + 71 درجة مئوية |
يستخدم مستشعر الأشعة تحت الحمراء المبرد C615S LWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. كيف يعمل مقياس ميكروبولومتر لصفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري المشع بالأشعة تحت الحمراء ، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية مع مادة امتصاص الأشعة تحت الحمراء ، بحيث تزداد درجة حرارة المادة الحساسة.بعد ذلك ، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة ميكروبولومتر vox غير المبرد؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف عن الأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي يتمتع باحتمال تطبيق أوسع.
