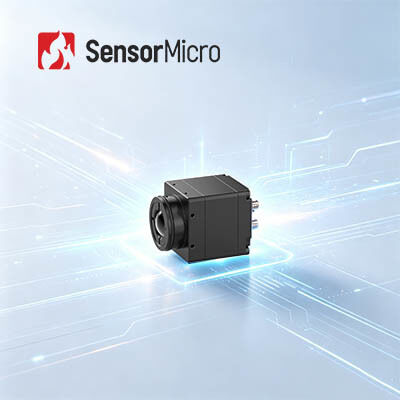

حزمة سيراميكية غير مبردة LWIR محور الكاميرا الحرارية مع دقة 384x288 و 12μm Pixel Pitch
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE412 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384x288 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| استهلاك الطاقة | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | المدى الطيفي | 8 ~ 14 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 50 هرتز |
| إبراز | حزمة سيراميك للكاميرا الحرارية الأساسية,نواة كاميرا حرارية 12uM,نواة حرارية LWIR غير مبردة |
||
منتوج وصف
حزمة سيراميكية غير مبردة LWIR كاميرا حرارية النواة 384x288 12μm
حزمة سيراميكية غير مبردة LWIR 384x288 12 ميكروميتر محور الكاميرا الحرارية
تستخدم وحدة الكاميرا الحرارية iSE412 كاشف الأشعة تحت الحمراء 384 × 288 / 12μm من الحزمة السيراميكية. تمثل الحزمة السيراميكية أحدث تكنولوجيا التعبئة والتغليف المتاحة حاليًا ،تمكين خفض كبير في حجم الكاشفالوزن واستهلاك الطاقة
من خلال دمج تكنولوجيا كشف الأشعة تحت الحمراء في التغليف السيراميكي، توفر الوحدة الحرارية iSE412 صور واضحة وحادة بشكل استثنائي.يحتوي المنتج على خوارزميات عالية الدقة ومهام تفاعلية شاملة بما في ذلك عرض الصورة في الصورة وOSD قابلة للتخصيصمع وضعية النوم المُحسّنة لتوفير الطاقة ووظيفة المُعايرة بنقرة واحدةيحقق إنجازات في التصغير والتحميل مع الحفاظ على استقرار الصورةمتوافق للغاية مع العديد من الملحقات الضوئية والإلكترونية، فإنه يدعم التطوير المخصص للتطبيقات الناشئة في الرؤية الآلية الذكية، والأمن الذكي،معدات مكافحة الحرائق، والإلكترونيات الحرارية الاستهلاكية.
الخصائص الرئيسية
تصميم بدون مصراع لمشاهدة أكثر سلاسة
- لا يلزم معايرة الشاشة أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على الشاشة
- التشغيل الصامت يضمن الاستخدام السري دون ضوضاء ميكانيكية
ضيقة وخفيفة الوزن ومرنة لدمجها
- أبعاد النظام الإجمالية صغيرة بحيث تصل إلى 25.4 × 25.4 × 22.7 ملم ، وزن القلب العاري ≤ 26 ± 1.5 غرام
- التصميم الهيكلي الذي يوفر المساحة يسمح بتخطيط النظام والتكامل المرن
التكامل السلس الغني بالخصائص
- يدعم خوارزميات عالية الدقة ، الصورة في الصورة ، OSD قابلة للتخصيص ، وضع النوم ، المقاييس بنقرة واحدة ، والتوافق مع شاشات Micro OLED المختلفة
- متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام
مواصفات المنتج
|
النموذج
|
iSE412
|
|
|
أجهزة الكشف عن الأشعة فوق البنفسجية
|
||
|
مواد حساسة
|
VOx
|
|
|
القرار
|
384 × 288
|
|
|
حجم البيكسل
|
12μm
|
|
|
رد الفعل الطيفي
|
8μm ~ 14μm
|
|
|
NETD النموذجي
|
≤30mK
|
|
|
معالجة الصور
|
||
|
البكسلات الفعالة
|
384 × 288
|
|
|
معدل الإطار الرقمي
|
50 هرتز
|
|
|
وقت البدء
|
6s
|
|
|
الفيديو الرقمي
|
YUV420/YUV422/RGB888/RAW
|
|
|
خوارزمية الصورة
|
NUC/DRC/DNS/DDE/SFFC
|
|
|
بدون مصراع
|
مدعوم
|
|
|
عرض الصورة
|
10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن)
|
|
|
توجيه الصورة
|
الأفقي/العمودي/الشمالي
|
|
|
زيادة الرقمية
|
1x/2x/4x/8x
|
|
|
سطوع الصورة
|
أوتوماتيكي / يدوي
|
|
|
تباين الصورة
|
أوتوماتيكي / يدوي
|
|
|
وضع التعويض
|
الدليل
|
|
|
الكهرباء
|
||
|
واجهة خارجية قياسية
|
50pin: BP040SB-50-0114-B-R0
|
|
|
واجهة الاتصال
|
TTL-232/USB2.0
|
|
|
واجهة الفيديو الرقمية
|
DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
|
|
|
مكونات التوسيع
|
USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
|
|
|
واجهة كهربائية
|
||
|
فولتاج التغذية
|
2.7 فولت ~ 5.3 فولت
|
|
|
استهلاك الطاقة النموذجي
|
0.8W@50Hz@23±3°C
|
|
|
ميكانيكية / عدسة
|
||
|
حجم القلب العاري ((ملم)
|
25.4×25.4×227
|
φ36 × 24.3
|
|
وزن النواة العارية ((g)
|
26±1.5
|
28±1.5
|
|
العدسات البصرية
|
التركيز الثابت: 4.9/9.1/13/19 ملم
|
التركيز الثابت: 25mm/35mm
|
|
مكونات الشاشة
|
اختياري
|
|
|
اهتزاز
|
5.35g، اهتزاز عشوائي، محور 3
|
|
|
التأثير
|
نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات
|
1500g@0.4ms
|
|
مستوى الحماية
|
IP67 ((العدسة الأمامية)
|
|
|
التكيف مع البيئة
|
||
|
درجة حرارة العمل
|
-40°C~+70°C
|
|
|
درجة حرارة التخزين
|
-45°C~+85°C
|
|
|
الرطوبة
|
5٪ إلى 95٪ ، غير مكثفة
|
|
|
الشهادة
|
ROHS2.0/REACH
|
|
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iSE412 في مجال الرؤية الصناعية وإطفاء الحرائق والإنقاذ ومراقبة الأمن والمراقبة الخارجية والرؤية الآلية والإلكترونيات الاستهلاكية وغيرها.
مزايا المنتج
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
في أي صناعات يمكن استخدام أجهزة الكشف عن الأشعة تحت الحمراء / نواة الكاميرات الحرارية؟
يتم استخدام أجهزة الكشف عن الأشعة تحت الحمراء GST / قلوب الكاميرات الحرارية على نطاق واسع في العديد من الصناعات مثل:
- التصوير الحراري:صيانة الطاقة، الرؤية الآلية، بناء HVAC، المعادن والبتروكيماويات، الصيانة التنبؤية، الوقاية من الأوبئة
- الأمن والمراقبة:مدينة آمنة، مراقبة البنية التحتية، أمن الحدود، الرحلات البحرية، سلامة التعدين
- مكافحة الحرائق والإنقاذ:الوقاية من حرائق الغابات، وقاية الحرائق، البحث والإنقاذ
- حمولة الطائرات بدون طيار:تفتيش المعدات، إنفاذ وإنقاذ، تطبيق مكافحة الحرائق، مراقبة الحيوانات
- الرؤية الشخصيةالترفيه في الهواء الطلق، مراقبة الحيوانات، دورية التنفيذ
- (أداس)القيادة الذاتية، نظام مساعدة السائق المتقدم، المركبات الخاصة
- (أليوت)منزل ذكي، أجهزة ذكية، رعاية ذكية، روبوتات
- غيرها:نظام رؤية طيران محسّن، كشف الغازات، الزراعة والمواشي، البحوث العلمية
