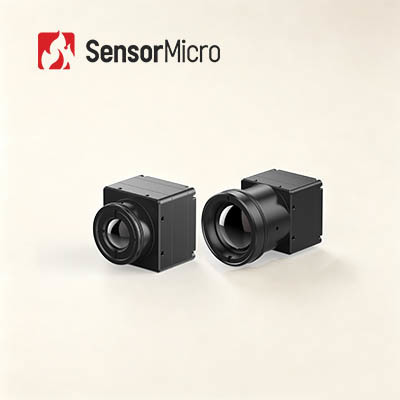

640x512 دقة 12μm مسافة بكسل ≤25mK NETD وحدة التصوير الحراري LWIR غير المبردة

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل عملة612G2
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640x512 NETD ≥25mK/F1.0/25 درجة مئوية
استهلاك الطاقة 0.65 واط المدى الطيفي 8 ~ 14 ميكرومتر
درجة البكسل 12 ميكرومتر معدل الإطار الرقمي 25/30/50 هرتز
إبراز

وحدة التصوير الحراري الشفافة الحادة غير المبردة

,

وحدة التصوير الحراري 8um

,

قلب الكاميرا الحرارية SWaP-C LWIR
اترك رسالة
منتوج وصف
وحدة التصوير الحراري الواضحة SWaP-C غير المبردة LWIR 8 ~ 14μm
وحدة التصوير الحراري SWaP-C Uncooled LWIR 640x512 12 ميكرومتر
يستفيد قلب التصوير الحراري COIN612G2 من دقة تبلغ 640 × 512، ومسافة 12 ميكرومتر بكسل، ومصفوفة المستوى البؤري للأشعة تحت الحمراء على مستوى الرقاقة ApexCore، معززة بدوائر معالجة الإشارات المخصصة وخوارزميات تحسين الصورة متعددة المراحل لتحقيق اختلاف نموذجي في درجة الحرارة المكافئة للضوضاء (NETD) يبلغ ≥25 مللي كلفن، مما يتيح تحديدًا موثوقًا للتدرجات الحرارية الدقيقة. تتوافق طبقات اتصالات الأجهزة مع بروتوكولات الناقل التسلسلي المعتمدة على نطاق واسع، بينما تدعم وحدات إخراج الفيديو متعددة القنوات تنسيقات النقل USB 2.0 وDVP وLVDS وBT.656.
يمكن للمشغلين والقائمين على التكامل الاختيار من بين مجموعة كاملة من العدسات الموضوعية بالأشعة تحت الحمراء المطابقة لتلبية المتطلبات البصرية عبر التفتيش الصناعي والمراقبة الأمنية والمراقبة الميدانية وأنظمة استشعار الذكاء الاصطناعي للأشياء. يعمل استخراج النقاط الساخنة في الوقت الفعلي وإخراج الإطار الحراري عالي الدقة على تقليل أعمال تكييف الخوارزميات والأجهزة في التطوير الثانوي، مما يضع COIN612G2 كوحدة تكامل حراري جاهزة للعمل بكامل طاقتها ومُحسَّنة من حيث التكلفة.
الميزات الرئيسية
نظام فرعي للتصوير كامل المواصفات وفعال من حيث التكلفة
يوفر كاشف ApexCore على مستوى الرقاقة ≥25mK NETD؛ تعمل مجموعة FPA والخوارزمية المدمجة على منع تشويش الصورة وتحسين التباين المستهدف
الحد الأدنى من عامل الشكل، وتبديد الطاقة المنخفض
الحجم: 25.4 ملم × 25.4 ملم × 15.7 ملم؛ الوزن: 15±1 جرام؛ استهلاك الطاقة النموذجي 0.65 واط
الأجهزة المعيارية للتكامل المبسط
نظام تركيب عدسة معياري مع خيارات متعددة للطول البؤري؛ مخرجات الفيديو الرقمية متعددة المعايير؛ بيانات بكسل RAW/YUV قابلة للتكوين مع واجهة تحكم تسلسلية
مواصفات المنتج
نموذج عملة612G2
مؤشرات كاشفات الأشعة تحت الحمراء
المواد الحساسة VOx
دقة 640×512
حجم البكسل 12 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي ≥25mK/F1.0/25 درجة مئوية
معالجة الصور
معدل الإطار الرقمي 25/30/50 هرتز
وقت البدء 6 ثانية
فيديو تناظري بال/NTSC
الفيديو الرقمي الخام/YUV422
خوارزمية الصورة تصحيح عدم التوحيد (NUC)
تقليل الضوضاء ثلاثية الأبعاد (3DNR)
منع الضوضاء ثنائية الأبعاد (DNS)
ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية)
تحسين الحافة (EE)
عرض الصور 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن)
برامج الكمبيوتر
برامج المحكمة الجنائية الدولية التحكم في الوحدة وعرض الفيديو
كهربائي
الواجهة الخارجية القياسية 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر)
لوحة التمديد USB3.0/USB2.0/VPC/USB2.0 وVPC
واجهة الاتصالات تي تي ال-232/USB2.0
واجهة الفيديو الرقمية DVP8/DVP16/USB2.0/BT.656/LVDS
جهد الإمداد 4.5 ~ 5.5 فولت
استهلاك الطاقة النموذجي 0.65 واط
ميكانيكية
الحجم الأساسي العاري (مم) 25.4×25.4×15.7
الوزن الأساسي العاري (جم) 15±1 جرام
القدرة على التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية~+85 درجة مئوية
رطوبة 5% ~ 95%، غير التكثيف
اهتزاز 5.35 جرام، اهتزاز عشوائي، 3 محاور
تأثير نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات
شهادة ROHS2.0/الوصول
عدسة بصرية
عدسة بصرية التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 70 ملم
مستوى الحماية IP67 (العدسة الأمامية)
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN612G2 في مجال التصوير الحراري ومراقبة الأمن وحمولات الطائرات بدون طيار والروبوتات والأجهزة الذكية وأجهزة مساعدة السائق المتقدمة ومكافحة الحرائق والإنقاذ.
التصوير الحراري
الأمن والمراقبة
مكافحة الحرائق والإنقاذ
حمولة الطائرات بدون طيار
الرؤية الشخصية
مساعد مساعدة السائق المساعد
AIoT
تطبيقات أخرى
خدمة مخصصة
  • تخصيص المنتج:قم بضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
  • الدعم الفني والتدريب في الموقع:تزويد العملاء الأساسيين بإعداد النظام العملي والتدريب التشغيلي
  • الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء للمشاركة في تطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة
الأسئلة المتداولة
في أي الصناعات يمكن استخدام أجهزة الكشف بالأشعة تحت الحمراء/أنوية الكاميرا الحرارية؟
تُستخدم أجهزة الكشف بالأشعة تحت الحمراء / نوى الكاميرا الحرارية لدينا على نطاق واسع في العديد من الصناعات مثل:
  • التصوير الحراري:صيانة الطاقة، رؤية الماكينة، بناء التدفئة والتهوية وتكييف الهواء (HVAC)، البتروكيماويات المعدنية، الصيانة التنبؤية، الوقاية من الأوبئة
  • الأمن والمراقبة:المدينة الآمنة، مراقبة البنية التحتية، أمن الحدود، الرحلات البحرية، سلامة التعدين
  • مكافحة الحرائق والإنقاذ:الوقاية من حرائق الغابات والوقاية من الحرائق والبحث والإنقاذ
  • حمولة الطائرات بدون طيار:فحص المعدات، التنفيذ والإنقاذ، تطبيقات مكافحة الحرائق، مراقبة الحيوانات
  • الرؤية الشخصية:الترفيه في الهواء الطلق، ومراقبة الحيوانات، ودوريات الإنفاذ
  • مساعد مساعدة السائق:القيادة الذاتية، نظام مساعد السائق المتقدم، المركبات الخاصة
  • الذكاء الاصطناعي للأشياء:المنزل الذكي، الأجهزة الذكية، الرعاية الذكية، الروبوتات
  • آحرون:نظام رؤية الطيران المعزز، كشف الغاز، الزراعة والمراعي، البحث العلمي
