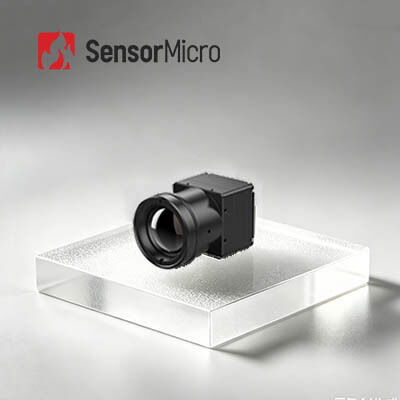

جوهر الكاميرا الحرارية غير المبردة بدقة 640x512 LWIR مع 12μm Pixel Pitch واستهلاك طاقة منخفض 0.65W
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 25/30/50 هرتز | استهلاك الطاقة | 0.65 واط |
| المدى الطيفي | 8 ~ 14 ميكرومتر | NETD | ≥25mK/F1.0/25 درجة مئوية |
| إبراز | غير مبرد LWIR الكاميرا الحرارية الأساسية,الكاميرا الحرارية الأساسية 640x512,0.8W وحدة التصوير الحراري الاستهلاك |
||
منتوج وصف
مركز الكاميرا الحرارية LWIR غير المبرد 640x512/12μm مع استهلاك طاقة منخفض 0.65W
لمحة عامة عن المنتج
مجهزة بمجموعة الطائرة التركيزية تحت الحمراء ذات الحساسية العالية 640 × 512 12μm ApexCore على نطاق الوافر (FPA) مع NETD نموذجي ≤25 ملليكيلفين ،تتمتع نواة تصوير الأشعة تحت الحمراء COIN612G2 بأداء متفوق مع تكلفة محسنةيقدم التوافق الكامل مع واجهات الاتصالات المتسلسلة المعتمدة على نطاق واسع، ومخرجات إشارات الفيديو المتنوعة،ومجموعة شاملة من العدسات الهدفية لتلبية متطلبات نشر العديد من السيناريوهات.
هذه الوحدة تتمكن من التقاط النقاط الساخنة الفورية والتصوير الحراري عالية الدقة، مما يقلل بشكل كبير من تكاليف التطوير للمتكاملين للنظام.يعمل كوحدة تكاملة كاملة للتصوير الحراري مع وظائف متكاملة غنية وتنافسية تكلفة ملحوظة.
الخصائص الرئيسية
وظائف شاملة، حل فعال من حيث التكلفة
- تم تطويرها باستخدام كاشف الأشعة تحت الحمراء عالي الأداء وفعال من حيث التكلفة ApexCore على مستوى الوافر مع NETD ≤25mK
- يجمع بين FPA الرئيسي مع خوارزميات معالجة الصور المتقدمة لتعزيز جودة الصورة
هيكل مضغوط، تصميم خفيف
- الأبعاد: 25.4 × 25.4 × 15.7 ملم
- الوزن: 15 ± 1g ، استهلاك الطاقة ≤0.65W
تكوين متعدد الاستخدامات، التكامل السريع
- خيارات عدسة متعددة متاحة لتلبية متطلبات التطبيقات المختلفة
- يدعم واجهات إخراج الصورة USB 2.0/DVP/LVDS/BT.656
- إخراج بيانات الصورة RAW/YUV مع التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | COIN612G2 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | المواد الحساسة: VOx |
| دقة: 640×512 | |
| حجم البكسل: 12μm | |
| استجابة الطيفية: 8μm ~ 14μm | |
| NETD النموذجي: ≤25mK/F1.0/25°C | |
| معالجة الصور | معدل الإطار الرقمي: 25/30/50 هرتز |
| وقت البدء: 6 ثانية | |
| الفيديو التناظري: PAL/NTSC | |
| الفيديو الرقمي: RAW/YUV422 | |
| خوارزمية الصورة: تصحيح عدم التكافؤ (NUC) ، تقليل الضوضاء ثلاثية الأبعاد (3DNR) ، قمع الضوضاء ثنائية الأبعاد (DNS) ، ضغط النطاق الديناميكي (DRC) ، تعزيز الحافة (EE) | |
| عرض الصورة: 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| برامج الكمبيوتر | برنامج ICC: وحدات التحكم وعرض الفيديو |
| الكهرباء | واجهة خارجية قياسية: 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| واجهة الاتصال: TTL-232/USB2.0 | |
| واجهة الفيديو الرقمية: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| تشغيل التيار الكهربائي: 4.5 ~ 5.5 فولت | |
| استهلاك الطاقة النموذجي: 0.65 واط | |
| الميكانيكية | حجم النواة العارية: 25.4 × 25.4 × 15.7 |
| وزن النواة العارية ((g): 15±1g | |
| التكيف مع البيئة | درجة حرارة التشغيل: -40°C~+70°C |
| درجة حرارة التخزين: -45°C~+85°C | |
| الرطوبة: 5٪ ~ 95٪ ، غير مكثفة | |
| اهتزاز: 5.35grms، اهتزاز عشوائي، 3 محور | |
| تأثير: نصف موجة الجانب الجانبي، 40g / 11ms، اتجاه تأثير محور X، 3 مرات | |
| شهادة: ROHS2.0/REACH | |
| العدسات البصرية | العدسة البصرية: التركيز الثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| مستوى الحماية: IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
ويتم تطبيق وحدة التصوير الحراري COIN612G2 في مجال مراقبة الأمن والرؤية الصناعية والمراقبة في الهواء الطلق وقضاء الحرائق والإنقاذ وADAS والرؤية الآلية وما إلى ذلك.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج كمي لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (-273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.
2كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
3ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
