SWaP-C وحدة التصوير الحراري LWIR غير المبردة مع دقة 640x512 و 12μm Pixel Pitch عند استهلاك طاقة 0.65W
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25/30/50 هرتز |
| إبراز | وحدة التصوير الحراري LWIR,وحدة التصوير الحراري SWaP-C,الكاميرا الحرارية غير المبردة الأساسية 640x512 |
||
منتوج وصف

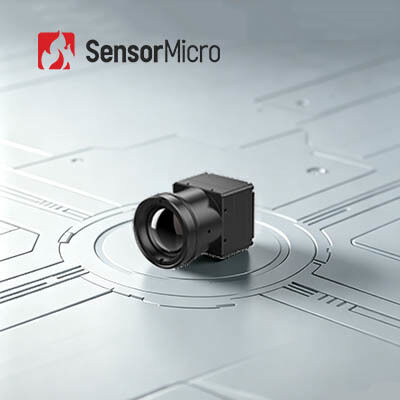

وحدة التصوير الحراري غير المبردة SWaP-C LWIR بدقة 640x512 بكسل 12 ميكرومتر
نظرة عامة على المنتج
تتميز نواة الكاميرا بالأشعة تحت الحمراء COIN612G2 بكاشف أشعة تحت الحمراء ApexCore على مستوى الرقاقة بدقة 640*512/12 ميكرومتر مع NETD نموذجي ≤25mK، مما يوفر توازنًا مثاليًا بين الأداء المتميز والفعالية من حيث التكلفة. تصميمها المدمج، وهيكلها خفيف الوزن، واستهلاكها المنخفض للطاقة الذي يبلغ 0.65 واط فقط يجعلها مثالية لمختلف التطبيقات. تضمن خوارزميات الصور المحسنة إخراج صور حرارية أكثر حدة ووضوحًا.
من خلال دعم بروتوكولات الاتصال التسلسلي الرئيسية، ومنافذ إخراج الفيديو المتعددة، ومجموعة شاملة من العدسات البصرية، تتيح COIN612G2 اكتشاف النقاط الساخنة بسرعة وتبسيط سير عمل التطوير الثانوي، مما يوفر حلاً تكامليًا حراريًا فعالاً من حيث التكلفة وعالي الوظائف.
الميزات الرئيسية
- وظائف شاملة، حل فعال من حيث التكلفة
- كاشف أشعة تحت الحمراء عالي الأداء ApexCore على مستوى الرقاقة مع NETD ≤25mK
- خوارزميات معالجة صور متقدمة لتحسين جودة الصورة
- هيكل مدمج، تصميم خفيف الوزن
- الأبعاد: 25.4*25.4*15.7 ملم
- الوزن: 15±1 جرام، استهلاك الطاقة ≤0.65 واط
- تكوين متعدد الاستخدامات، تكامل سريع
- خيارات عدسات متعددة متاحة لمتطلبات التطبيقات المختلفة
- يدعم واجهات إخراج الصور USB 2.0/DVP/LVDS/BT.656
- يخرج بيانات صور RAW/YUV مع تحكم بمنفذ تسلسلي
مواصفات المنتج
| الموديل | COIN612G2 |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 640*512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤25mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل إطار رقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم الانتظام (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التوسعة | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| ميكانيكي | |
| حجم النواة العارية (ملم) | 25.4*25.4*15.7 |
| وزن النواة العارية (جرام) | 15±1 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35 جرام RMS، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 ملم/7 ملم/9.1 ملم/13 ملم/19 ملم/25 ملم/35 ملم/50 ملم/70 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري COIN612G2 في المراقبة الأمنية، والرؤية الصناعية، والمراقبة الخارجية، ومكافحة الحرائق والإنقاذ، وأنظمة مساعدة السائق المتقدمة (ADAS)، والرؤية الآلية، والمجالات ذات الصلة.
مزايا نا
- خبرة تقنية عميقة: سنوات من الخبرة في أبحاث وتطوير وتطبيق تقنية أجهزة الاستشعار بالأشعة تحت الحمراء مع قدرات تشمل تصميم الرقائق، وتصنيع الرقائق، والتعبئة، والاختبار، وتكامل الأنظمة.
- التركيز على الابتكار: الالتزام بالاختراقات التكنولوجية في التصوير الحراري، ودفع الحدود في NETD، و SWaP، ودرجة حرارة التشغيل عبر أنظمة الأمان والمراقبة الصناعية والأنظمة الذكية.
- محفظة منتجات متنوعة: مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - التي توفر حلولاً مخصصة لمختلف الصناعات.
- التحقق الصارم من الموثوقية: نظام إدارة جودة قوي مع إجراءات اختبار متعددة لضمان الاستقرار والموثوقية على المدى الطويل.
- دعم فني احترافي: يعمل فريق الهندسة عن كثب مع العملاء لتسريع تكامل الأنظمة، وتحسين الكفاءة، وتقصير وقت الوصول إلى السوق.
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
يستخدم التصوير الحراري بالأشعة تحت الحمراء الإشعاع الحراري والطاقة الحرارية لجمع المعلومات حول الأجسام. يقوم بتحويل الإشعاع غير المرئي بالأشعة تحت الحمراء إلى صور حرارية مرئية بالأشعة تحت الحمراء تُظهر توزيع درجة الحرارة لأسطح الأهداف. الأجسام المختلفة وحتى الأجزاء المختلفة من نفس الجسم لها قدرة إشعاع مختلفة وقوة انعكاس للأشعة تحت الحمراء.
2. ما هي استخدامات التصوير بالأشعة تحت الحمراء؟
الرؤية الليلية، البحث والإنقاذ، الاختبار غير المدمر، الوقاية من الأوبئة، التصوير الحراري، الأمن والمراقبة، مكافحة الحرائق، والمزيد.
3. ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف أشعة تحت الحمراء، وعدسة أشعة تحت الحمراء، وإلكترونيات الأجهزة مع برامج وخوارزميات مدمجة. إنها تمثل الحد الأدنى من الوحدة الوظيفية لجهاز التصوير الحراري.
