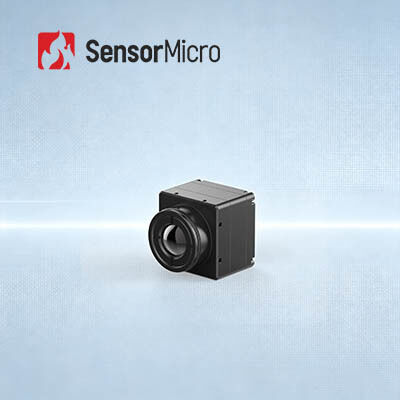

وحدة حرارية بدقة 384x288 وبكسل 17 ميكرومتر باستهلاك طاقة 0.65 واط، نواة كاميرا بالأشعة تحت الحمراء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417RG3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384x288 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| إبراز | وحدة حرارية سريعة التكامل 640x512,0.8W وحدة حرارية للكشف عن الأشعة تحت الحمراء,وحدة الكاميرا الحرارية RS232 بالأشعة تحت الحمراء |
||
منتوج وصف
وحدة حرارية سريعة الاندماج مع كاشف الأشعة تحت الحمراء 384x288/17μm
لمحة عامة عن المنتج
يحتوي جوهر كاميرا الأشعة تحت الحمراء COIN417RG3 لقياس درجة الحرارة على كاشف الأشعة تحت الحمراء غير المبرد 384 * 288 / 17μm ويدمج مكون قياس درجة الحرارة في الوقت الحقيقي.يدعم نطاقًا واسعًا من درجات الحرارة بدقة ± 3 °C أو ± 3٪، مما يتيح الكشف الدقيق عن الاختلافات غير الطبيعية في درجة الحرارة. تصميمه منخفض الكهرباء وموافقته مع واجهات الصناعة القياسية يقلل بشكل كبير من تكاليف التطوير والتكامل.جوهر الكاميرا متكامل بالفعل في مراقبة درجة الحرارة الصناعية، ومراقبة العمليات، وتطبيقات التصنيع الذكية، مما يسرع نشر أنظمة الحرارة تحت الحمراء.
الخصائص الرئيسية
- الخصائص الشاملة، فعالة من حيث التكلفة
- تم تطويرها على أساس أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة ذات التكلفة الفعالة
- متكاملة مع خوارزميات معالجة الصور المتقدمة لتعزيز جودة الصورة
- دقة قياس درجة الحرارة العالية تصل إلى ±2 °C أو ±2٪ ، تدعم نطاقات درجة الحرارة من -20 °C إلى 150 °C و 100 °C إلى 550 °C ، قابلة للتخصيص لمجموعات موسعة
- تمديد مرن، اندماج سريع
- خيارات عدسة بصرية متعددة متاحة لتلبية احتياجات التطبيقات المختلفة
- يدعم أوضاع الإخراج المتعددة بما في ذلك USB2.0/DVP/LVDS/BT.656
- إصدارات بيانات الصورة RAW/YUV، مع التحكم بالمنفذ التسلسلي
مواصفات المنتج
| النموذج | رقم 417RG3 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | المواد الحساسة: VOx |
| الدقة: 384*288 | |
| حجم البكسل: 17μm | |
| استجابة الطيفية: 8μm ~ 14μm | |
| NETD النموذجي: ≤30mK | |
| معالجة الصور | معدل الإطار الرقمي: 25/30/50 هرتز |
| وقت البدء: 6 ثانية | |
| الفيديو التناظري: PAL/NTSC | |
| الفيديو الرقمي: RAW/YUV422 | |
| خوارزمية الصورة: تصحيح عدم التكافؤ (NUC) ، تقليل الضوضاء ثلاثية الأبعاد (3DNR) ، قمع الضوضاء ثنائية الأبعاد (DNS) ، ضغط النطاق الديناميكي (DRC) ، تعزيز الحافة (EE) | |
| عرض الصورة: 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| برامج الكمبيوتر | برنامج ICC: وحدات التحكم وعرض الفيديو |
| الكهرباء | واجهة خارجية قياسية: 50Pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| واجهة الاتصال: TTL-232/USB2.0 | |
| واجهة الفيديو الرقمية: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| تشغيل التيار الكهربائي: 4.5 ~ 5.5 فولت | |
| استهلاك الطاقة النموذجي: 0.65 واط | |
| قياس الحرارة | درجة حرارة التشغيل: -10°C~+50°C |
| نطاق قياس درجة الحرارة: -20°C~+150°C، 100°C~+550°C | |
| دقة قياس درجة الحرارة: أعلى من ±2°C / ±2% | |
| قياس درجة الحرارة الجزئية: أقصى قيمة طاقة الدعم والحد الأدنى والمتوسط لمناطق قياس الحرارة | |
| SDK: أندرويد / ويندوز / لينكس ؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة | |
| الميكانيكية | حجم القلب العاري: 25.4*25.4*16.5 |
| وزن النواة العارية ((g): 16.6±1 | |
| التكيف مع البيئة | درجة حرارة التشغيل: -40°C~+70°C |
| درجة حرارة التخزين: -45°C~+85°C | |
| الرطوبة: 5٪ ~ 95٪ ، غير مكثفة | |
| اهتزاز: اهتزاز عشوائي، 5.35grms، 3 محور | |
| تأثير: نصف موجة الجانب، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 | |
| شهادة: ROHS2.0/REACH | |
| العدسات البصرية | العدسة البصرية: التركيز الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم |
| مستوى الحماية: IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
تطبق وحدة التصوير الحراري COIN417RG3 في مجال التصوير الحراري ومراقبة الأمن والروبوتات والأجهزة الذكية وADAS ومكافحة الحرائق والإنقاذ وما إلى ذلك.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج كمي لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء غير المبردة؟
لا يحتاج كاشف الطائرة التركيزية تحت الحمراء غير المبردة إلى جهاز مبرد ، ويمكن أن يعمل في درجة حرارة الغرفة وله مزايا البدء السريع ، وانخفاض استهلاك الطاقة ، والحجم الصغير ، والوزن الخفيف ، وطول العمر ،التكلفة المنخفضة وهلم جرا.
2ما هي الاعتبارات الرئيسية على كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
• دقة الكاشف
• حجم البكسل
• الـ NETD
• جودة الصورة
• خيارات العدسات
• استهلاك الطاقة
• الحجم والوزن
• الواجهة الميكانيكية والكهربائية
• الميزانية
• حجم البكسل
• الـ NETD
• جودة الصورة
• خيارات العدسات
• استهلاك الطاقة
• الحجم والوزن
• الواجهة الميكانيكية والكهربائية
• الميزانية
