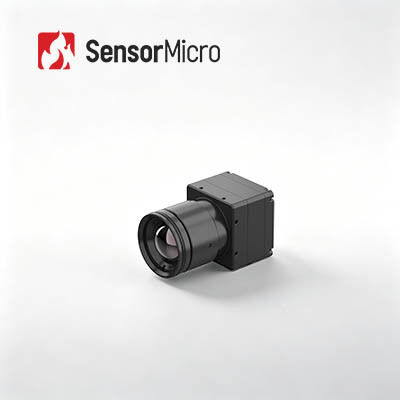

وحدة تصوير حراري موجة طويلة 640x512 12 ميكرومتر للمراقبة الأمنية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة التصوير الحراري ذات الموجة الطويلة 12um,وحدة مراقبة التصوير الحراري 640x512 |
||
منتوج وصف
وحدة التصوير الحراري ذات الموجة الطويلة 640 × 512 12 ميكرومتر لمراقبة الأمن
نظرة عامة على المنتج
يوفر قلب كاميرا الأشعة تحت الحمراء COIN612RG2 اكتشافًا صناعيًا عالي الدقة ومراقبة دقيقة لدرجة الحرارة. باستخدام تقنية ApexCore 640*512/12μm عالية الدقة للكشف عن الأشعة تحت الحمراء، فإنه يحقق حساسية استثنائية للتصوير الحراري مع NETD≥25mK وتحديد دقيق لفرق درجة الحرارة. معززًا بخوارزميات قياس درجة الحرارة المحسنة ومعالجة الإشارات عالية الدقة، فهو يوفر كشفًا فائق الاستقرار لدرجة الحرارة في الوقت الفعلي بدقة ±2 درجة مئوية أو ±2%.
الميزات الرئيسية
- وظائف شاملة:كاشف الأشعة تحت الحمراء على مستوى الرقاقة ApexCore مع NETD≥25mK، وخوارزميات معالجة الصور المتقدمة، ودقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2%
- تصميم مدمج:الأبعاد: 25.4*25.4*15.7 ملم، الوزن: 15±1 جرام، استهلاك الطاقة: ≥0.65 وات
- التكامل المرن:خيارات عدسات بصرية متعددة، تدعم واجهات USB2.0/DVP/LVDS/BT.656، وإخراج بيانات RAW/YUV/TMP مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة612RG2 |
|---|---|
| كاشفات الأشعة تحت الحمراء | المواد الحساسة: VOx الدقة: 640*512 حجم البكسل: 12 ميكرومتر الاستجابة الطيفية: 8μm ~ 14μm NETD النموذجي: ≥25mK/F1.0/25°C |
| معالجة الصور | معدل الإطار الرقمي: 25/30 هرتز وقت البدء: 6 ثواني فيديو تناظري: PAL/NTSC الفيديو الرقمي: RAW/YUV422/TMP خوارزميات الصور: تصحيح عدم التوحيد، تقليل التشويش ثلاثي الأبعاد، منع التشويش ثنائي الأبعاد، ضغط النطاق الديناميكي، تحسين الحواف عرض الصور: 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي شمالي / قوس قزح 1 / قوس قزح 2 / لون خفيف / أسود ساخن) |
| كهربائي | الواجهة الخارجية القياسية: 50pin DF40C-50DP-0.4V(51) لوحة توسيع USB: USB3.0/USB2.0/VPC/USB2.0&VPC واجهة الاتصال: TTL-232/USB2.0 واجهة الفيديو الرقمية: DVP8/DVP16/USB2.0/BT.656/LVDS جهد الإمداد: 4.5~5.5 فولت استهلاك الطاقة النموذجي: 0.65 واط |
| قياس درجة الحرارة | درجة حرارة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسع دقة قياس درجة الحرارة: ±2 درجة مئوية أو ±2% (أيهما أكبر) قياس درجة الحرارة الجزئي: دعم الحد الأقصى والحد الأدنى والمتوسط لقيمة مناطق قياس درجة الحرارة SDK: أندرويد/ويندوز/لينكس |
| ميكانيكية | الحجم الأساسي العاري: 25.4*25.4*15.7 مللي متر الوزن الأساسي العاري: 15±1 جرام |
| البيئية | درجة حرارة التشغيل: -40 درجة مئوية ~+70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير التكثيف الاهتزاز: 5.35 جرام، اهتزاز عشوائي، 3 محاور التأثير: نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير 3 محاور، 6 اتجاهات الشهادة: ROHS2.0/REACH |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم مستوى الحماية: IP67 (العدسة الأمامية) |
التطبيقات الصناعية
التصوير الحراري، الرؤية الصناعية، مكافحة الحرائق والإنقاذ، المراقبة الأمنية، المراقبة الخارجية، الرؤية الآلية، الإلكترونيات الاستهلاكية
مزايانا
- مجموعة واسعة من المنتجات:أجهزة كشف الأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة
- مجموعة متنوعة من المنتجات الغنية:دقة مصفوفة متعددة وأحجام بكسل ونطاقات موجية وخيارات عدسة لتطبيقات متنوعة
- الأداء المتميز:تصوير واضح، حجم صغير، استهلاك منخفض للطاقة، حساسية عالية، وموثوقية قوية
- التكامل السهل:خيارات واجهة متعددة للتكامل المباشر والتطور السريع
الأسئلة المتداولة
- ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية. كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري هو جهاز كهربائي بصري يتفاعل مع الأشعة تحت الحمراء والطاقة الحرارية ويحولها إلى إشارات كهربائية ويخرج صورًا حرارية مرئية. - ما هو WLP؟
يشير WLP إلى حزمة مستوى الرقاقة. إنها عملية إكمال التعبئة والتغليف عالي التفريغ مباشرة على رقاقة MEMS بأكملها، ثم الكتابة والقطع لإنشاء مستشعر واحد للأشعة تحت الحمراء. جنبًا إلى جنب مع العبوة المعدنية والحزمة الخزفية، فهي تنسيقات العبوات الثلاثة الرئيسية لكاشفات الأشعة تحت الحمراء غير المبردة. - ما الفرق بين عبوة مستوى الرقاقة والعبوة الخزفية والعبوة المعدنية؟
تنقسم أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة حاليًا إلى عبوات معدنية، وتغليف سيراميك، وتغليف على مستوى الرقاقة. التغليف المعدني هو الأقدم ويقدم أفضل أداء؛ التغليف على مستوى الرقاقة مناسب للإنتاج الضخم؛ والتعبئة الخزفية هي الأكثر تفضيلاً في السوق المخصصة للمنتجات المدنية.
