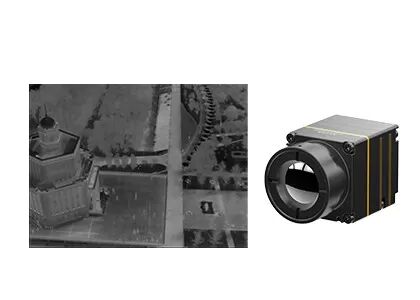

وحدة الكاميرا الحرارية ذات الموجات الطويلة 640x512 مع عدسة 9.1 ملم للمركبات الجوية غير المأهولة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 / R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≤40 م ك | معدل الإطارات | 30 هرتز |
| إبراز | وحدة الكاميرا الحرارية ذات الموجة الطويلة 640x512,وحدة الكاميرا الحرارية للمركبات الجوية بدون طيار,عدسة 9.1 ملم للكاميرا الحرارية الأساسية |
||
منتوج وصف
TWIN612 وحدة التصوير الحراري
وحدة الكاميرا الحرارية ذات الموجة الطويلة 640x512 12μM مع عدسة 9.1 ملم للمركبات الجوية بدون طيار
وصف المنتج
يدمج جوهر الكاميرا تحت الحمراء iTL612R جهاز كشف حراري تحت الحمراء من طراز 640x512 / 12μm.إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14μm.
تتمتع وحدة الكاميرا الحرارية iTL612 بعرض صورة حاد وشحوم ، وحجم صغير وتكلفة منخفضة. موجهة لتحسين SWaP بالكامل ،توفر وحدة الحرارة غير المبردة iTL612R حلًا موثوقًا لدمج نظام الأشعة تحت الحمراء مع مساحة محدودةبنيته المدمجة قد وصلت إلى أعلى مستوى من نفس وحدات المواصفات.كما يحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
وحدة الحرارة iTL612 تم تطويرها خصيصاً لمجال الصيانة التنبؤية، والفحص الضوئي، وحماية البيئة، والبحث العلمي، والتصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ ، منع حرائق الغابات ، السلامة الحضرية ، الخ
الخصائص الرئيسية
التصميم المدمج والخفيف
• الحجم: 21mm × 22.3mm × 27.3mm (مع عدسة 9.1mm)
• الوزن: 20.8g±1.5g (مع عدسة 9.1mm)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة و قياس أشعة دقيق
• خوارزمية معالجة الصور الجديدة تمامًا: NUC/3DNR/DNS/DRC/EE
• دعم Windows/Linux/ARM SDK
• دعم قياس درجات الحرارة الإقليمية والنقطية والمتوازية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP/LVDS/USB2.0، مخرج بيانات الصورة RAW/YUV، التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | iTL612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| مواد حساسة | أكسيد الفاناديوم |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطار | 30 هرتز |
| وقت البدء | 5s |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) مكافحة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Male) |
| لوحة توسيع USB | النوع-ج |
| واجهة الاتصال | RS232-TTL/USB20 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| فولتاج التغذية | 3.3V±0.1V VDC |
| استهلاك الطاقة النموذجي | 0.7W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20°C~+150°C، 0°C~550°C؛ دعم التخصيص والتوسيع |
| دقة قياس الحرارة | أعلى من ±3°C أو ±3% (@23°C±3°C) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والحد الأدنى والمتوسطة لدرجة الحرارة الإقليمية للإنتاج |
| SDK | دعم ويندوز/لينكس/أرم؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الحجم (ملم) | 21×22.3×27.3 (مع عدسة 9.1 ملم) |
| الوزن | 20.8g±1.5g (مع عدسة 9.1mm) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | 5.35جرام، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| الشهادات | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.1 ملم |
التطبيقات الصناعية
ويمكن دمج وحدة التصوير الحراري iTL612/R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث تستخدم على نطاق واسع في مجالاتالصيانة التنبؤية، فحص الطاقة الكهروضوئية، حماية البيئة، البحوث العلمية، التصوير الجوي، التحقيقات الشرطة، الإغاثة والإنقاذ، الوقاية من حرائق الغابات، السلامة الحضرية، الخ.
خط منتجاتنا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
أجهزة كشف تحت الحمراء المختلفة المتاحة
كل من أجهزة الكشف عن IR غير المبردة والمبردة في تنسيقات وحجم البكسل المختلف
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء، من أجل صياغة صور لها،أو الحصول على معلومات درجة حرارة من الأشياء، حتى في بيئات الضوء المنخفض.
2كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف غير اتصال سلبي وتحديد تقنية الأشعة تحت الحمراء.ويركز إشعاع الأشعة تحت الحمراء من المشهد على جهاز محورية المصفوفة الكاشف الأشعة تحت الحمراء من خلال نظام الأشعة تحت الحمراء البصرية التي يمكن أن تمر من خلال إشعاع الأشعة تحت الحمراءيُحوّل جهاز الكشف الحراري إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية متوافقة، ومن ثم من خلال التضخيم ومعالجة الفيديو،تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
