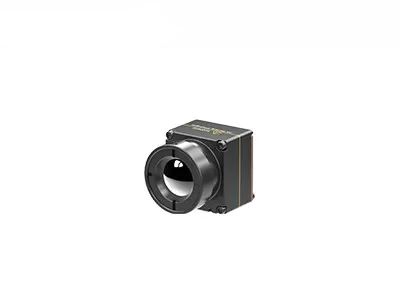

وحدة التصوير الحراري غير المبردة ذات العدسة 9.1 ملم 30 هرتز 640 × 512 12 ميكرومتر للطائرات بدون طيار

عدسة 9.1 ملم ، معدل الإطار 30 هرتز غير مبرد 640 × 512 وحدة التصوير الحراري للطائرات بدون طيار


يدمج قلب كاميرا الأشعة تحت الحمراء iTL612R كاشف حراري بالأشعة تحت الحمراء بحجم 640x512 / 12μm (WLP).إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14 ميكرومتر.

تتميز وحدة الكاميرا الحرارية iTL612 بعرض صور حاد ونقي وحجم صغير وتكلفة منخفضة.تم تصميم الوحدة الحرارية غير المبردة iTL612R من أجل SWaP المحسّن بالكامل ، وهي توفر حلاً موثوقًا لتكامل نظام الأشعة تحت الحمراء مع مساحة محدودة.وصل هيكلها المضغوط إلى المستوى الأعلى من نفس وحدة المواصفات.كما أن لديها وظيفة حرارية اختيارية بمدى قياس من -20 ~ 550 ℃ لقياس درجة الحرارة الصناعية.

تم تطوير الوحدة الحرارية iTL612 خصيصًا لمجال الصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.



تصميم مدمج وخفيف الوزن
• الحجم: 21 مم × 22.3 مم × 27.3 مم (مع عدسة 9.1 مم)
• الوزن: 20.8 جرام ± 1.5 جرام (مع عدسة 9.1 ملم)
• استهلاك منخفض للطاقة يصل إلى 0.7 واط

صورة واضحة وقياس إشعاع دقيق
• خوارزمية جديدة لمعالجة الصور: NUC / 3DNR / DNS / DRC / EE
• دعم Windows / Linux / ARM SDK
• دعم قياس درجة الحرارة الإقليمية ، نقطة & متساوي الحرارة

واجهات متعددة لسهولة التكامل
• واجهات DVP / LVDS / USB2.0 ، إخراج بيانات صورة RAW / YUV ، التحكم في المنفذ التسلسلي



يمكن دمج وحدة التصوير الحراري iTL612 / R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث يتم استخدامها على نطاق واسع في مجالاتالصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.



1.كيف يعمل مقياس ميكروبولومتر مصفوفة المستوى البؤري غير المبرد؟

باستخدام مبدأ التأثير الحراري المشع بالأشعة تحت الحمراء ، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء ، بحيث تزداد درجة حرارة المادة الحساسة.بعد ذلك ، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.

2. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟

لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف بالأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي لديه احتمالات تطبيق أوسع.
