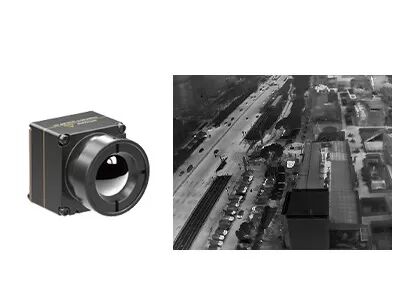

كاميرا حرارية بدون تبريد لطائرة بدون طيار LWIR RoHS 640x512 لمكافحة الحرائق
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 / R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≤40 م ك | معدل الإطارات | 30 هرتز |
| إبراز | كاميرا حرارية بطائرة LWIR 640x512,كاميرا حرارية للطائرة بدون طيار LWIR لمكافحة الحرائق,وحدة كاميرا RoHS Uncooled Lwir |
||
منتوج وصف
وحدة التصوير الحراري iTL612/R
كاميرا حرارية للطائرات بدون طيار سريعة التكامل مع كاشف حراري بالأشعة تحت الحمراء غير مبرد 640x512 12μm
وصف المنتجالوصف
تدمج النواة الحرارية بالأشعة تحت الحمراء iTL612R كاشفًا حراريًا بالأشعة تحت الحمراء بحجم 640x512 / 12μm على مستوى الرقاقة (WLP). إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار بنطاق طيفي من 8 إلى 14μm.
تتميز وحدة الكاميرا الحرارية iTL612 بصورة واضحة ونقية، وحجم صغير، وتكلفة منخفضة. موجهة لتحسين SWaP بالكامل، توفر الوحدة الحرارية غير المبردة iTL612R حلاً موثوقًا به لتكامل نظام الأشعة تحت الحمراء مع مساحة محدودة. لقد وصل هيكلها المضغوط إلى المستوى الأعلى من وحدة المواصفات نفسها. كما أنها تتمتع بوظيفة قياس درجة الحرارة الاختيارية مع نطاق قياس من -20 درجة مئوية إلى 550 درجة مئوية لقياس درجة الحرارة الصناعية.
تم تطوير الوحدة الحرارية iTL612 خصيصًا لمجال الصيانة التنبؤية، وفحص الخلايا الكهروضوئية، وحماية البيئة، والبحث العلمي، والتصوير الجوي، والتحقيق الشرطي، والإغاثة والإنقاذ، والوقاية من حرائق الغابات، والسلامة الحضرية، إلخ.
الميزات الرئيسية
تصميم مضغوط وخفيف الوزن
• الحجم: 21 مم × 22.3 مم × 27.3 مم (مع عدسة 9.1 مم)
• الوزن: 20.8 جرامًا ± 1.5 جرامًا (مع عدسة 9.1 مم)
• استهلاك منخفض للطاقة يصل إلى 0.7 واط
صورة واضحة وقياس إشعاعي دقيق
• خوارزمية معالجة صور جديدة تمامًا: NUC/3DNR/DNS/DRC/EE
• دعم Windows/Linux/ARM SDK
• دعم قياس درجة الحرارة الإقليمية والنقطية والمتساوية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP/LVDS/USB2.0، إخراج بيانات صور RAW/YUV، التحكم في المنفذ التسلسلي
مواصفات المنتج
| الموديل | iTL612/R |
| أداء كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | أكسيد الفاناديوم |
| الدقة | 640×512 |
| حجم البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطارات | 30 هرتز |
| وقت التشغيل | 5 ثوانٍ |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم الانتظام (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) إزالة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | أسود ساخن/أبيض ساخن/ألوان زائفة |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، ذكر) |
| لوحة توسيع USB | Type-C |
| واجهة الاتصال | RS232-TTL/USB2.0 |
| واجهة الفيديو الرقمي | CMOS8/USB2.0 |
| جهد الإمداد | 3.3V±0.1V VDC |
| استهلاك الطاقة النموذجي | 0.7 واط |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +150 درجة مئوية، 0 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | أكبر من ±3 درجة مئوية أو ±3% (@23 درجة مئوية ±3 درجة مئوية) |
| قياس درجة الحرارة الإقليمية | دعم الحد الأقصى والحد الأدنى ومتوسط قيمة درجة الحرارة الإقليمية الناتجة |
| SDK | دعم Windows/Linux/ARM؛ تحقيق تحليل وتغيير دفق الفيديو من الرمادي إلى درجة الحرارة |
| الخصائص الفيزيائية | |
| الحجم (مم) | 21×22.3×27.3 (مع عدسة 9.1 مم) |
| الوزن | 20.8 جرامًا ± 1.5 جرامًا (مع عدسة 9.1 مم) |
| القدرة على التكيف مع البيئة | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثفة |
| الاهتزاز | 5.35grms، 3 محاور |
| الصدمة | موجة نصف جيبية، 40 جرام/11 مللي ثانية، 3 محاور 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | تركيز ثابت حراري: 9.1 مم |
التطبيقات الصناعية
يمكن دمج وحدة التصوير الحراري iTL612/R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث يتم استخدامها على نطاق واسع في مجالات الصيانة التنبؤية، وفحص الخلايا الكهروضوئية، وحماية البيئة، والبحث العلمي، والتصوير الجوي، والتحقيق الشرطي، والإغاثة والإنقاذ، والوقاية من حرائق الغابات، والسلامة الحضرية، إلخ.
معلومات عنا
رؤيتنا: لدفع حدود الاستشعار وتحويل الطريقة التي يتواصل بها الناس مع العالم من حولهم.
مهمتنا: تسخير قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، مما يتيح اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبلًا أكثر ترابطًا.
قيمتنا: إنشاء تكنولوجيا الأشعة تحت الحمراء المتقدمة التي تجعل العالم مكانًا أفضل.
الأسئلة الشائعة
1. حول كاشف الأشعة تحت الحمراء بتغليف معدني
يستخدم التغليف المعدني غلافًا أنبوبيًا معدنيًا، ومبردًا حراريًا كهربائيًا (TEC) ومادة امتصاص عمودية. يلعب TEC دورًا مهمًا في تثبيت درجة حرارة التشغيل بحيث يعمل كاشف الأشعة تحت الحمراء في درجة حرارة الغرفة، وبالتالي تحسين قدرة مستشعرات التصوير الحراري على التكيف مع البيئات القاسية، مثل الضباب الكثيف والأمطار والثلوج وما إلى ذلك.
لكن العيب هو أن التكلفة مرتفعة للغاية، حيث تمثل أكثر من 60% من التكلفة الإجمالية لإنتاج المنتجات غير المبردة بأكملها، مما يتسبب في دورة إنتاج طويلة. طريقة التغليف هذه مخصصة للتطبيقات المتطورة.
