جوهر الكاميرا الحرارية غير المبردة VOx بدقة 640 × 512 وحجم بكسل 12 ميكرومتر ونطاق طيفي طويل الموجة 8 ~ 14 ميكرومتر
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
|---|---|---|---|
| فيديو رقمية | الخام/YUV422 | فيديو تمثيلي | بال/NTSC |
| NETD | ≥25mK/F1.0/25 درجة مئوية | النطاق الطيفي | 8 ~ 14 ميكرومتر |
| إبراز | Longwave FPA Thermal Camera Core,VOx Uncooled Thermal Camera Core,8X المستمر التكبير وحدة حرارية غير مبردة |
||
منتوج وصف

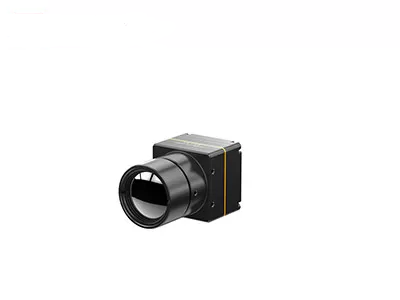

VOx Uncooled Thermal Camera Core 640x512 / 12μm الموجة الطويلة مع عدسات الأشعة تحت الحمراء المختلفة
لمحة عامة عن المنتج
تتضمن وحدة الأشعة تحت الحمراء غير المبردة COIN612G2 حزمة مستوى الوافر 640x512 / 12μm (WLP) كاشف تصوير الأشعة تحت الحمراء ، ودورة معالجة إشارات عالية الأداء وخوارزمية معالجة الصور.بفضل تكنولوجيا التعبئة على مستوى الوافر، جهاز الكشف عن الأشعة تحت الحمراء WLP لديه عملية تصنيع أبسط وأسهل ليتم دمجها ، وهو أكثر ملاءمة لإنتاج حجم كبير وتكلفة منخفضة.
تتمتع وحدة الأشعة تحت الحمراء COIN612G2 بتقديم صورة حرارية حادة وواضحة وحجم صغير وتكلفة منخفضة.لقد قدمنا لعملائنا العديد من حلول التصوير الحراري تحت الحمراء الناضجة والمستقرةمن السهل على وحدات الأشعة تحت الحمراء من سلسلة COIN أن تدمج في المزيد من المنتجات النهائية وتقلل كثيرا من التكلفة للعملاء.
الخصائص الرئيسية
- وظائف شاملة، حل فعال من حيث التكلفة
• تم تطويرها باستخدام كاشف الأشعة تحت الحمراء عالي الأداء وفعال من حيث التكلفة ApexCore على مستوى الوافر مع NETD ≤25mK
• يجمع بين FPA الرئيسي مع خوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة - هيكل مضغوط، تصميم خفيف
• الأبعاد: 25.4*25.4*15.7ملم
• الوزن: 15±1g، استهلاك الطاقة≤0.65W - تكوين متعدد الاستخدامات، التكامل السريع
• خيارات عدسة متعددة متاحة لتلبية متطلبات التطبيقات المختلفة
• يدعم واجهات إخراج الصور USB 2.0/DVP/LVDS/BT.656
• إخراج بيانات الصورة RAW / YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| النموذج | COIN612G2 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640*512 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤25mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30/50 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 25.4*25.4*157 |
| وزن النواة العارية ((g) | 15 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام جوهر الكاميرا تحت الحمراء COIN612G2 على نطاق واسع في مراقبة الأمن والرؤية الصناعية والملاحظة في الهواء الطلق وقضاء الحرائق والإنقاذ وADAS والرؤية الآلية وما إلى ذلك.
فوائدنا
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
ما هو (سيدو كولور) ؟
اللون الزائف، يُطلق عليه أيضاً اللون الخاطئيمكن تحويل التوزيع الحراري للأجسام إلى صور بصرية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة في مستوى الرمادي أو اللون الزائفوبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء.لجعله أسهل للناس لتحليل بسهولة صورة حرارية بصريا يتم تمثيلها باستخدام ألوان كاذبة تمثل الفرق في درجة الحرارة.
كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟
-أبيض ساخن
- الحمم البركانية
- قوس حديدي
- حديد ساخن
- طبية
- القطب الشمالي
- قوس قزح1
- قوس قزح2
- ريد هوت
-أبيض ساخن
