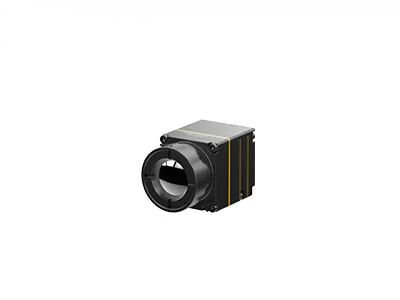

وحدة التصوير الحراري LWIR غير المبردة 640x512 12uM لحمولات الطائرات بدون طيار
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 / R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≤40 م ك | معدل الإطارات | 30 هرتز |
| إبراز | وحدة التصوير الحراري LWIR 12uM,UAV Payloads LWIR Thermal Imaging Module,LWIR Thermal Camera Core 640x512 |
||
منتوج وصف
وحدة التصوير الحراري LWIR غير المبردة 640x512 12um للحمولة المفيدة للطائرات بدون طيار
وصف المنتج
iTL612R هو وحدة تصوير حراري تابعة لـ LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14μm. متكاملة مع كاشف الأشعة تحت الحمراء 640 × 512 / 12μm ،تتضمن وحدة الكاميرا تحت الحمراء iTL612 خوارزميات معالجة صور قوية ووظيفة إشعاعية اختيارية بحيث يمكن تحديد الأهداف بسهولة في مشاهد طويلة المدى على ارتفاعات عالية.
مع حجم صغير عند 21 ملم × 22.3 ملم × 27.3 ملم ووزن خفيف يصل إلى 21 غرامًا ، فإن وحدة التصوير الحراري غير المبردة iTL612 مناسبة جدًا ليتم دمجها في الطائرات بدون طيار ذات متطلبات مساحة صارمة.تصميمه المدمج قد وصل إلى أعلى مستوى من وحدات الكاميرا الحرارية نفس المواصفاتوبالإضافة إلى ذلك، فإن تصميم هيكل الدوائر المُحسّنة يضمن استهلاك طاقة ثابت منخفض إلى 0.7 واط، مما يحسن بشكل فعال عمر البطارية الطويل لنظام الأشعة تحت الحمراء.
وحدة الحرارة iTL612 تم تطويرها خصيصاً لمجال الصيانة التنبؤية، والفحص الضوئي، وحماية البيئة، والبحوث العلمية، والتصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ ، منع حرائق الغابات ، السلامة الحضرية ، الخ
الخصائص الرئيسية
التصميم المدمج والخفيف
• الحجم: 21mm × 22.3mm × 27.3mm (مع عدسة 9.1mm)
• الوزن: 20.8g±1.5g (مع عدسة 9.1mm)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة و قياس أشعة دقيق
• خوارزمية معالجة الصور الجديدة تمامًا: NUC/3DNR/DNS/DRC/EE
• دعم Windows/Linux/ARM SDK
• دعم قياس درجات الحرارة الإقليمية والنقطية والمتوازية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP/LVDS/USB2.0، مخرج بيانات الصورة RAW/YUV، التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | iTL612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| مواد حساسة | أكسيد الفاناديوم |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطار | 30 هرتز |
| وقت البدء | 5s |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) مكافحة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Male) |
| لوحة توسيع USB | النوع-ج |
| واجهة الاتصال | RS232-TTL/USB20 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| فولتاج التغذية | 3.3V±0.1V VDC |
| استهلاك الطاقة النموذجي | 0.7W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20°C~+150°C، 0°C~550°C؛ دعم التخصيص والتوسيع |
| دقة قياس الحرارة | أعلى من ±3°C أو ±3% (@23°C±3°C) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والحد الأدنى والمتوسطة لدرجة الحرارة الإقليمية للخروج |
| SDK | دعم ويندوز/لينكس/أرم؛ تحقيق تحليل تيار الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الحجم (ملم) | 21×22.3×27.3 (مع عدسة 9.1mm) |
| الوزن | 20.8g±1.5g (مع عدسة 9.1mm) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| الاهتزاز | 5.35جرام، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| الشهادات | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.1 ملم |
التطبيقات الصناعية
ويمكن دمج وحدة التصوير الحراري iTL612/R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث تستخدم على نطاق واسع في مجالاتالصيانة التنبؤية، فحص الطاقة الكهروضوئية، حماية البيئة، البحث العلمي، التصوير الجوي، التحقيقات الشرطة، الإغاثة والإنقاذ، الوقاية من حرائق الغابات، السلامة الحضرية، الخ.
فوائدنا
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة الكشف المتقدمة بالأشعة تحت الحمراء و نواة الكاميرا و وحدات ذات تنسيقات و نطاقات موجة متعددةمنتجاتنا تتكامل بسلاسة في أنظمة متنوعة تمكين الجيل القادم من التصوير والتجسس التطبيقات عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
1ما هو "اللون الزائف"؟
اللون الزائف، يُطلق عليه أيضاً اللون الخاطئيمكن تحويل التوزيع الحراري للأجسام إلى صور بصرية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة في مستوى الرمادي أو اللون الزائفوبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء.لجعله أسهل للناس لتحليل بسهولة صورة حرارية بصريا يتم تمثيلها باستخدام ألوان كاذبة تمثل الفرق في درجة الحرارة.
2كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟
-أبيض ساخن
- الحمم البركانية
- قوس حديدي
- حديد ساخن
- طبية
- القطب الشمالي
- قوس قزح1
- قوس قزح2
- ريد هوت
-أبيض ساخن
