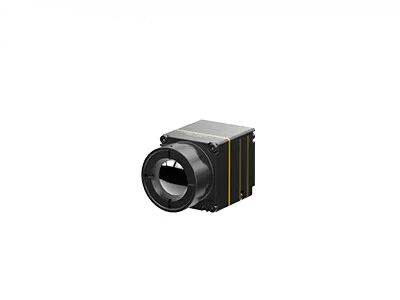

نواة كاميرا الأشعة تحت الحمراء للتشخيص الطبي غير الجراحي بدقة 640x512 وبكسل 8 ميكرومتر لنظام التصوير الحراري
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | الأساسية كاميرا الأشعة تحت الحمراء غير الغازية,التشخيص الطبي كاميرا الأشعة تحت الحمراء الأساسية |
||
منتوج وصف
وحدة كاميرا الأشعة تحت الحمراء غير الغازية لنظام التصوير الحراري للتشخيص الطبي

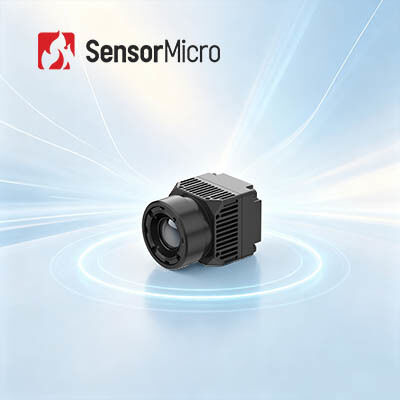

وحدة كاميرا أشعة تحت حمراء بدقة 640 × 512 / 8 ميكرومتر لنظام التصوير الحراري للتشخيص الطبي
نظرة عامة على المنتج
تم تطوير وحدة التصوير الحراري iHA608W خصيصًا للتشخيص الطبي. بفضل دمج كاشف الأشعة تحت الحمراء الخاص بنا المطور ذاتيًا بتقنية التغليف على مستوى الرقاقة بدقة 640 × 512 / 8 ميكرومتر، تتميز وحدة التصوير الحراري هذه للتشخيص الطبي بحجم أصغر يضمن تكاليف تكامل أقل. وهي تتيح تطويرًا أسرع لأسواق الطب والصحة على جميع المستويات، مما يجعل تقنية التصوير الحراري متاحة للجمهور.
باستخدام تقنية التصوير الحراري، يمكن للأطباء إجراء فحوصات كاملة للجسم آمنة بنسبة 100٪، وخالية من الإشعاع، وغير جراحية، وغير تلامسية لتجنب إجراءات الاختبار غير الضرورية. يمكن تصور توزيع الحرارة في أجزاء مختلفة من جسم الإنسان بسرعة للكشف المبكر عن التشوهات الجسدية وتشخيصها، مما يجعل العلاج الإضافي أسهل وأكثر فعالية.
الميزات الرئيسية
- قياس دقيق، تصوير سلس- تم تطويره للكشف عن درجة حرارة الجسم البيولوجية غير التلامسية بدقة قياس عالية تبلغ ±0.5 درجة مئوية. متوافق مع عدسة طبية المستوى وخوارزميات معالجة الصور الطبية الحصرية لتصوير حراري أكثر حدة.
- وحدة مدمجة للغاية لسهولة التكامل- يعتمد كاشف الأشعة تحت الحمراء ApexCore الصغير بكسل 8 ميكرومتر لتصغير هيكل الوحدة. يبلغ حجمها 21 × 21 × 31.5 ملم فقط مع وزن يتم التحكم فيه عند 25 ± 2 جرام، مما يتناسب تمامًا مع الأجهزة المدمجة المختلفة.
- تكامل فعال للنظام وتعقيد تطوير أقل- واجهات قياسية من النوع C + USB2.0 للتكامل الأسرع. يتم تقديم حزم تطوير البرامج (SDK) لنظامي التشغيل Windows/Android/Linux لتبسيط أعمال التطوير.
مواصفات المنتج
| الموديل | iHA608W |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | Vox |
| الدقة | 640 × 512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | ألوان طبية / ألوان زائفة |
| برنامج الكمبيوتر | |
| برنامج | التحكم في الوحدة وعرض الفيديو |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | 10 درجة مئوية ~ +50 درجة مئوية |
| نطاق القياس | 32 درجة مئوية ~ +42 درجة مئوية |
| دقة القياس | ±0.5 درجة مئوية بعد بدء التشغيل لمدة دقيقتين (عندما يكون نطاق درجة حرارة الهدف 32-42 درجة مئوية، ودرجة حرارة البيئة 23 ± 3 درجة مئوية) |
| مسافة القياس | 0.5 متر إلى 5 أمتار، ويمكن تحقيق قياسات درجة الحرارة على مسافات مختلفة من خلال حزمة تطوير البرامج (SDK) |
| حزمة تطوير البرامج (SDK) | حزم تطوير البرامج (SDK) لأنظمة Windows/Android/Linux متاحة. تمكين تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس درجة الحرارة الشامل للمصفوفة، وتصوير درجة الحرارة، وتعيين نافذة درجة الحرارة، وتكامل أجهزة متعددة |
| كهربائي | |
| واجهة خارجية قياسية | USB (TYPE-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمي | USB2.0 |
| جهد الإمداد | 5 فولت ± 0.5 |
| استهلاك الطاقة النموذجي | 0.6 واط |
| عدسة بصرية | |
| البعد البؤري | 4 ملم |
| نوع العدسة | تركيز ثابت غير حراري |
| F# | 1 |
| مجال الرؤية (أفقي × رأسي) | 69.2 درجة × 55.4 درجة |
| كهربائي | |
| الحجم (مم) | 21 مم × 21 مم × 31.5 مم (مع عدسة 4 مم) |
| الوزن (جم) | 25 جم ± 2 (مع عدسة 4 مم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيبية، 40 جرام / 11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| ESD | تفريغ التلامس: 6 كيلو فولت تفريغ الهواء: 8 كيلو فولت |
| الشهادات | |
| حماية البيئة | ROHS2.0/REACH |
التطبيقات الصناعية
من المتوقع أن تُستخدم وحدة التصوير الحراري iHA608W على نطاق واسع في مجالات فحص الأمراض، والعلاج الطبيعي بالطب الصيني التقليدي، والفحص الصحي، وإعادة التأهيل، وما إلى ذلك في الوقت الحاضر وفي المستقبل.
مزايا نا
- حساسية عالية وأداء ممتاز- تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة- كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج ضخم لضمان التسليم السريع- ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة للطرق التشخيصية غير الجراحية تعتمد على الكشف عن درجة حرارة سطح الجسم. يتم تسجيل الإشعاع تحت الأحمر (IR) المنبعث من جسم ما وتصويره في شكل خريطة توزيع لدرجة الحرارة.
2. فيما يمكن استخدام التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء فحوصات منزلية، وتحديد العيوب الهيكلية، والأعطال الكهربائية، والأعطال الميكانيكية، والتغيرات الفسيولوجية في البشر والحيوانات، وغير ذلك الكثير.
3. ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر، من السهل إجراء الاختبار والاستجابة بسرعة دون إلحاق ضرر، مما يؤدي إلى توفير التكاليف، وزيادة كفاءة العمل، وتقليل القوى العاملة واستهلاك المعدات. بالنسبة للتصوير الحراري الطبي، فإنه فعال للغاية في اكتشاف المشاكل المخفية في جسم الإنسان، وآمن بنسبة 100٪ بدون إشعاع أو ألم، مما يجعله أداة مثالية للفحص الصحي المبكر.
