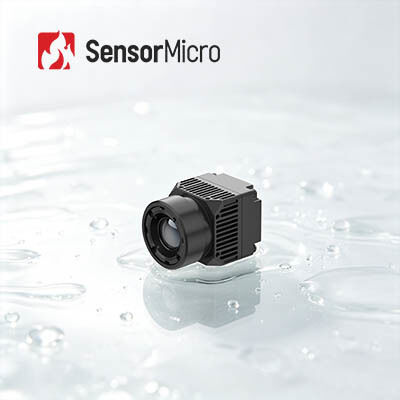

وحدة حرارية غير مبردة تعمل بالأشعة تحت الحمراء طويلة الموجة (LWIR) بدقة 640×512 وتباعد بكسل 8 ميكرومتر للفحص الطبي بالتصوير الحراري

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات RoHS2.0; Reach
رقم الموديل iHA608W
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640x512 استهلاك الطاقة 0.6 واط
المدى الطيفي 8 ~ 14 ميكرومتر درجة البكسل 8 ميكرومتر
NETD نموذجي ≥30 مللي كلفن معدل الإطار 25 هرتز
إبراز

وحدة حرارية طبية LWIR غير مبردة

,

وحدة حرارية غير مبردة 384x288

,

وحدة كاميرا تصوير حراري 17 ميكرومتر
اترك رسالة
منتوج وصف
وحدة حرارية غير مبردة بنطاق LWIR بدقة 640×512 وبحجم بكسل 8 ميكرومتر للفحص بالتصوير الحراري الطبي
وحدة حرارية غير مبردة بنطاق LWIR بدقة 640×512 وبحجم بكسل 8 ميكرومتر للفحص بالتصوير الحراري الطبي
وصف المنتج
هل تبحث عن نواة كاميرا حرارية غير مبردة عالية الأداء لقياس درجة الحرارة الطبية؟ تستفيد iHA608W من كاشف الأشعة تحت الحمراء ApexCore بدقة 640×512 وبحجم بكسل 8 ميكرومتر، والمصمم خصيصاً لقياس درجة حرارة الجسم دون تلامس بدقة قياس تبلغ ±0.5 درجة. تقدم خوارزميات معالجة الصور الطبية المخصصة مرئيات حرارية دقيقة التفاصيل، حيث ترسم خريطة توزيع درجات الحرارة بدقة وتخرج بيانات قياس حرارة مستقرة. كما يساهم حجم البكسل البالغ 8 ميكرومتر في تقليل الأبعاد الكلية والوزن. تم تزويد النواة الحرارية بمنافذ فيديو Type-C ومنافذ اتصال USB2.0، مما يدعم التكامل السلس. وتشمل حالات الاستخدام الشائعة معدات التشخيص الطبي، ومحطات الفحص الصحي في الأماكن العامة، وفحص درجة حرارة أجسام الماشية.
الميزات الرئيسية
  • قياس عالي الدقة لدرجة الحرارة وتصوير حراري فائق الوضوح
    • مصممة خصيصاً لقياس درجة حرارة جسم الإنسان دون تلامس، بدقة تصل إلى ±0.5 درجة مئوية
    • عدسة بصرية بجودة طبية مقترنة بخوارزميات طبية متخصصة للحصول على صور حرارية واضحة وحادة
  • نواة حرارية مدمجة صغيرة الحجم وخفيفة الوزن
    • يتيح مستشعر الأشعة تحت الحمراء ApexCore بحجم بكسل 8 ميكرومتر تصميماً ميكانيكياً مصغراً
    • الأبعاد 21×21×31.5 مم، والوزن 25±2 جم، مما يسهل دمجها داخل الأجهزة الطبية المصغرة
  • تكامل سهل الاستخدام وحزمة تطوير برمجيات (SDK) متعددة المنصات
    • واجهات Type-C وUSB 2.0 جاهزة للاستخدام لتسريع نشر النظام وتطبيقه
    • دعم كامل لحزمة SDK لأنظمة: Windows وAndroid وLinux، مما يقلل من صعوبة التطوير الهندسي
مواصفات المنتج
الطراز iHA608W
مؤشرات كواشف الأشعة تحت الحمراء
المادة الحساسة VOx (أكسيد الفاناديوم)
الدقة 640×512
حجم البكسل 8 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
الفرق في درجة الحرارة المكافئة للضوضاء (NETD) النمطي ≤30mK
معالجة الصور
معدل الإطارات الرقمي 25 هرتز
زمن بدء التشغيل ≤6 ثوانٍ
الفيديو الرقمي RAW/YUV/TMP
خوارزمية الصورة NUC/3DNR/DNS/DRC/EE
عرض الصورة طبي / ألوان زائفة
برنامج الكمبيوتر
برمجيات الحاسوب التحكم في الوحدة وعرض الفيديو
قياس درجة الحرارة
درجة حرارة التشغيل 10℃~+50℃
نطاق قياس درجة الحرارة 32℃~+42℃
دقة قياس درجة الحرارة ≤±0.5℃ (بعد إحماء لمدة دقيقتين، درجة الحرارة المحيطة 23±3 درجة مئوية، والهدف 32-42 درجة مئوية)
مسافة القياس 0.5 م - 5 م؛ تدعم قياس درجة الحرارة على مسافات متعددة عبر حزمة SDK
حزمة تطوير البرمجيات (SDK) تدعم حزمة SDK لأنظمة Windows/Android/Linux، وتتيح تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس شامل لدرجة حرارة المصفوفة، والتصوير الحراري، وضبط نافذة درجة الحرارة، وتكاملات متعددة
المواصفات الكهربائية
الواجهة الخارجية القياسية USB(TYPE-C)
واجهة الاتصال USB
واجهة الفيديو الرقمي USB2.0
جهد التغذية 5V±0.5
استهلاك الطاقة النمطي 0.6 واط
العدسة البصرية
البعد البؤري 4 مم
نوع العدسة تركيز ثابت لا حراري (Athermal)
الرقم البؤري (F/#) 1
مجال الرؤية (أفقي×رأسي) 69.2°×55.4°
المواصفات الميكانيكية
الحجم (يشمل العدسة) 21 مم×21 مم×31.5 مم (تشمل عدسة 4 مم)
الوزن (يشمل العدسة) 25 جم ± 2 (تشمل عدسة 4 مم)
التكيف البيئي
درجة حرارة التشغيل -10℃~+50℃
درجة حرارة التخزين -45℃~+85℃
الرطوبة 5%~95%، غير متكاثفة
الاهتزاز 5.35grms، اهتزاز عشوائي، 3 محاور
الصدمة موجة نصف جيبية، 40g/11ms، اتجاه الصدمة، 3 محاور، 6 اتجاهات
التفريغ الكهروستاتيكي (ESD) تفريغ بالتلامس 6 كيلوفولت؛ تفريغ في الهواء 8 كيلوفولت
الشهادات والتوافق
الشهادات البيئية ROHS2.0/REACH
التطبيقات الصناعية
من المتوقع أن تُستخدم الوحدة الحرارية iHA608W على نطاق واسع في مجالات فحص الأمراض، والعلاج الطبيعي للطب الصيني التقليدي، والفحوصات الصحية، وإعادة التأهيل وغيرها، في الوقت الحاضر وفي المستقبل.
ميزاتنا
  • محفظة منتجات متنوعة
  • خبرة تقنية عميقة
  • التحقق الصارم من الموثوقية يضمن جودة المنتج
  • التركيز على الابتكار والتطبيق العملي في استشعار الأشعة تحت الحمراء
  • دعم فني احترافي وخدمات تطوير مشتركة
الأسئلة الشائعة
1. ما هو الفرق بين كواشف الأشعة تحت الحمراء غير المبردة والمبردة؟
يوجد حالياً نوعان من مستشعرات التصوير الحراري بالأشعة تحت الحمراء في السوق: المبردة وغير المبردة.

يعمل كاشف الأشعة تحت الحمراء غير المبرد في درجة الحرارة المحيطة. ويعتمد على صناعة أشباه الموصلات، وبالتالي يمكن تصنيعه عادةً بكميات كبيرة وبحجم صغير وتكلفة منخفضة. وتُستخدم كواشف الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة/اليدوية والمتنقلة.

يتم تغليف كواشف الأشعة تحت الحمراء المبردة في وحدة تحافظ عليها عند درجة حرارة منخفضة للغاية مدعومة بمبرد تبريد فائق (Cryocooler). وتكون هذه الكواشف أكبر حجماً بكثير، وأعلى تكلفة، وأقل موثوقية من المستشعرات غير المبردة، ويرجع ذلك أساساً إلى أنظمة التبريد المعقدة التي تتطلبها. ومع ذلك، فإن الأنظمة المبردة حساسة للغاية وتعمل عادةً مع بصريات ذات بعد بؤري طويل لأداء المهام بعيدة المدى.
2. حول كاشف الأشعة تحت الحمراء بتغليف على مستوى الرقاقة (Wafer Level Packaging)
أصبح التغليف على مستوى الرقاقة، والمعروف أيضاً باسم التغليف بحجم الرقاقة، جزءاً مهماً من تقنيات التغليف المتقدمة في صناعة أشباه الموصلات. والتغليف على مستوى الرقاقة (WLP) هو عملية إتمام التغليف بتفريغ عالي للهواء مباشرة على رقاقة MEMS بأكملها، ثم تحديدها وتقطيعها لإنتاج كاشف أشعة تحت حمراء فردي. وتقوم هذه التقنية بإجراء معظم أو كافة إجراءات التغليف والاختبار مباشرة على رقاقة كاشف الأشعة تحت الحمراء قبل التقطيع.

إنها تقنية تغليف مطورة بحجم الشريحة تلبي متطلبات الحجم الصغير، والوزن الخفيف، وقابلية النقل والاستخدام باليد، والسعر المنخفض، وكفاءة الإنتاج العالية.
