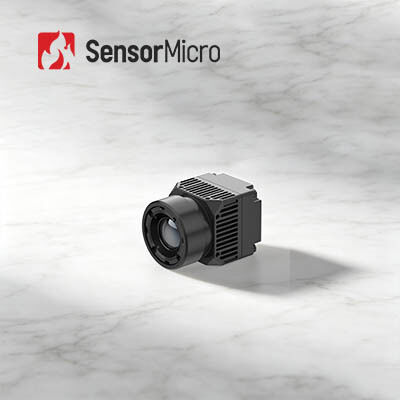

وحدة كاميرا حرارية غير مبردة بدقة 640×512 ودقة ±0.5 درجة مئوية ودرجة بكسل 8 ميكرومتر لفحص درجة حرارة الجسم
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | وحدة كاميرا حرارية 384x288,وحدة كاميرا حرارية غير مبردة 17 ميكرومتر,كاميرا حرارية غير مبردة لفحص درجة حرارة الجسم |
||
منتوج وصف
وحدة كاميرا حرارية غير مبردة لفحص درجة حرارة الجسم بدقة 640×512/8 ميكرومتر
نظرة عامة على المنتج
تم تطوير الوحدة الحرارية iHA608W خصيصًا لقياس درجة حرارة الجسم والتشخيص الطبي. يلتقط حل التصوير الحراري المتقدم هذا بيانات درجة الحرارة وتوزيع الحرارة لتمكين التشخيص المبكر للأمراض بدون إشعاع وغير جراحي، وفحص درجة حرارة الجسم عن بعد وعلى نطاق واسع.
تدمج الوحدة كاشف الأشعة تحت الحمراء ApexCore بدقة 640×512/8 ميكرومتر، وعدسة بصرية دقيقة، وحزمة تطوير برامج (SDK) شاملة لقياس درجة الحرارة بدقة تصل إلى ±0.5 درجة مئوية.
الميزات الرئيسية
- قياس دقيق، تصوير حراري مفصل - مصمم خصيصًا لقياس درجة حرارة الجسم بدون تلامس بدقة تصل إلى ±0.5 درجة مئوية. توفر العدسة البصرية الطبية والخوارزميات المخصصة لمعالجة الصور الطبية تصويرًا واضحًا.
- تصميم مدمج، تكامل خفيف الوزن - مدعوم بكاشف أشعة تحت حمراء ApexCore بدقة 8 ميكرومتر مع مسافة بكسل صغيرة لتوفير شكل مدمج. أبعاد صغيرة تصل إلى 21×21×31.5 ملم ووزن يصل إلى 25±2 جرام، مثالي للتكامل في الأجهزة المدمجة.
- تكامل سريع، تطوير سهل - واجهات قياسية من النوع C + USB 2.0 لتبسيط تكامل النظام. يوفر حزم تطوير برامج (SDK) لنظامي التشغيل Windows و Android و Linux لتقليل حواجز التطوير.
مواصفات المنتج
| الموديل | iHA608W |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | طبي/لون زائف |
| برنامج الكمبيوتر | |
| برنامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | 10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | 32 درجة مئوية ~ +42 درجة مئوية |
| دقة قياس درجة الحرارة | ≤±0.5 درجة مئوية (بعد فترة تسخين لمدة دقيقتين، درجة حرارة محيطة 23±3 درجة مئوية، هدف 32-42 درجة مئوية) |
| مسافة القياس | 0.5 متر - 5 أمتار؛ يدعم قياس درجة الحرارة متعدد المسافات عبر حزمة تطوير البرامج (SDK) |
| حزمة تطوير البرامج (SDK) | يدعم حزم تطوير البرامج (SDK) لنظامي التشغيل Windows/Android/Linux، ويحقق تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس درجة الحرارة الشامل للمصفوفة، والتصوير الحراري، وتعيين نافذة درجة الحرارة، والتكامل المتعدد |
| كهربائي | |
| واجهة خارجية قياسية | USB (النوع C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمي | USB2.0 |
| جهد الإمداد | 5 فولت ±0.5 |
| استهلاك الطاقة النموذجي | 0.6 واط |
| عدسة بصرية | |
| البعد البؤري | 4 ملم |
| نوع العدسة | ثابتة التركيز غير حرارية |
| F/# | 1 |
| مجال الرؤية (أفقي × رأسي) | 69.2 درجة × 55.4 درجة |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) | 21 ملم × 21 ملم × 31.5 ملم (بما في ذلك عدسة 4 ملم) |
| الوزن (بما في ذلك العدسة) | 25 جرام ±2 (بما في ذلك عدسة 4 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35 جرام RMS، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة، 3 محاور، 6 اتجاهات |
| التفريغ الكهروستاتيكي (ESD) | 6 كيلو فولت تفريغ تلامسي؛ 8 كيلو فولت تفريغ هوائي |
| الشهادات | |
| شهادة بيئية | ROHS2.0/REACH |
التطبيقات الصناعية
من المتوقع استخدام الوحدة الحرارية iHA608W على نطاق واسع في مجالات فحص الأمراض، والعلاج الطبيعي بالطب الصيني التقليدي، والفحص الصحي، وإعادة التأهيل، والتطبيقات الطبية ذات الصلة.
القدرة الإنتاجية
تقنيات كاشف الأشعة تحت الحمراء الداخلية
- كواشف أشعة تحت حمراء غير مبردة VOx مقاس 8 بوصة بدقة 0.11 ميكرومتر
- كواشف أشعة تحت حمراء مبردة MCT مقاس 8 بوصة بدقة 0.5 ميكرومتر
- كواشف أشعة تحت حمراء مبردة T2SL مقاس 8 بوصة بدقة 0.5 ميكرومتر
القدرة الإنتاجية والمزايا
- 6 ملايين كاشف أشعة تحت حمراء مطور ذاتيًا سنويًا
- منشأة تصنيع أشباه الموصلات بمساحة 30,000 متر مربع
- منطقة غرفة نظيفة بمساحة 20,000 متر مربع
أسئلة متكررة
كيف تختار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك، والسعر هو أيضًا عامل يجب مراعاته. إذا لم تكن متطلبات جودة الصورة عالية، يمكنك اختيار كواشف الأشعة تحت الحمراء بدقة أقل مثل 120×90، 256×192، أو 400×300. إذا كنت بحاجة إلى صور واضحة جدًا لأغراض خاصة مثل المراقبة عن بعد، يمكنك اختيار كواشف الأشعة تحت الحمراء عالية الدقة بدقة 1280×1024.
كيف تختار اللون الزائف المناسب للتصوير الحراري؟
- اللون الأبيض الرمادي أكثر ملاءمة للأهداف ذات فروق درجات الحرارة الصغيرة
- اللون الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى تحديد نقاط المشكلة
- اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة
كيف تختار عدسة كاميرا حرارية بالأشعة تحت الحمراء مناسبة؟
- عدسة قياسية - مناسبة للأهداف العادية على مسافات مناسبة
- عدسة تقريب (Telephoto) - مناسبة للأهداف الصغيرة نسبيًا التي تحتاج إلى رؤيتها من مسافات بعيدة
- عدسة واسعة الزاوية - أفضل لرؤية المزيد من التفاصيل للأشياء على مسافات قريبة
- عدسة ماكرو - لرؤية الأهداف الصغيرة جدًا على مسافات قريبة، مثل دوائر الشرائح
