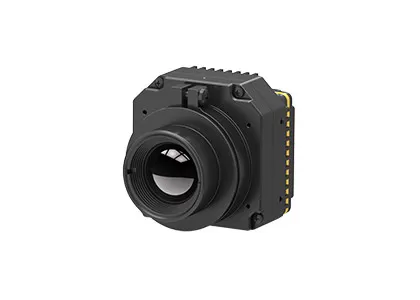

وحدة الكاميرا الأمنية للتصوير الحراري LWIR 400x300 غير مبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | قابس 417 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| يكتب | وحدة الكاميرا غير المبردة | دقة | 400x300 / 17 ميكرومتر |
|---|---|---|---|
| معدل الإطارات | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز | NETD | ＜ 30 مليون كلفن |
| استهلاك الطاقة النموذجي | <1.1 واط | وزن | ≤ 77 جرام |
| إبراز | كاميرا أمان للتصوير الحراري LWIR,كاميرا أمان للتصوير الحراري غير مبرد,كاميرا أمان حرارية 400 × 300 |
||
منتوج وصف
PLUG417 وحدة الأشعة تحت الحمراء
وحدة الكاميرا الأمنية للتصوير الحراري LWIR 400x300 غير مبردة
وصف المنتج
PLUG417 هو نوع من الوحدة الحرارية التي تستخدم خصيصًا للتكامل السريع في كاميرا الأمن الحراري. يتكون من جهاز استشعار التصوير الحراري غير المبرد 400x300 / 17μm ،سلسلة كاملة من المكونات البصرية، دائرة معالجة الإشارة وخوارزمية معالجة الصور الفريدة ، تضمن وحدة الكاميرا تحت الحمراء PLUG417 صورة واضحة وجودة سلسة وأداء متفوق وعدسات متعددة متاحة.
توفر وحدة الكاميرا الحرارية تحت الأشعة تحت البنفسجية PLUG417 مجموعة متنوعة من واجهات الصناعة المشتركة لسهولة التوصيل والاندماج في كاميرات المراقبة تحت الحمراء OME.لدينا بعض حلول التصوير الحراري الناجحة لتطبيقها في العديد من التطبيقات.
يمكن استخدام أجهزة الكشف عن الأشعة تحت الحمراء المبردة بشكل صغير وغير المبردة ووحدات التصوير الحراري على نطاق واسع ويمكن دمجها في أنظمة مراقبة الأمن.مثل مراقبة حركة المرور في المدينة الذكية لتحسين كفاءة وسلامة شبكات النقل، مراقبة البنية التحتية، الأمن من الحرائق في المناطق الصناعية، الكشف المبكر عن الحرائق للمناطق المفتوحة أو حتى على مسافات طويلة، حماية الموانئ،أمن الحدود لمنع عبور الحدود بشكل غير قانوني، مراقبة المحيطات، الرحلات البحرية، حمولات الطائرات بدون طيار، النظام الضوئي الكهربائي الخ.
الخصائص الرئيسية
- NETD < 30mk ، حساسية عالية
- أداء مستقر
- التكامل السهل و الاندماج
- جودة الصورة الواضحة والتفاصيل
- القدرة القوية على التكيف مع البيئة
مواصفات المنتج
| النموذج | PLUG417 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 400×300 |
| مساحة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | <30mk |
| معالجة الصور | |
| معدل الإطار | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| وقت البدء | <10s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656/LVDS |
| مكون التوسيع | USB/Camerlink |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 4.5 ~ 6 فولت |
| استهلاك الطاقة النموذجي | < 1.1W |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 44.5ملم × 44.5ملم × 36.6ملم |
| الوزن | ≤ 77 غرام |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm العدسة ذات المحرك: 75mm/100mm/150mm التكبير البصري المستمر: 30-150 ملم |
التطبيقات الصناعية
وحدة الكاميرا تحت الحمراء الحرارية PLUG417 مناسبة لنظام المراقبة بعيدة المدى والبيئات المعقدة، مثل المنطقة ذات الكثافة السكانية الضئيلة، 24/7 مراقبة كل الأحوال الجوية، مكان الطقس القاسي.
الخدمة الموحدة
وثائق كاملة: كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
مساعدة التطوير والاختبار: تم تسهيل اختبار العينات المتكاملة وتقييم الأداء والتحقق من المعايير.
مجموعة أدوات المطورين المتقدمة: SDKs و API و خوارزميات وأدوات تحديد الأخطاء للتكامل العميق.
الدعم الفني عن بعد: الدعم على مدار الساعة و24 ساعة في كل يوم، والاستجابة السريعة والحل في الوقت المناسب للقضايا الحرجة.
الضمان: قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة أداء مثالي.
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.مع القدرة على تصنيع الكميات، تقدم الآن مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
